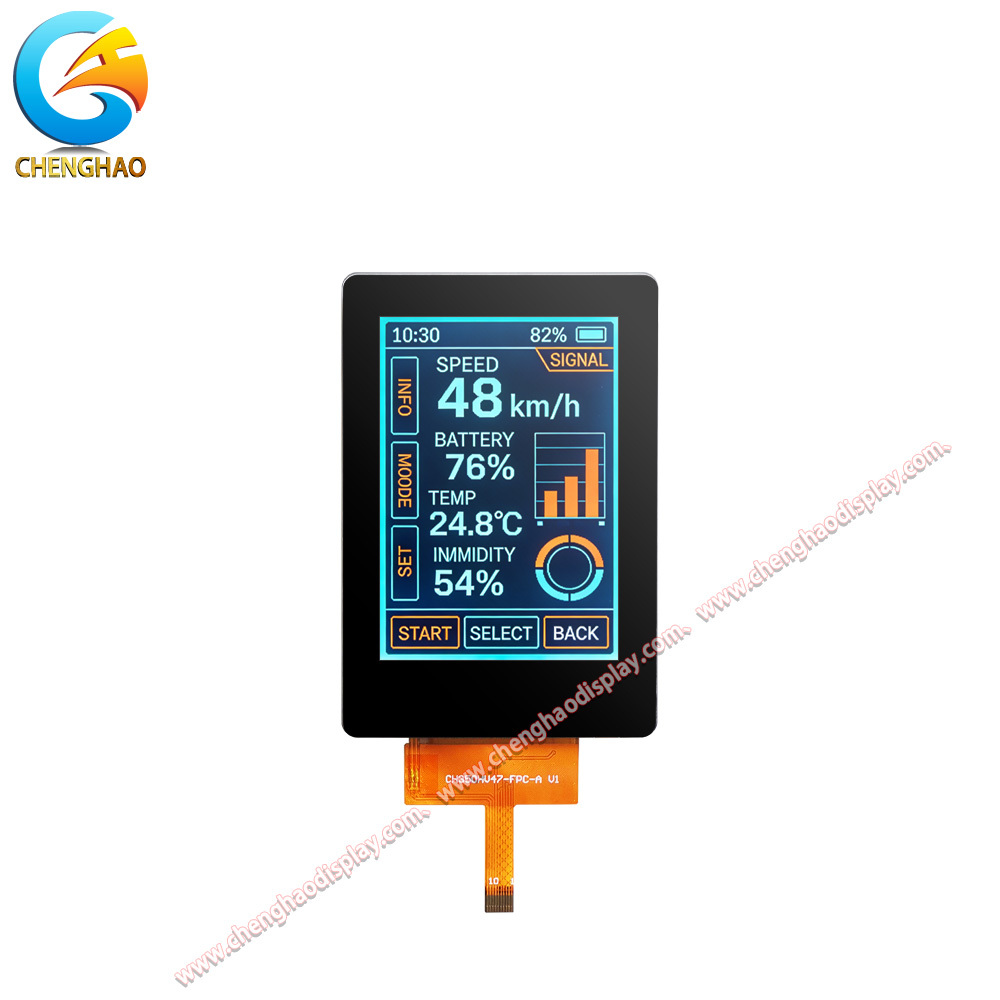

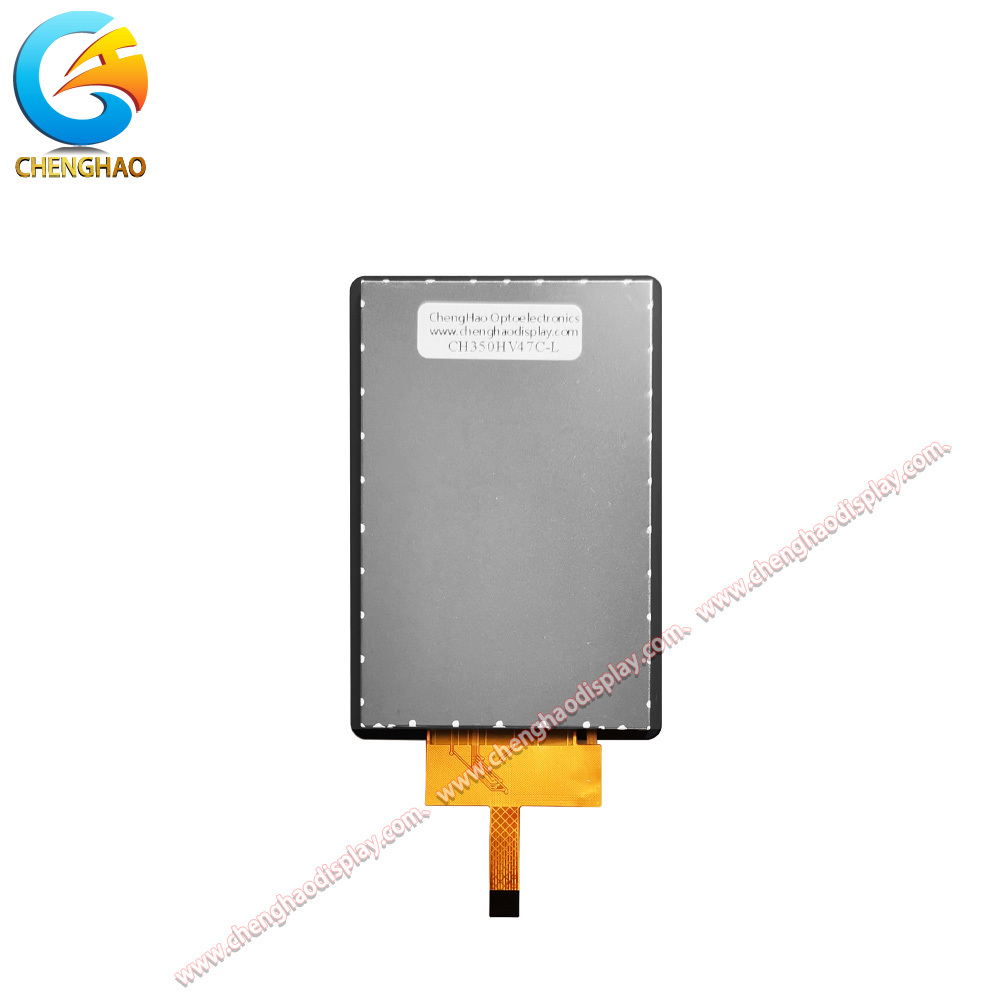

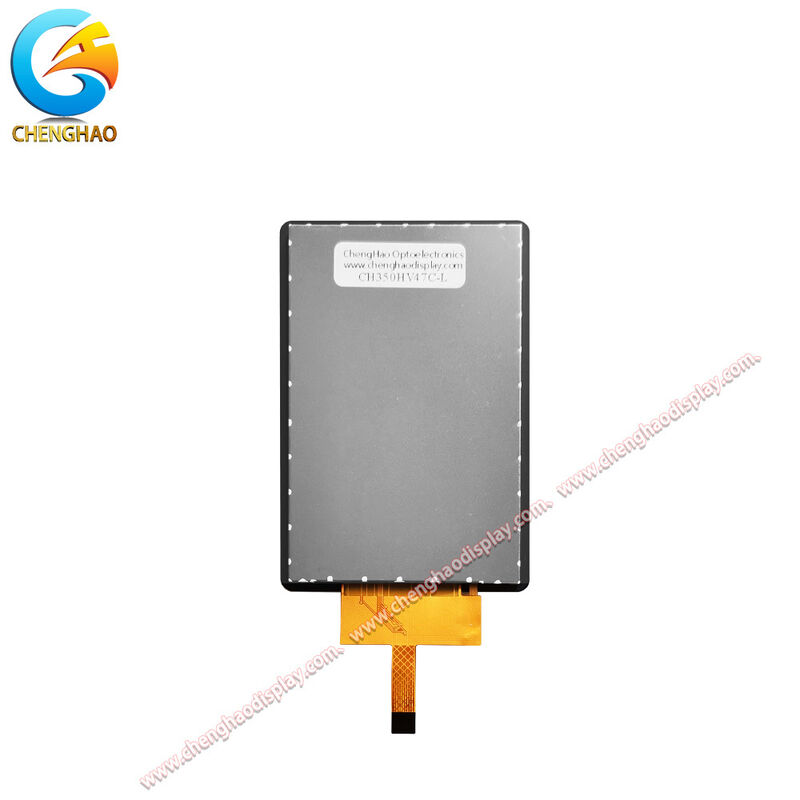

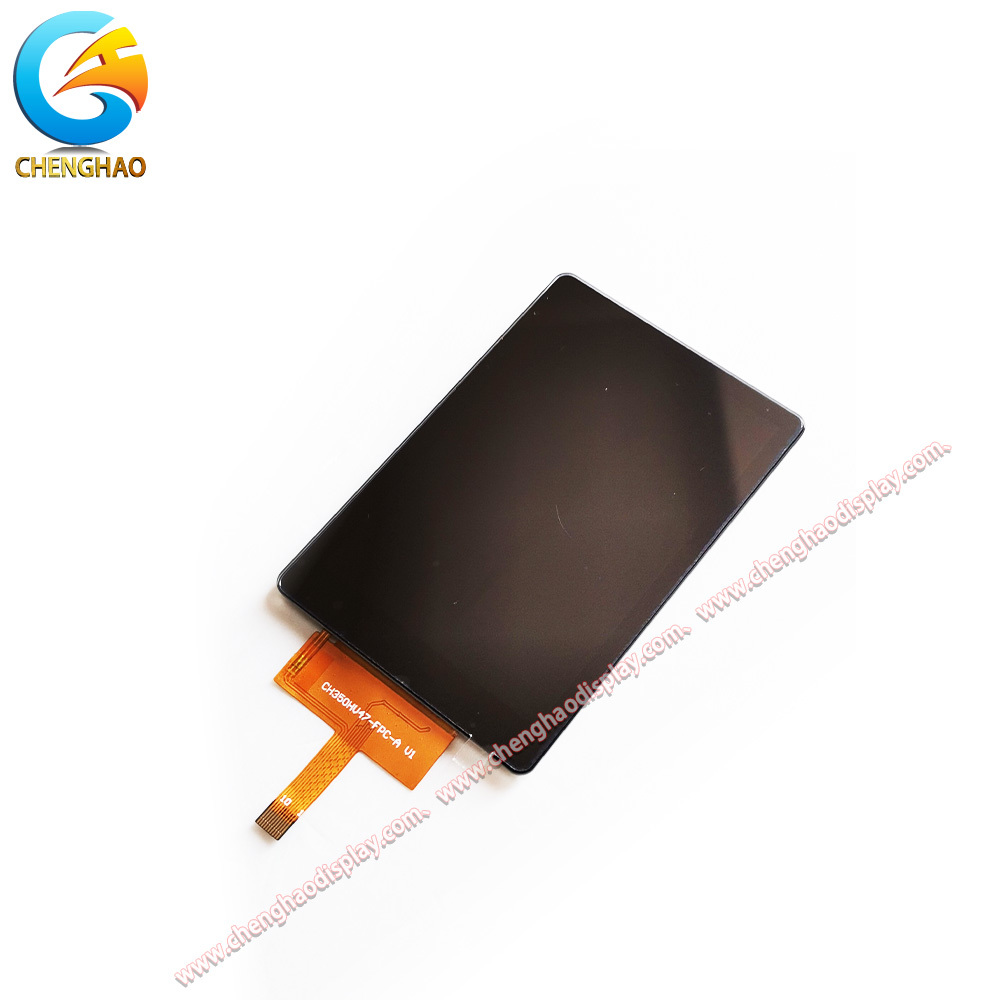

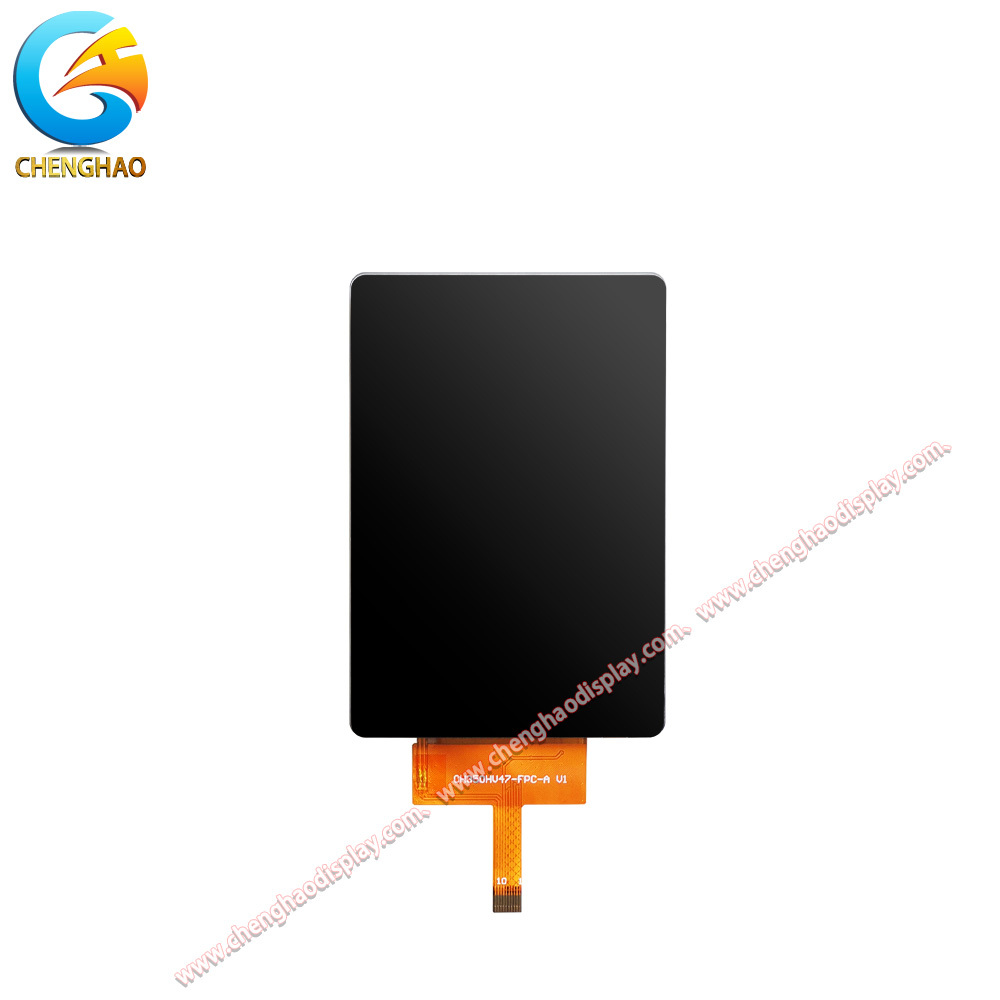

CH350HV47C-L 3.5 ιντσών 320x480 IPS TFT LCD Μονάδα Οθόνης με SPI και Παχύ Γυάλινο Κάλυμμα

Ποσότητα παραγγελίας min : 100 ΤΕΜ Τιμή : Contact us for quotation
Συσκευασία λεπτομέρειες : Τυπικό πακέτο εξαγωγής Χρόνος παράδοσης : 7-15 εργάσιμες ημέρες
Όροι πληρωμής : T/T Δυνατότητα προσφοράς : 300.000 τεμάχια/μήνα
Τόπος καταγωγής: Κίνα Μάρκα: chenghao optoelectronic
Πιστοποίηση: RoHS & CE & FCC Αριθμό μοντέλου: CH350HV47C-L
Έγγραφο: Βιβλίο του προϊόντος PDF

Λεπτομερής ενημέρωση

Ενότητα Αρ: CH350HV47C-L Λειτουργία εμφάνισης: IPS / Μετάδοση / Κανονικά Μαύρο
Μέγεθος οθόνης: 3,5 ιντσών Ψήφισμα: 320 x 480 κουκκίδες
Κατεύθυνση προβολής: 80/80/80/80 Φωτεινότητα οθόνης: 800 cd/m2 (μίν.)
Διεπαφή ενότητας: SPI Αριθμοί Pin FPC: 10
Θερμοκρασία λειτουργίας: -25 ° C έως +70 ° C Θερμοκρασία αποθήκευσης: -30°C έως +80°C
Μέγεθος ενότητας: 58,00 x 86,00 x 4,10 χλστ Μέγεθος ενεργού περιοχής: 480,96 x 73,44 mm
Επισημαίνω:

Δείκτης LCD 800 Nits IPS TFT

,

Εικονική οθόνη IPS

,

Μονάδα οθόνης LCD SPI IPS

Περιγραφή προϊόντων

Περιγραφή προϊόντος

Η CH350HV47C-L είναι μια μονάδα οθόνης IPS TFT LCD 3,5 ιντσών με ανάλυση 320 x 480 pixel και πλήρεις γωνίες θέασης 80/80/80/80. Το διαπερατό, κανονικά μαύρο πάνελ της προσφέρει ελάχιστη φωτεινότητα 800 cd/m² μέσω διεπαφής SPI 10 ακίδων. Η μονάδα συνδυάζει μια διάταξη TFT 2,1 mm με ένα γυάλινο κάλυμμα 1,8 mm και οπτική κόλλα 0,2 mm για συνολικό πάχος περίπου 4,1 mm. Η ενεργή περιοχή έχει διαστάσεις 48,96 x 73,44 mm και το περίγραμμα είναι 58,00 x 86,00 mm. Λειτουργεί από -25°C έως +70°C και μπορεί να αποθηκευτεί από -30°C έως +80°C. Αυτή η διάταξη είναι κατάλληλη για συμπαγείς ενσωματωμένους εξοπλισμούς που χρειάζονται φωτεινή οθόνη και προστατευτική μπροστινή επιφάνεια. Οι επιλογές FPC, διεπαφής, φωτεινότητας, αντιαντανακλαστικής επίστρωσης και γυαλιού κάλυψης μπορούν να προσαρμοστούν στις απαιτήσεις του έργου.

Χαρακτηριστικά προϊόντος

  • Μονάδα IPS TFT LCD 3,5 ιντσών με ανάλυση 320 x 480 και πλήρεις γωνίες θέασης 80/80/80/80.
  • Ελάχιστη φωτεινότητα 800 cd/m² για καθαρή εμφάνιση πληροφοριών σε συμπαγείς εξοπλισμούς.
  • Διεπαφή SPI δέκα ακίδων με συγκολλημένο γυάλινο κάλυμμα 1,8 mm και οπτική κόλλα 0,2 mm.
  • Συνολικό πάχος περίπου 4,1 mm, λειτουργία σε ευρύ φάσμα θερμοκρασιών και κατασκευή συμβατή με RoHS.

Σχέδιο προϊόντος

Product Drawing

Λεπτομερείς προδιαγραφές

Στοιχείο Προδιαγραφή
Όνομα μονάδας Μονάδα οθόνης IPS TFT LCD 3,5 ιντσών 320 x 480 με γυάλινο κάλυμμα
Αριθμός μονάδας CH350HV47C-L
Λειτουργία οθόνης IPS / Διαπερατό / Κανονικά Μαύρο
Μέγεθος οθόνης 3,5 ίντσες
Ανάλυση 320 x 480 κουκκίδες
Κατεύθυνση θέασης 80/80/80/80
Φωτεινότητα οθόνης 800 cd/m² (ελάχ.)
Διεπαφή μονάδας SPI
Αριθμός ακίδων FPC 10
Θερμοκρασία λειτουργίας -25°C έως +70°C
Θερμοκρασία αποθήκευσης -30°C έως +80°C
Μέγεθος μονάδας 58,00 x 86,00 x 4,10 mm
Μέγεθος ενεργής περιοχής 48,96 x 73,44 mm
Τύπος αφής Χωρίς αφή

Εισαγωγή προσαρμογής

Η προσαρμογή είναι διαθέσιμη για απαιτήσεις γυαλιού κάλυψης, οπτικής συγκόλλησης, FPC και διεπαφής. Οι διαστάσεις του γυαλιού, το πάχος, η ακτίνα γωνίας, η επίστρωση και η διάταξη του παραθύρου θέασης μπορούν να προσαρμοστούν στο περίβλημα και στο σχεδιασμό της μπροστινής επιφάνειας. Αντιαντανακλαστικές και αντιθαμβωτικές επεξεργασίες μπορούν να επιλεγούν ανάλογα με το περιβάλλον φωτισμού. Το σχήμα του FPC, η αντιστοίχιση ακίδων, η θέση του συνδετήρα και η κατεύθυνση του καλωδίου μπορούν να ελεγχθούν σε σχέση με την κεντρική πλακέτα. Η φωτεινότητα και η διαμόρφωση του οπίσθιου φωτισμού μπορούν να προσαρμοστούν για τις απαιτούμενες συνθήκες θέασης, ενώ οι λεπτομέρειες του σήματος SPI και η υποστήριξη αρχικοποίησης μπορούν να συντονιστούν κατά την ενσωμάτωση. Οι μηχανικές ανοχές, η ευθυγράμμιση της ενεργής περιοχής, οι συνθήκες λειτουργίας και οι απαιτήσεις συσκευασίας επιβεβαιώνονται έναντι του εγκεκριμένου σχεδίου πριν από την παραγωγή. Δείγματα μπορούν να αξιολογηθούν με την τελική μπροστινή επιφάνεια, τον συνδετήρα και τη θέση θέασης για να υποστηρίξουν σταθερή συναρμολόγηση.

Περιπτώσεις εφαρμογής

  • Οι φορητοί βιομηχανικοί ελεγκτές χρησιμοποιούν την συμπαγή οθόνη 3,5 ιντσών για εισαγωγή παραμέτρων, ενδείξεις κατάστασης και μενού λειτουργίας. Το φωτεινό πάνελ IPS υποστηρίζει καθαρή θέαση από πολλαπλές θέσεις.
  • Ιατρικά και εργαστηριακά όργανα μπορούν να χρησιμοποιήσουν τη διάταξη 320 x 480 για μετρήσεις, ελέγχους και μηνύματα προειδοποίησης. Το συγκολλημένο γυάλινο κάλυμμα παρέχει προστατευτική μπροστινή επιφάνεια.
  • Τα εξωτερικά όργανα επωφελούνται από τη φωτεινότητα 800 cd/m² και τις πλήρεις γωνίες θέασης για αναγνώσεις πεδίου και διαμόρφωση εξοπλισμού. Η σύνδεση SPI υποστηρίζει συμπαγείς ενσωματωμένες πλακέτες ελέγχου.
  • Οι ενσωματωμένοι τερματικοί ελέγχου μπορούν να χρησιμοποιήσουν τις επιλογές FPC 10 ακίδων και γυάλινου καλύμματος για να ταιριάξουν με την εσωτερική καλωδίωση και τις απαιτήσεις της μπροστινής επιφάνειας. Η αντιθαμβωτική επεξεργασία μπορεί να καθοριστεί για φωτεινά περιβάλλοντα.

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ ΠΡΟΪΟΝΤΟΣΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Ε1: Ποια είναι η ανάλυση της CH350HV47C-L;

Η μονάδα έχει ανάλυση 320 x 480 pixel σε πάνελ IPS TFT LCD 3,5 ιντσών.

Ε2: Ποια διεπαφή χρησιμοποιεί αυτή η οθόνη;

Χρησιμοποιεί διεπαφή SPI 10 ακίδων.

Ε3: Πόσο φωτεινή είναι η οθόνη;

Η ελάχιστη φωτεινότητα είναι 800 cd/m², με γωνίες θέασης 80/80/80/80.

Ε4: Περιλαμβάνει η μονάδα προστατευτικό κάλυμμα;

Ναι. Περιλαμβάνει συγκολλημένο γυάλινο κάλυμμα 1,8 mm με στρώμα οπτικής κόλλας 0,2 mm, και οι επιλογές γυαλιού κάλυψης μπορούν να προσαρμοστούν.
