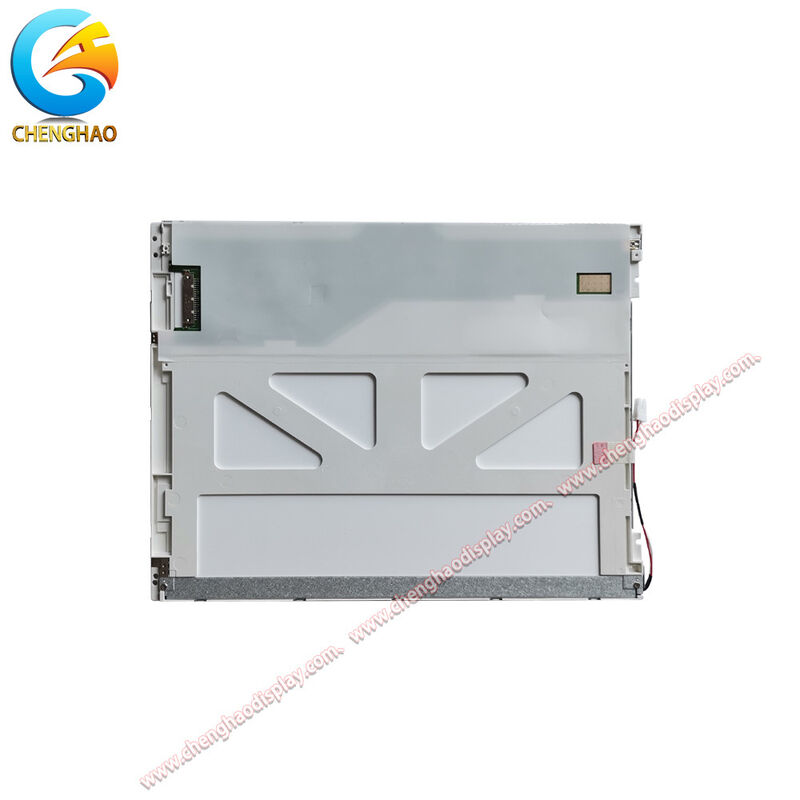

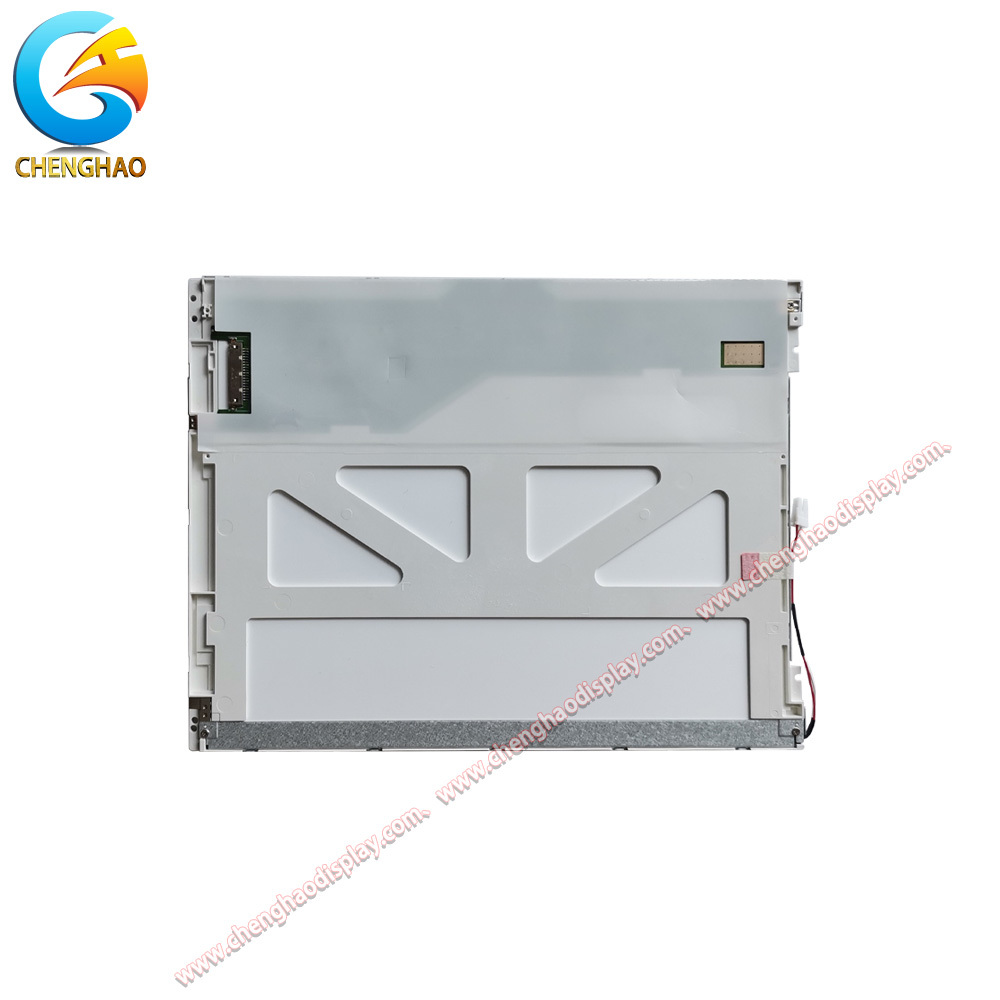

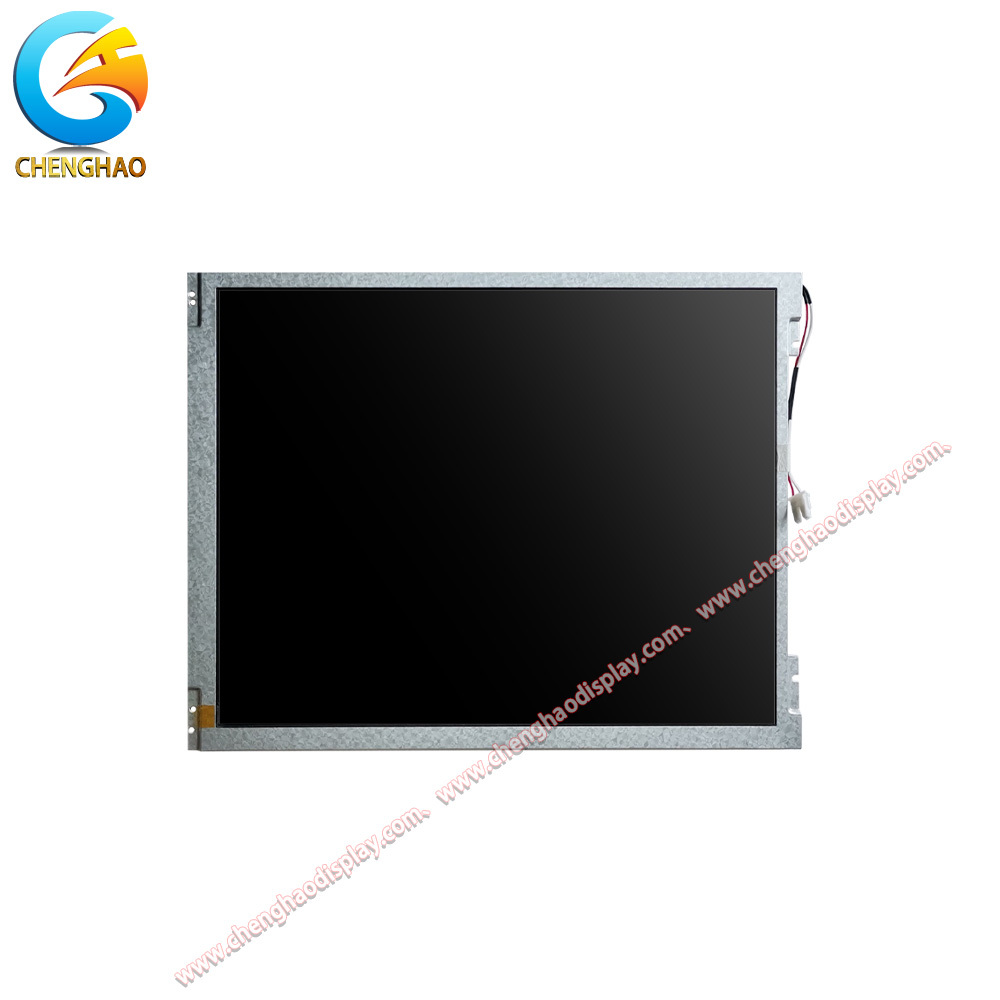

CH104SV02A 10,4 ιντσών 800x600 LVDS TFT LCD οθόνη με 300 Nits

Περιγραφή προϊόντος

Η CH104SV02A είναι μια μονάδα οθόνης TFT LCD 10,4 ιντσών με ανάλυση 800 x 600 pixel και κατεύθυνση θέασης 12 η ώρα. Παρέχει τυπική φωτεινότητα 300 cd/m² μέσω διεπαφής LVDS, καθιστώντας την κατάλληλη για συστήματα βιομημηχανικού ελέγχου και ενσωματωμένες οθόνες. Η ενεργή περιοχή έχει διαστάσεις 211,20 x 158,40 mm, ενώ το περίγραμμα της μονάδας είναι 236,00 x 176,90 x 5,60 mm. Λειτουργεί από -20°C έως +70°C και μπορεί να αποθηκευτεί από -30°C έως +80°C. Το διαπεραστικό, TN, κανονικά λευκό πάνελ προσφέρει καθαρή οπτική έξοδο για διεπαφές εξοπλισμού, τερματικά παρακολούθησης και όργανα. Η σύνδεσή του 20 ακίδων, η κατασκευή που συμμορφώνεται με το RoHS και η σταθερή μηχανική διάταξη υποστηρίζουν την απλή ενσωμάτωση. Επιλογές FPC, διεπαφής, φωτεινότητας, αφής, αντιθαμβωτικής προστασίας και γυαλιού κάλυψης μπορούν να προσαρμοστούν στις απαιτήσεις του έργου.

Χαρακτηριστικά προϊόντος

• Διαπεραστική μονάδα TFT LCD 10,4 ιντσών με ανάλυση 800 x 600 pixel και λειτουργία TN κανονικά λευκή.
• Διεπαφή LVDS με σύνδεση 20 ακίδων για ενσωμάτωση ενσωματωμένης οθόνης.
• Τυπική φωτεινότητα 300 cd/m² και κατεύθυνση θέασης 12 η ώρα για καθαρές ενδείξεις εξοπλισμού.
• Ευρύ εύρος θερμοκρασίας λειτουργίας από -20°C έως +70°C και κατασκευή που συμμορφώνεται με το RoHS.

Σχέδιο προϊόντος

Λεπτομερείς προδιαγραφές

Εισαγωγή προσαρμογής

Η προσαρμογή είναι διαθέσιμη για απαιτήσεις ενσωμάτωσης και παραγωγής οθόνης. Το σχήμα, το μήκος, η ανάθεση ακίδων και η διάταξη του συνδετήρα FPC μπορούν να προσαρμοστούν στο περίβλημα και τη διαδικασία συναρμολόγησης. Η διαμόρφωση της διεπαφής LVDS, η κατεύθυνση του καλωδίου και η διάταξη των σημάτων μπορούν να ελεγχθούν σε σχέση με το σύστημα υποδοχής. Η φωτεινότητα, η οπτική επεξεργασία, η ενσωμάτωση αφής, οι αντιθαμβωτικές επιφάνειες και οι επιλογές γυαλιού κάλυψης μπορούν να καθοριστούν σύμφωνα με το περιβάλλον εφαρμογής. Οι μηχανικές διαστάσεις, η ευθυγράμμιση της ενεργής περιοχής, τα χαρακτηριστικά τοποθέτησης και οι συνθήκες λειτουργίας επιβεβαιώνονται σε σχέση με το εγκεκριμένο σχέδιο πριν από την παραγωγή. Δείγματα μπορούν να αξιολογηθούν με το τελικό περίβλημα, τη διεπαφή και τη θέση θέασης για να υποστηρίξουν σταθερή ενσωμάτωση. Οι απαιτήσεις συσκευασίας και παράδοσης μπορούν επίσης να συντονιστούν για μαζικές παραγγελίες.

Περιπτώσεις εφαρμογής

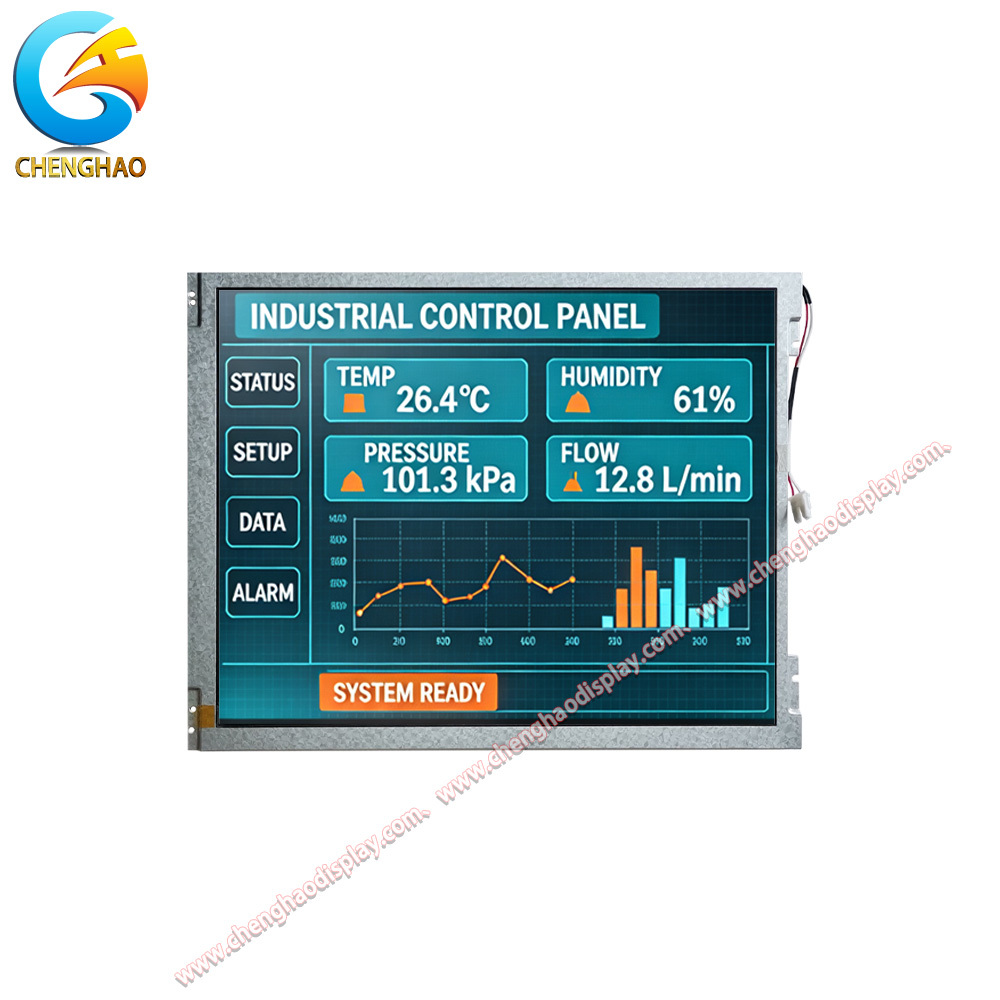

• Οι πίνακες βιομηχανικού ελέγχου χρησιμοποιούν την οθόνη 800 x 600 και τη διεπαφή LVDS για την κατάσταση του εξοπλισμού, τις τιμές διεργασιών και τα μενού λειτουργίας. Η μορφή 10,4 ιντσών παρέχει μια συμπαγή περιοχή θέασης για χειριστήρια στην πλευρά του μηχανήματος.
• Τα τερματικά παρακολούθησης μπορούν να παρουσιάζουν διαγράμματα συστήματος, τιμές μέτρησης και καταστάσεις προειδοποίησης στην διαπεραστική οθόνη TFT. Η κατεύθυνση θέασης 12 η ώρα υποστηρίζει όρθιες θέσεις χειριστή.
• Ο εξοπλισμός οργάνων επωφελείται από το ευρύ εύρος θερμοκρασίας και την κατασκευή που συμμορφώνεται με το RoHS. Το περίγραμμα της μονάδας και η ενεργή περιοχή παρέχουν μια καθορισμένη διάταξη για ενσωμάτωση στο μπροστινό πάνελ.
• Τα ενσωματωμένα συστήματα οθόνης μπορούν να χρησιμοποιήσουν τη σύνδεση LVDS 20 ακίδων και το προσαρμόσιμο FPC για να ταιριάξουν την εσωτερική καλωδίωση. Η φωτεινότητα, το γυαλί κάλυψης και οι αντιθαμβωτικές επιλογές μπορούν να προσαρμοστούν στο περιβάλλον εγκατάστασης.
