2.66 ιντσών Τετράχρωμη μονάδα οθόνης E-Paper 152x296 SPI ανακλαστική

Περιγραφή προϊόντος

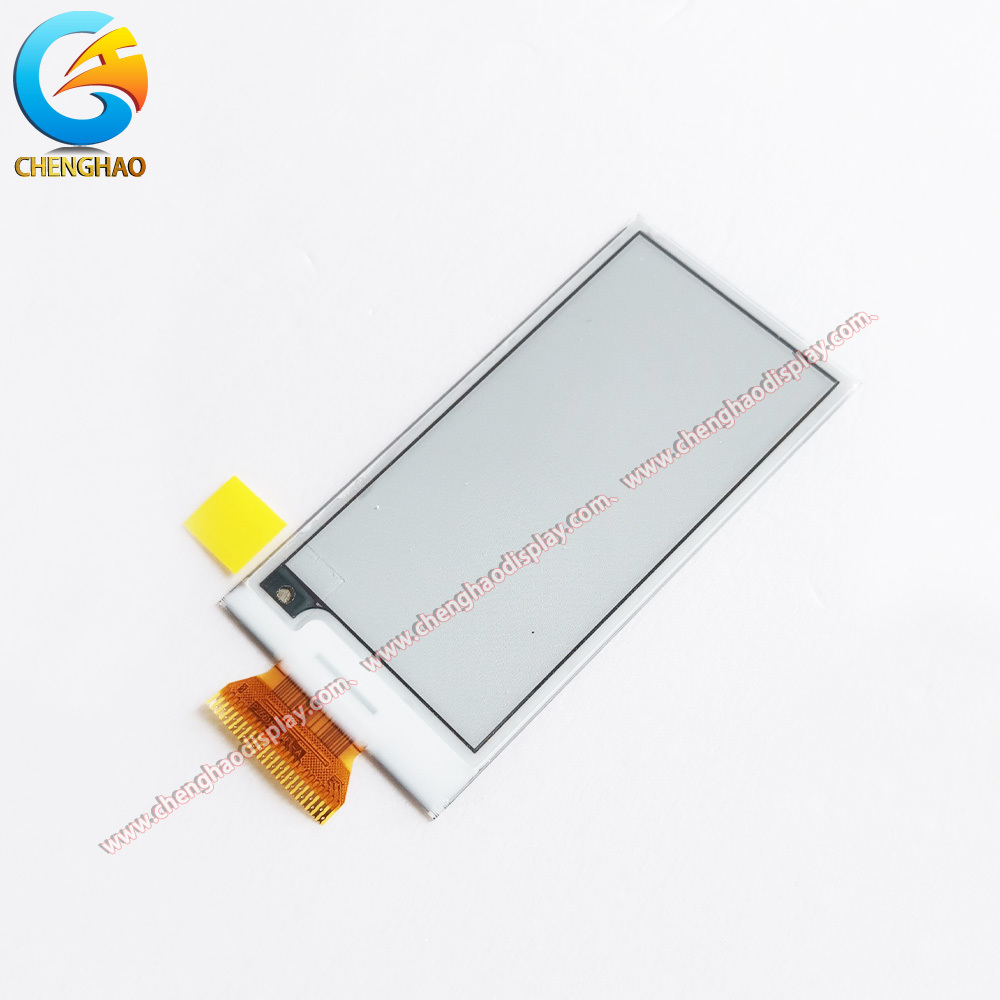

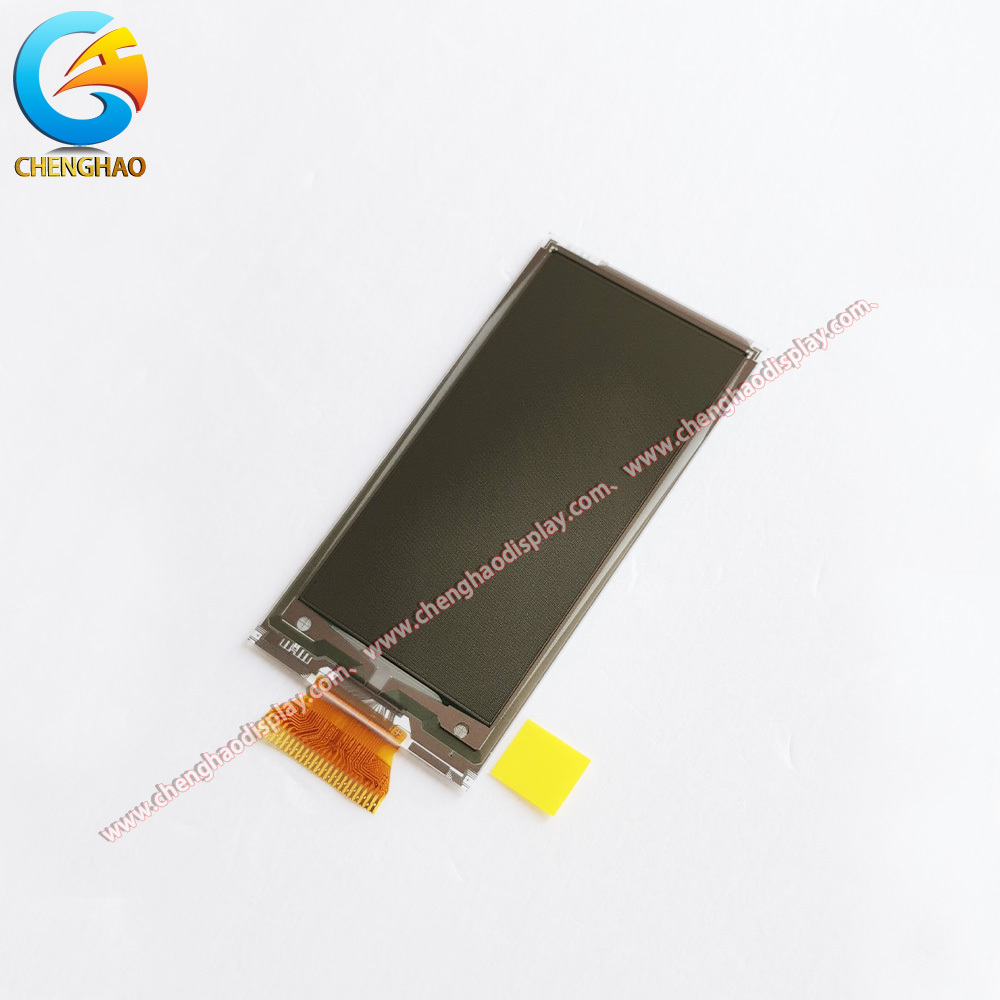

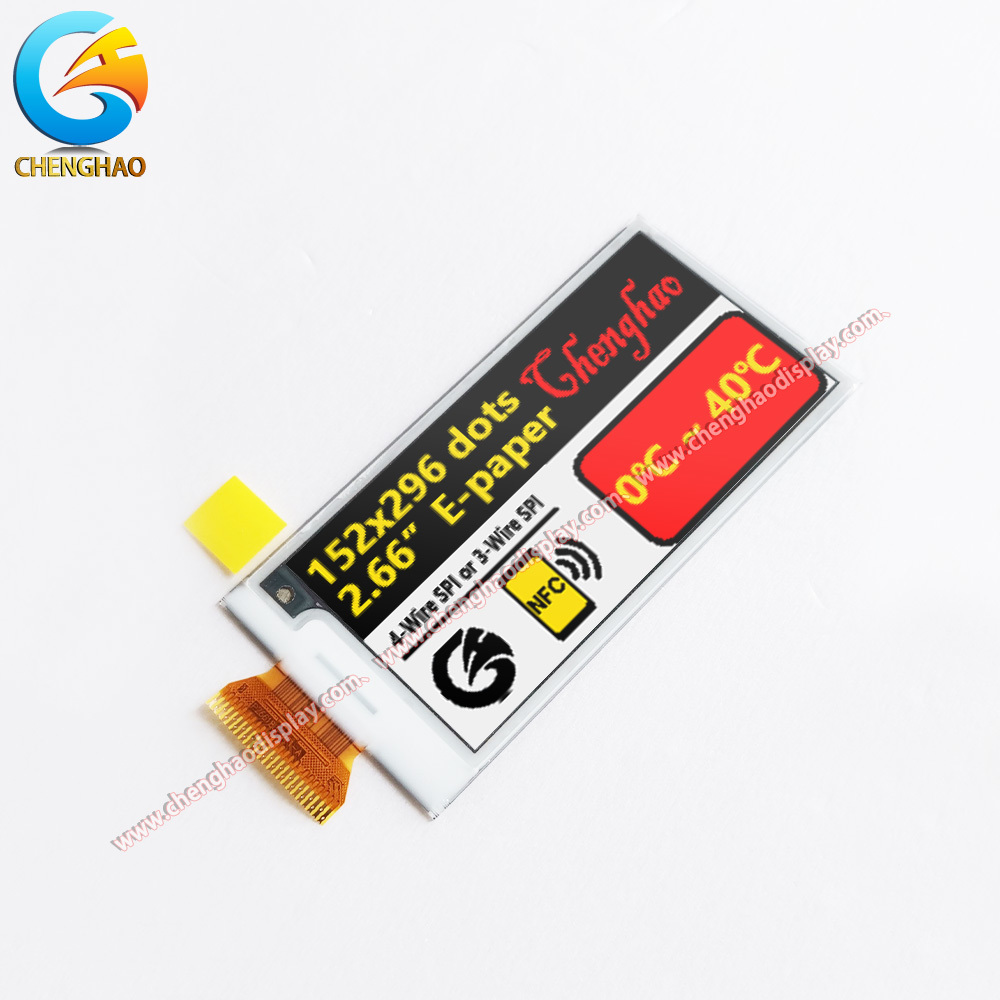

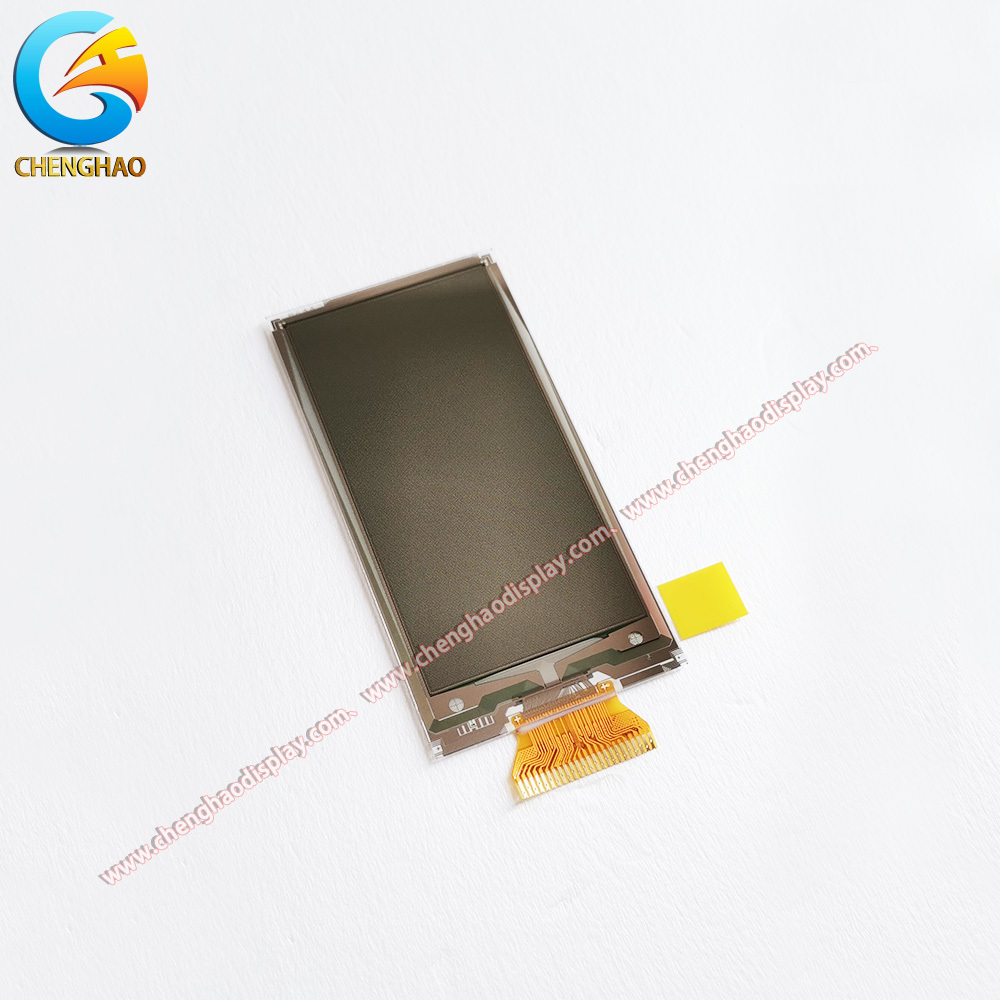

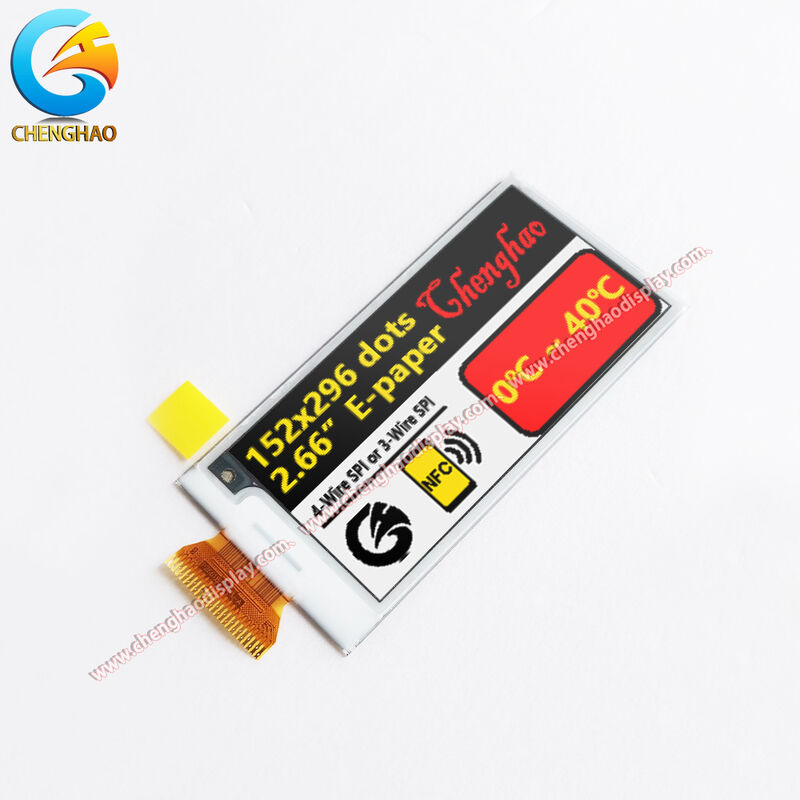

Το CH026620E07 είναι μια μονάδα οθόνης e-paper τεσσάρων χρωμάτων 2,66 ιντσών, ανακλαστική, σχεδιασμένη για πίνακες πληροφοριών χαμηλής κατανάλωσης και ενσωματωμένα συστήματα οθόνης. Παρέχει ένα πλέγμα 152 x 296 pixel και εμφανίζει εικόνες μαύρου, λευκού, κόκκινου και κίτρινου μέσω ενός ηλεκτροφορητικού πάνελ. Η ενεργή περιοχή έχει διαστάσεις 30,704 x 60,088 mm, ενώ η συμπαγής διάταξη είναι 36,3 x 86,82 x 0,911 mm. Η μονάδα υποστηρίζει επικοινωνία 4-wire SPI και 3-wire SPI, εξαιρετικά ευρεία γωνία θέασης και εύρος θερμοκρασίας λειτουργίας από 0°C έως 40°C. Ο ανακλαστικός σχεδιασμός της δεν απαιτεί οπίσθιο φωτισμό, βοηθώντας στη μείωση της κατανάλωσης ενέργειας για εφαρμογές που τροφοδοτούνται με μπαταρία και είναι συνεχώς ορατές. Η ενσωματωμένη μνήμη RAM οθόνης και ο έλεγχος χρονισμού απλοποιούν τον σχεδιασμό του συστήματος. Τυπικές χρήσεις περιλαμβάνουν ηλεκτρονικές ετικέτες, σήμανση ραφιών, πίνακες βιομηχανικών πληροφοριών, πίνακες ελέγχου έξυπνου σπιτιού και φορητά όργανα. Η μονάδα μπορεί να προσαρμοστεί με επιλογές FPC και διεπαφής για τις απαιτήσεις παραγωγής. Η σταθερή διατήρηση εικόνας και η καθαρή τετραχρωμη έξοδος την καθιστούν κατάλληλη για οθόνες χαμηλού ρυθμού ανανέωσης.

Χαρακτηριστικά προϊόντος

• Ανακλαστική οθόνη ηλεκτρονικού χαρτιού 2,66 ιντσών με ανάλυση 152 x 296 και τετραχρωμη έξοδο.
• Υποστηρίζει επικοινωνία 4-wire SPI ή 3-wire SPI για ενσωμάτωση σε ενσωματωμένα συστήματα.
• Εξαιρετικά ευρεία γωνία θέασης και χαμηλή κατανάλωση ενέργειας χωρίς οπίσθιο φωτισμό.
• Ενσωματωμένη μνήμη RAM οθόνης, ελεγκτής χρονισμού και κύκλωμα DC-DC boost.
• Σταθερή λειτουργία από 0°C έως 40°C και αποθήκευση από -25°C έως 60°C.

Σχέδιο προϊόντος

Λεπτομερείς προδιαγραφές

Εισαγωγή προσαρμογής

Η προσαρμογή είναι διαθέσιμη σχετικά με τις μηχανικές απαιτήσεις και τις απαιτήσεις διεπαφής της μονάδας. Το σχήμα, το μήκος, η ανάθεση ακροδεκτών και η διάταξη του συνδετήρα FPC μπορούν να προσαρμοστούν στο περίβλημα και τη διαδικασία συναρμολόγησης. Η διεπαφή επικοινωνίας μπορεί να ρυθμιστεί για λειτουργία 3-wire ή 4-wire SPI. Για ανακλαστικές σχεδιάσεις e-paper, οι οπτικές απαιτήσεις συζητούνται με όρους ανακλαστικότητας και απόδοσης χρώματος αντί για ένα συμβατικό επίπεδο φωτεινότητας οπίσθιου φωτισμού. Η προαιρετική ενσωμάτωση αφής μπορεί να αξιολογηθεί σύμφωνα με τη στοίβα οθόνης και το περιβάλλον εφαρμογής. Η επεξεργασία επιφάνειας κατά της αντανάκλασης και οι λύσεις γυαλιού κάλυψης μπορούν να καθοριστούν όταν η μπροστινή επιφάνεια απαιτεί πρόσθετη προστασία ή βελτιωμένη αναγνωσιμότητα υπό το περιβάλλον φως. Οι μηχανικές διαστάσεις, η ευθυγράμμιση της ενεργής περιοχής, οι συνθήκες λειτουργίας και οι απαιτήσεις συσκευασίας πρέπει να επιβεβαιωθούν με την ομάδα μηχανικών πριν από την παραγωγή. Τα δείγματα μπορούν να ελεγχθούν έναντι του συμφωνημένου σχεδίου και του ορισμού της διεπαφής. Αυτή η προσέγγιση υποστηρίζει σταθερή ενσωμάτωση σε ηλεκτρονικές ετικέτες, όργανα, βιομηχανικούς ελέγχους και άλλα προϊόντα οθόνης χαμηλής κατανάλωσης.

Περιπτώσεις εφαρμογής

• Οι ηλεκτρονικές ετικέτες ραφιών χρησιμοποιούν την έξοδο μαύρου, λευκού, κόκκινου και κίτρινου για να διαχωρίσουν τιμές, ονόματα προϊόντων και σήματα κατάστασης. Η ανακλαστική εικόνα παραμένει ορατή χωρίς οπίσθιο φωτισμό.
• Οι πίνακες βιομηχανικών πληροφοριών επωφελούνται από την εξαιρετικά ευρεία γωνία θέασης και τη σταθερή διάταξη 152 x 296 για οδηγίες λειτουργίας και κατάσταση εξοπλισμού.
• Οι πίνακες ελέγχου έξυπνου σπιτιού μπορούν να χρησιμοποιήσουν την οθόνη χαμηλής κατανάλωσης για ρυθμίσεις δωματίου, προγράμματα και ενδείξεις λειτουργίας. Η συμπαγής μονάδα ταιριάζει σε περιβλήματα ελέγχου τοποθετημένα στον τοίχο.
• Τα φορητά όργανα μέτρησης χρησιμοποιούν τη διεπαφή SPI και τη διατήρηση εικόνας χαμηλού ρυθμού ανανέωσης για την παρουσίαση μετρήσεων και καταστάσεων προειδοποίησης, ενώ παράλληλα εξοικονομούν ενέργεια μπαταρίας.
