4.3 ίντσες IPS TFT LCD οθόνη 480x272 SPI QSPI MCU για βιομηχανικό HMI

Περιγραφή προϊόντος

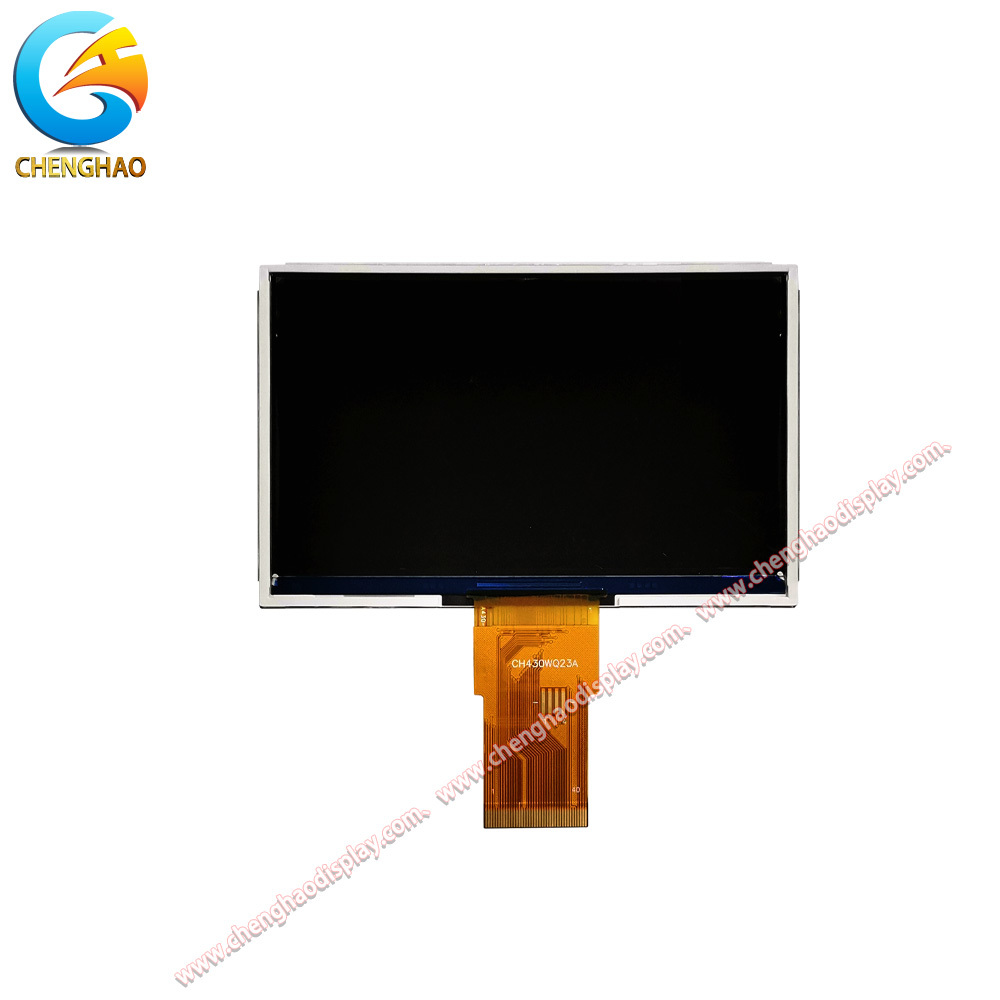

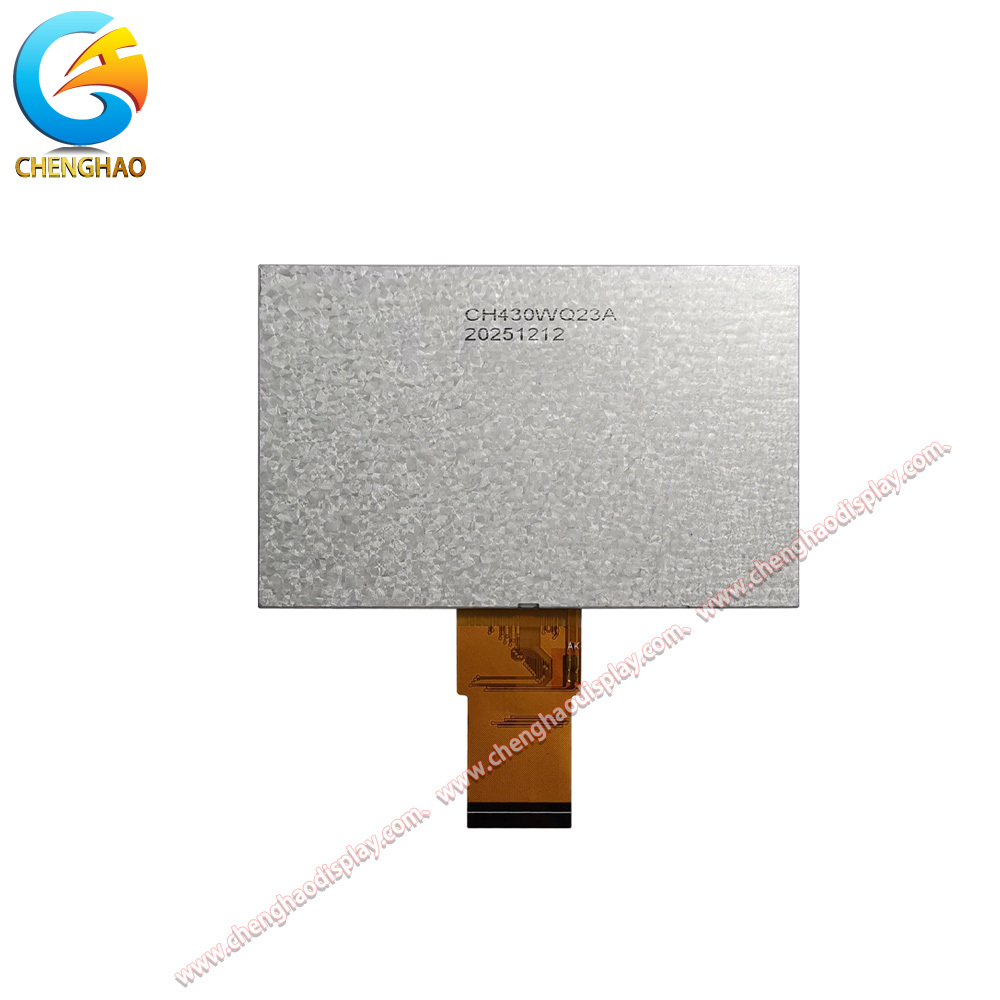

Η CH430WQ23A είναι μια μονάδα οθόνης IPS TFT LCD 4,3 ιντσών με ανάλυση 480 x (RGB) x 272 και ευέλικτη υποστήριξη διεπαφών SPI, QSPI και MCU. Παρέχει τυπική φωτεινότητα 300 cd/m2, 16,7 εκατομμύρια χρώματα και κατεύθυνση θέασης 80/80/80/80 για σταθερή αναγνωσιμότητα από πολλαπλές θέσεις. Η οθόνη χρησιμοποιεί λειτουργία IPS transmissive normally black και σύνδεση FPC 40 ακίδων. Το περίγραμμα 105,5 x 67,2 mm και η ενεργή περιοχή 95,04 x 53,86 mm ταιριάζουν σε συμπαγείς εξοπλισμούς ελέγχου και ενσωματωμένα σχέδια οθόνης. Το εύρος θερμοκρασίας λειτουργίας είναι -20 έως +70 βαθμούς Κελσίου, με αποθήκευση από -30 έως +80 βαθμούς Κελσίου. Αυτή η μονάδα χωρίς αφή είναι κατάλληλη για βιομηχανικά πάνελ HMI, όργανα, οθόνες παρακολούθησης διαδικασιών και τερματικά ελέγχου που απαιτούν σταθερή σειριακή ή παράλληλη διεπαφή.

Χαρακτηριστικά προϊόντος

• Η ανάλυση 480 x (RGB) x 272 παρέχει καθαρό κείμενο, γραφήματα και πληροφορίες κατάστασης για ενσωματωμένες διεπαφές.
• Η υποστήριξη διεπαφών SPI, QSPI και MCU παρέχει ευελιξία σε διαφορετικούς ελεγκτές υποδοχής και πλατφόρμες σχεδιασμού.
• Μια κατεύθυνση θέασης 80/80/80/80 διατηρεί τη συνέπεια της εικόνας από πολλαπλές θέσεις χειριστή.
• Ένα συμπαγές σχέδιο 40 ακίδων χωρίς αφή υποστηρίζει την απλή ενσωμάτωση σε βιομηχανικό εξοπλισμό ελέγχου.

Σχέδιο προϊόντος

Λεπτομερείς προδιαγραφές

Εισαγωγή προσαρμογής

Η Chenghao παρέχει προσαρμοσμένες υπηρεσίες μονάδων οθόνης για μονάδες TFT LCD, μονάδες mono LCD, μονάδες color OLED και μονάδες mono OLED. Η προσαρμογή καλύπτει τη διάταξη FPC και τη διαμόρφωση ακίδων, την επιλογή διεπαφής, τη ρύθμιση φωτεινότητας, την ενσωμάτωση αφής, την επεξεργασία επιφάνειας κατά της αντανάκλασης και το σχεδιασμό γυαλιού κάλυψης.

• Η προσαρμογή FPC περιλαμβάνει περίγραμμα, μήκος, αριθμό ακίδων και διάταξη συνδετήρα.
• Οι επιλογές διεπαφής περιλαμβάνουν SPI, QSPI, MCU, RGB, LVDS, MIPI, EDP και HDMI.
• Η φωτεινότητα μπορεί να ρυθμιστεί για τυπική εσωτερική χρήση ή περιβάλλοντα με υψηλότερο φωτισμό περιβάλλοντος.
• Είναι διαθέσιμες διαμορφώσεις χωρητικής αφής, αντίστασης αφής και χωρίς αφή.
• Η επεξεργασία επιφάνειας AG μπορεί να μειώσει τις αντανακλάσεις σε φωτεινές περιοχές εγκατάστασης.
• Το γυαλί κάλυψης μπορεί να προσαρμοστεί κατά πάχος, σχήμα, χρώμα και μεταξοτυπία.

Περιπτώσεις εφαρμογής

• Βιομηχανικά πάνελ HMI: Η οθόνη 480 x 272 και οι ευέλικτες διεπαφές SPI, QSPI και MCU υποστηρίζουν συμπαγείς ελέγχους μηχανών και τερματικά κατάστασης.

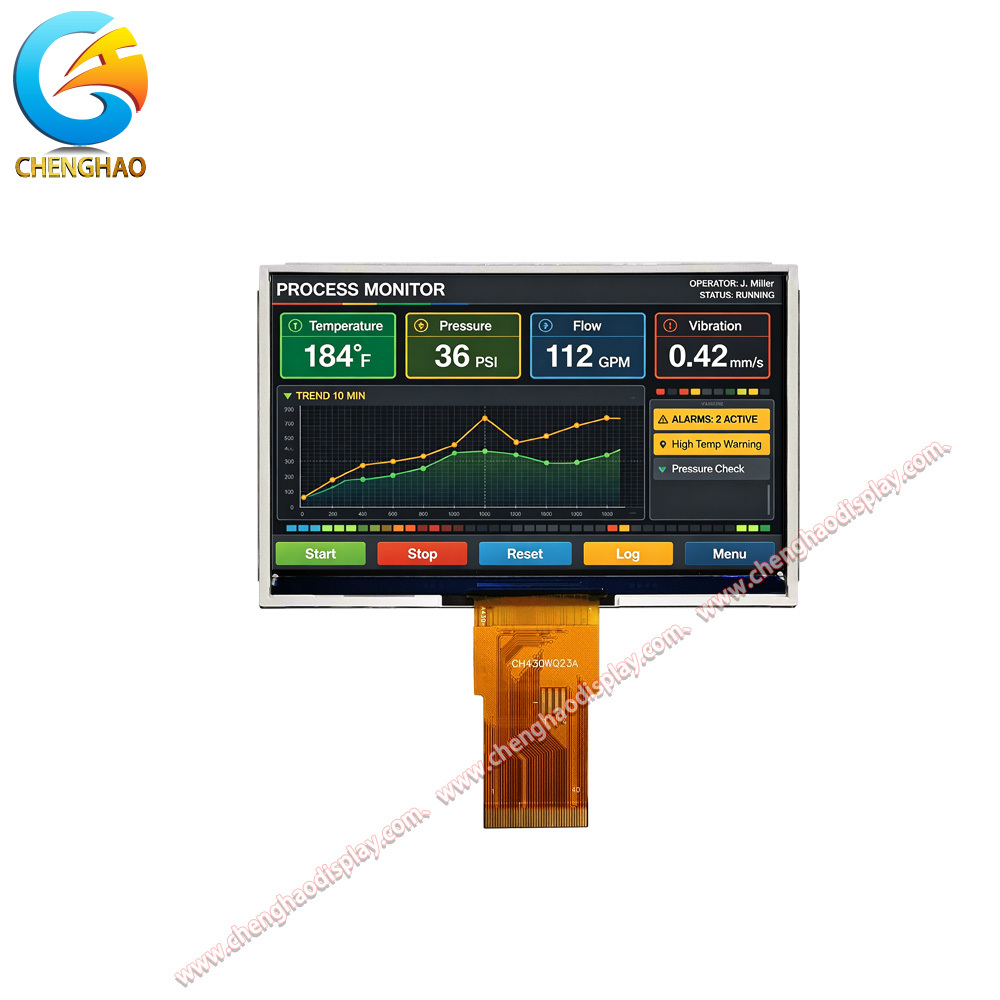

• Εξοπλισμός παρακολούθησης διαδικασιών: Τα σαφή δεδομένα λειτουργίας και η κατεύθυνση θέασης 80/80/80/80 βοηθούν τους χειριστές να διαβάζουν τις τιμές της διαδικασίας από διαφορετικές θέσεις.
• Οθόνες οργάνων: Ένα FPC 40 ακίδων και ένα συμπαγές περίγραμμα 4,3 ιντσών απλοποιούν την ενσωμάτωση σε εξοπλισμό μέτρησης και ελέγχου.
• Ενσωματωμένα τερματικά ελέγχου: Ο σχεδιασμός χωρίς αφή και το ευρύ εύρος θερμοκρασίας υποστηρίζουν αξιόπιστη λειτουργία σε παρακολουθούμενα εσωτερικά περιβάλλοντα.
