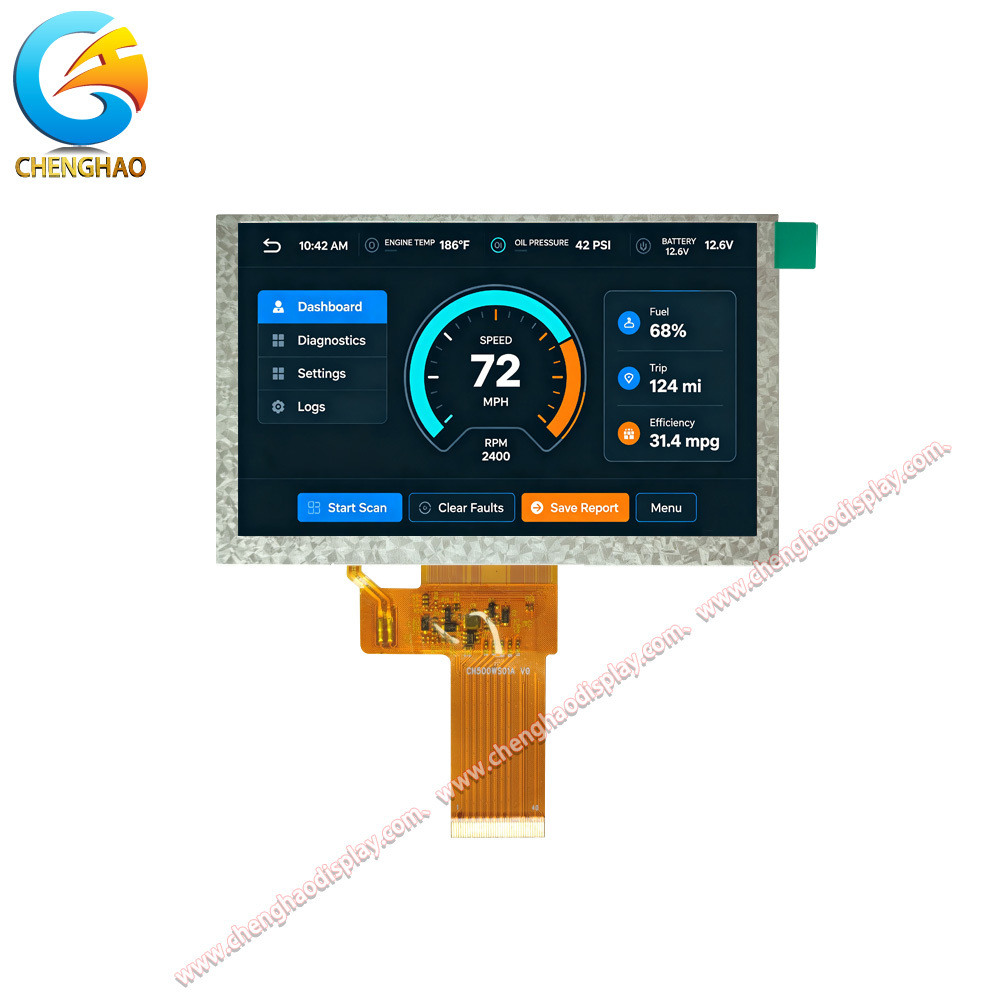

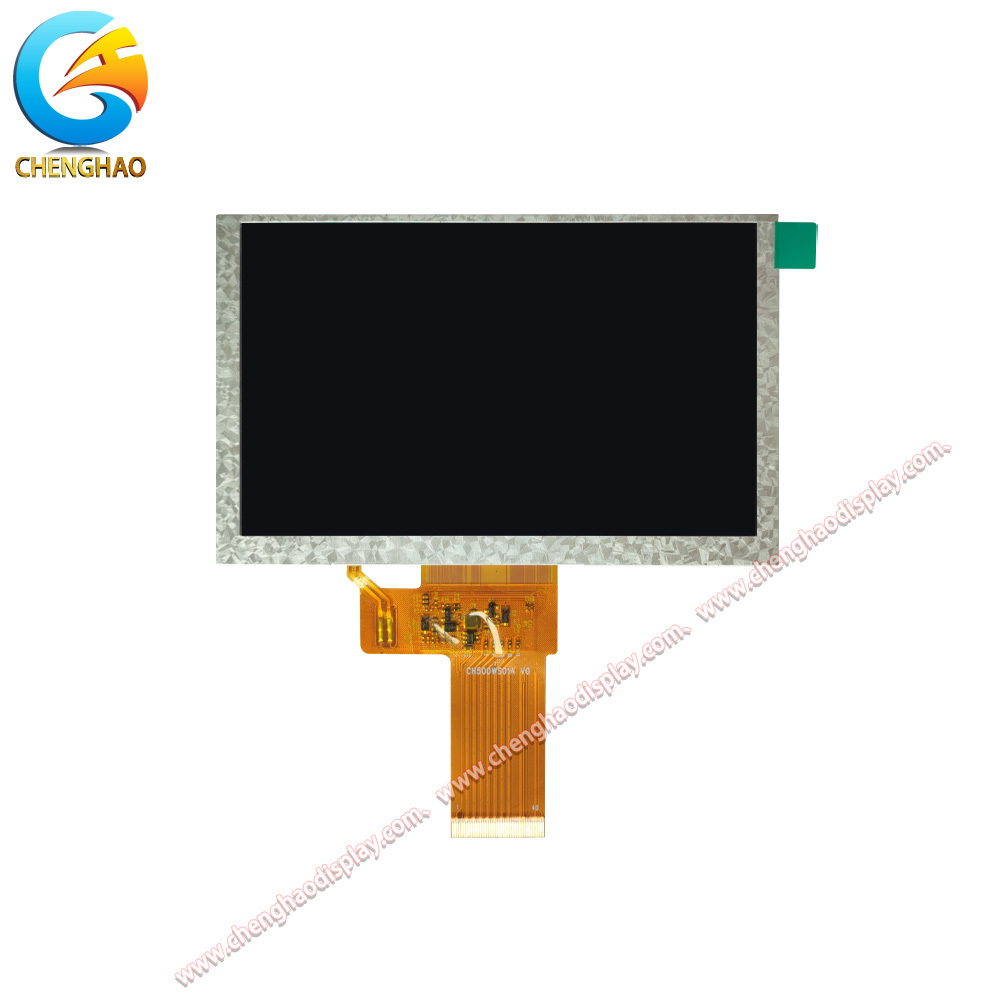

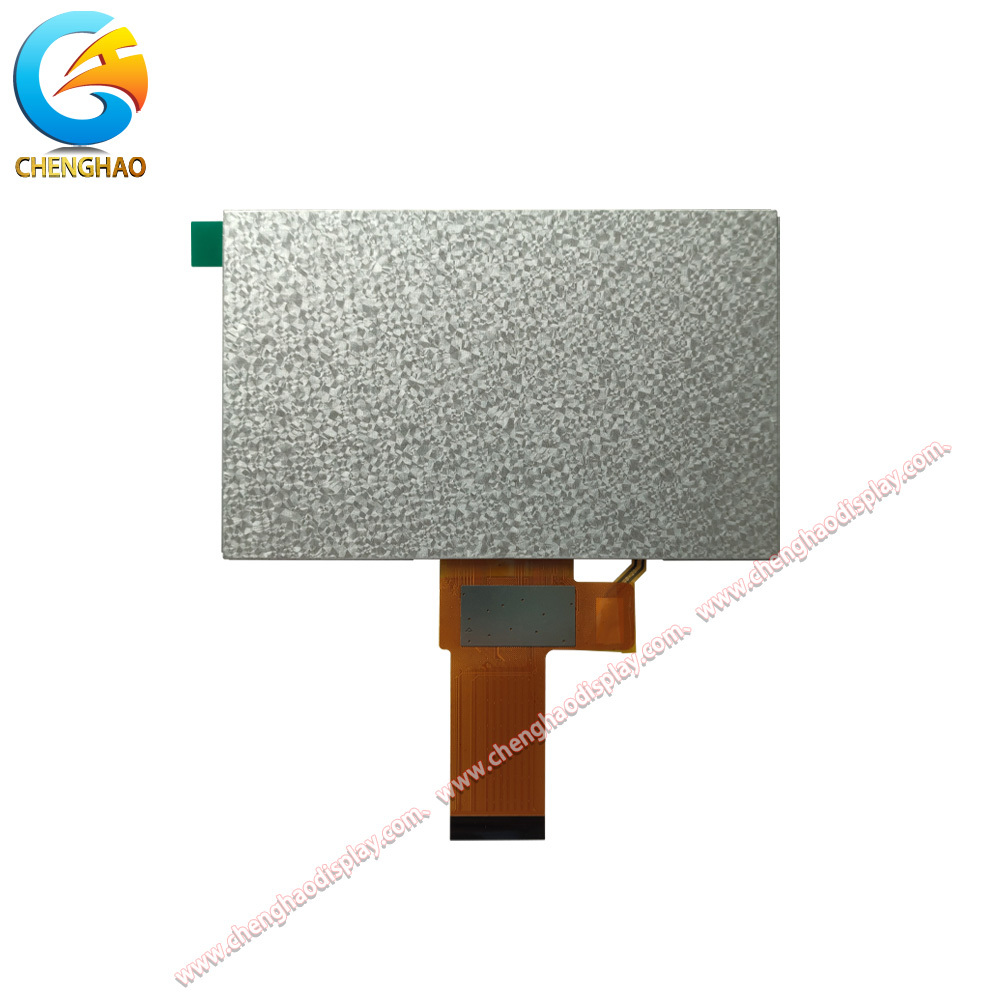

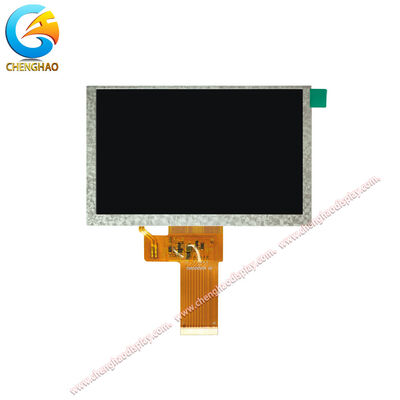

Οθόνη IPS TFT LCD 5 ιντσών 1024x600 LVDS 500 Nits για Βιομηχανικό HMI

Περιγραφή προϊόντος

Η CH500WS01A είναι μια μονάδα οθόνης IPS TFT LCD 5,0 ιντσών με ανάλυση 1024 x (RGB) x 600 και διεπαφή LVDS 40 ακίδων. Παρέχει τυπική φωτεινότητα 500 cd/m2, 16,7 εκατομμύρια χρώματα και κατεύθυνση θέασης 85/85/85/85 για σταθερή αναγνωσιμότητα από πολλαπλές θέσεις. Το πάνελ χρησιμοποιεί λειτουργία IPS transmissive normally black με περίγραμμα 120,7 x 75,8 mm και ενεργή περιοχή 108,03 x 64,8 mm. Η θερμοκρασία λειτουργίας κυμαίνεται από -20 έως +70 βαθμούς Κελσίου, ενώ η θερμοκρασία αποθήκευσης κυμαίνεται από -30 έως +80 βαθμούς Κελσίου. Η μονάδα δεν διαθέτει οθόνη αφής και έχει σχεδιαστεί για βιομηχανικά πάνελ HMI, όργανα, τερματικά ελέγχου και ενσωματωμένα συστήματα οθόνης που απαιτούν σταθερή διεπαφή LVDS και μακροπρόθεσμη προμήθεια.

Χαρακτηριστικά προϊόντος

• Η ανάλυση 1024 x (RGB) x 600 παρέχει ευκρινές κείμενο, γραφήματα και περιεχόμενο διεπαφής χειριστή.
• Η τυπική φωτεινότητα 500 cd/m2 υποστηρίζει καθαρή προβολή στις περισσότερες εσωτερικές και ελεγχόμενες βιομηχανικές συνθήκες.
• Η τεχνολογία IPS με κατεύθυνση θέασης 85/85/85/85 διατηρεί τη συνέπεια της εικόνας από κάθε πλευρά.
• Μια διεπαφή LVDS 40 ακίδων απλοποιεί την ενσωμάτωση με βιομηχανικές πλακέτες ελέγχου και πλατφόρμες ελεγκτών οθόνης.

Σχέδιο προϊόντος

Λεπτομερείς προδιαγραφές

Εισαγωγή προσαρμογής

Η Chenghao παρέχει προσαρμοσμένες υπηρεσίες μονάδων οθόνης για μονάδες TFT LCD, μονάδες mono LCD, μονάδες OLED χρώματος και μονάδες OLED mono. Η προσαρμογή καλύπτει τη διάταξη FPC και τη διαμόρφωση ακίδων, την επιλογή διεπαφής, τη ρύθμιση φωτεινότητας, την ενσωμάτωση αφής, την επεξεργασία επιφάνειας κατά της αντανάκλασης και το σχεδιασμό γυαλιού κάλυψης.

• Η προσαρμογή FPC περιλαμβάνει περίγραμμα, μήκος, αριθμό ακίδων και διάταξη συνδετήρα.
• Οι επιλογές διεπαφής περιλαμβάνουν LVDS, SPI, MCU, RGB, MIPI, EDP και HDMI.
• Η φωτεινότητα μπορεί να ρυθμιστεί για τυπική εσωτερική χρήση ή για περιβάλλοντα με υψηλότερο φωτισμό περιβάλλοντος.
• Διατίθενται διαμορφώσεις χωρητικής αφής, αντίστασης αφής και χωρίς αφή.
• Η επεξεργασία επιφάνειας AG μπορεί να μειώσει τις αντανακλάσεις σε φωτεινές περιοχές εγκατάστασης.
• Το γυαλί κάλυψης μπορεί να προσαρμοστεί ανά πάχος, σχήμα, χρώμα και μεταξοτυπία.

Περιπτώσεις εφαρμογής

• Βιομηχανικά πάνελ HMI: Η ανάλυση 1024 x 600 και η διεπαφή LVDS υποστηρίζουν ευκρινή ταμπλό χειριστή, οθόνες κατάστασης μηχανών και τερματικά ελέγχου.
• Εξοπλισμός δοκιμών και μετρήσεων: Οι ευρείες γωνίες θέασης και η σταθερή απόδοση χρώματος βοηθούν τους τεχνικούς να διαβάζουν κυματομορφές, τιμές και μενού από διαφορετικές θέσεις.
• Τερματικά Kiosk και Ελέγχου: Το συμπαγές περίγραμμα 5,0 ιντσών και η διεπαφή 40 ακίδων απλοποιούν την ενσωμάτωση σε συστήματα με περιορισμένο χώρο.
• Εξοπλισμός ελέγχου κτιρίων: Μια οθόνη 500 cd/m2 και ένα ευρύ φάσμα θερμοκρασιών υποστηρίζουν αξιόπιστη λειτουργία σε παρακολουθούμενα εσωτερικά περιβάλλοντα.
