5.0 ίντσες IPS TFT LCD με υψηλή φωτεινότητα με κινητήρα EVE2 και χωρητική οθόνη SPI

Περιγραφή του προϊόντος

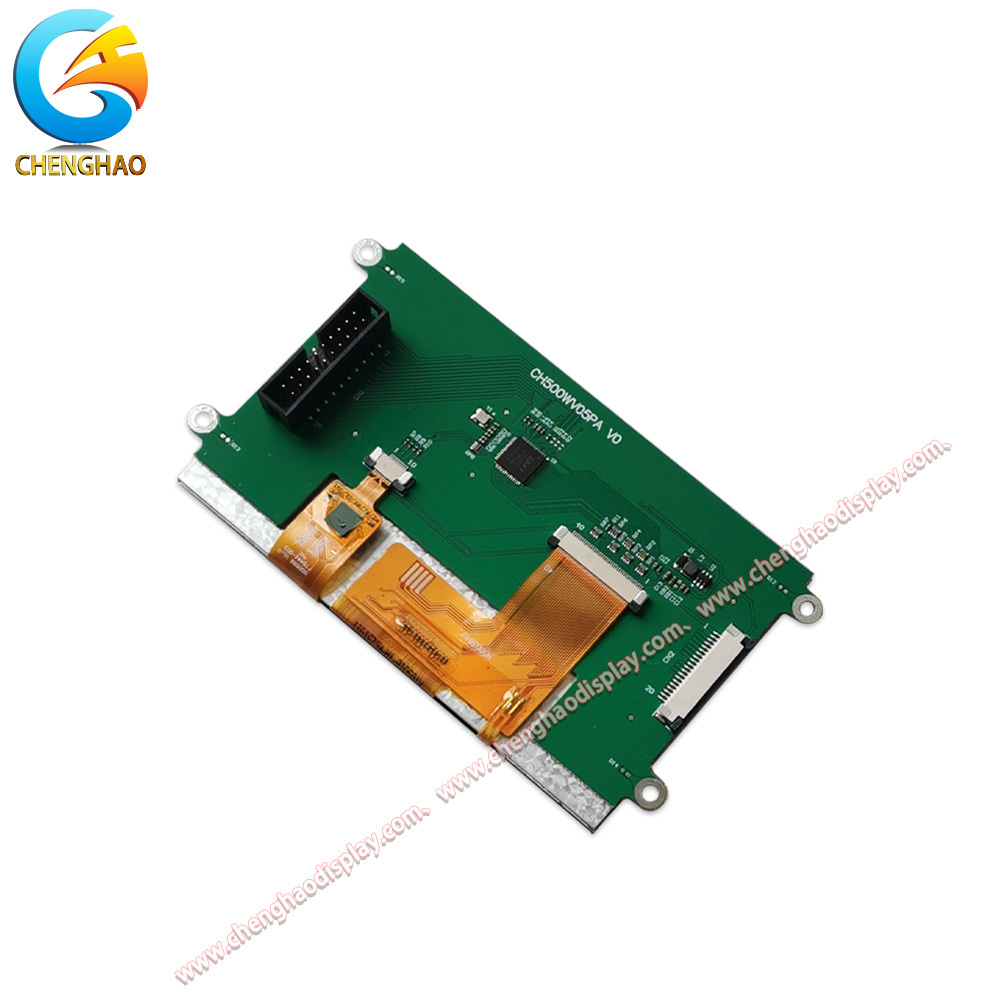

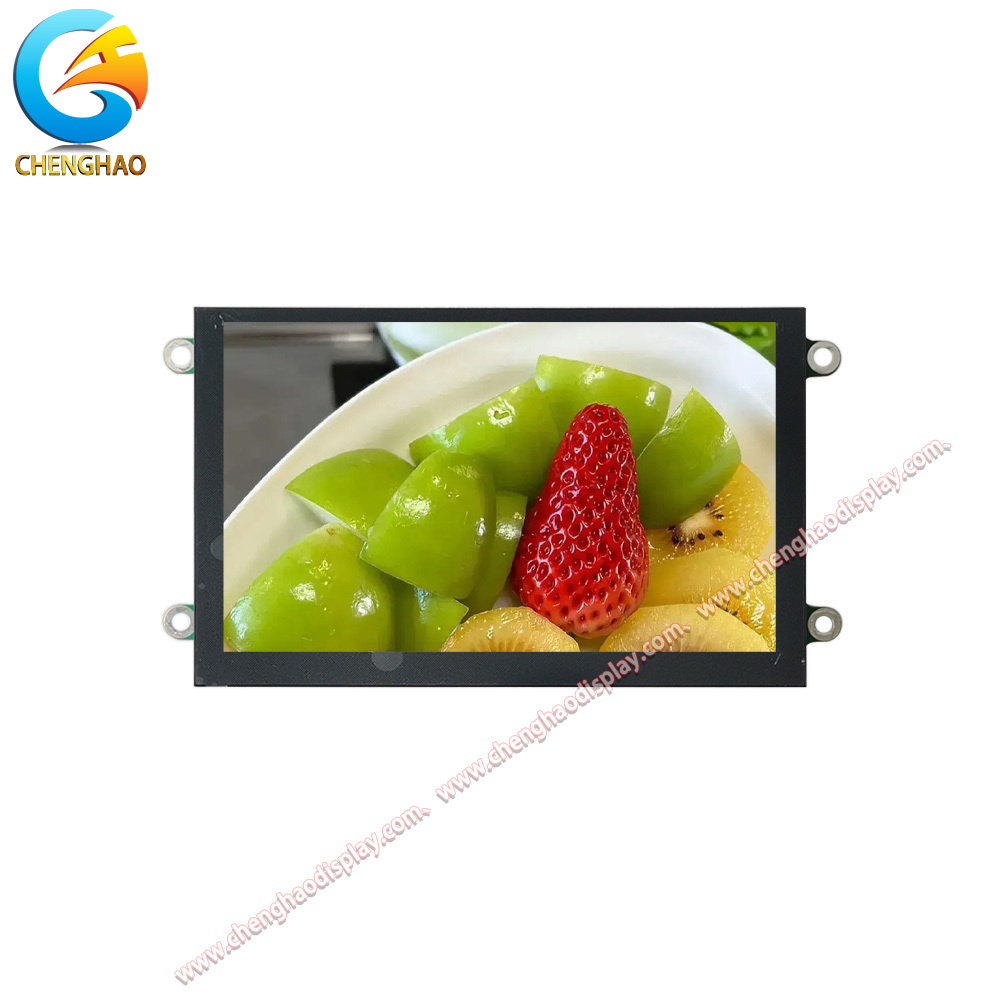

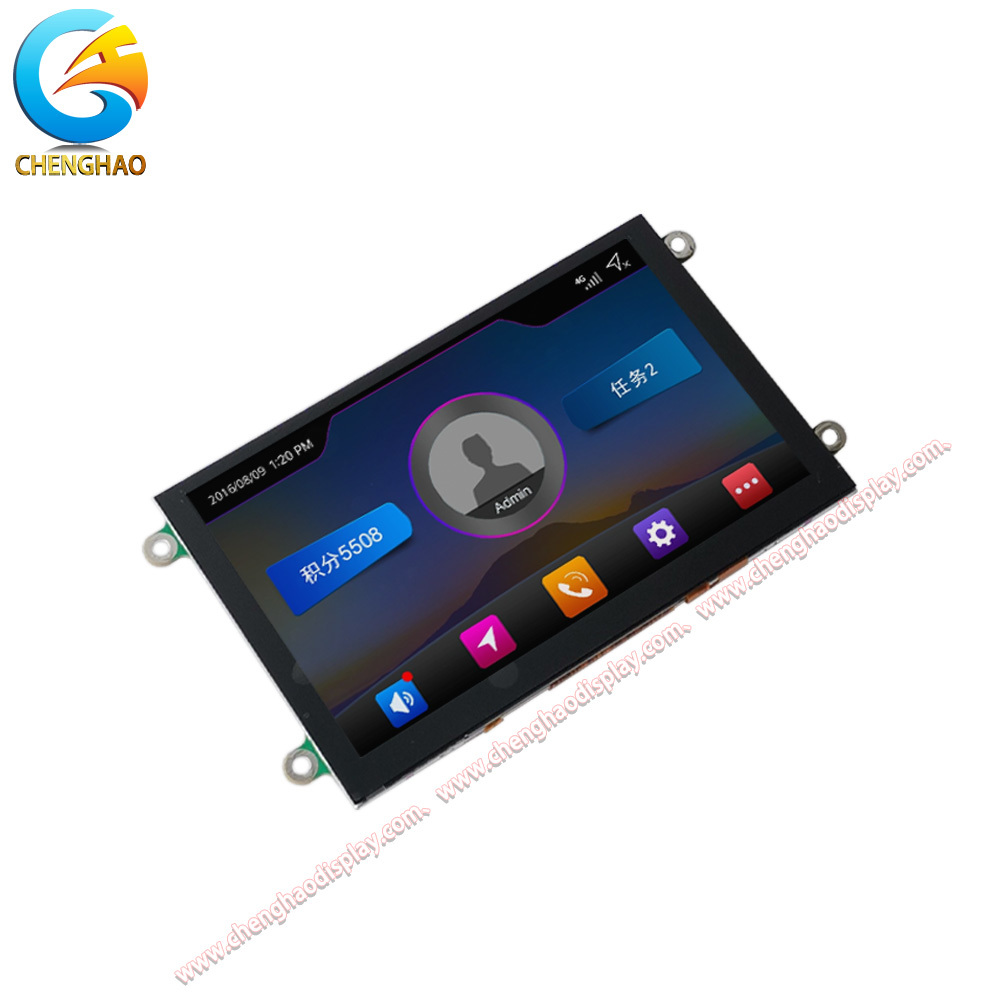

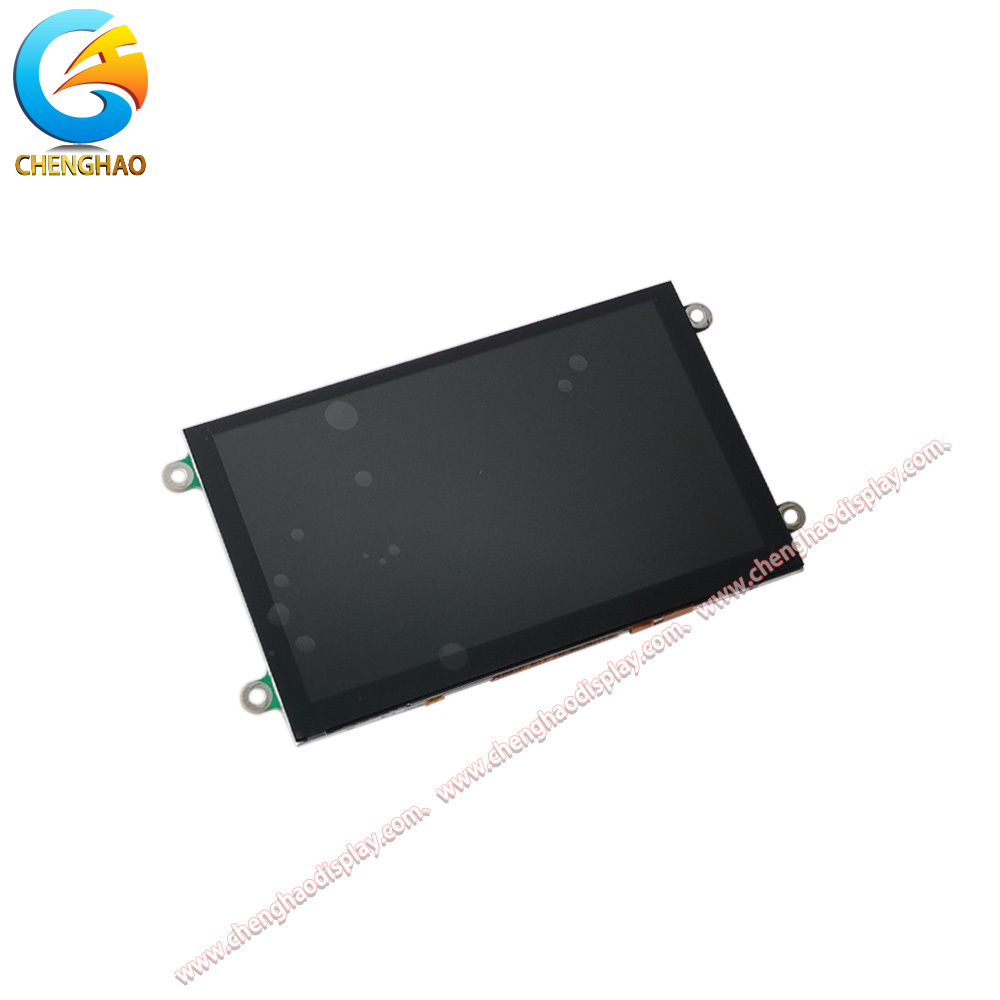

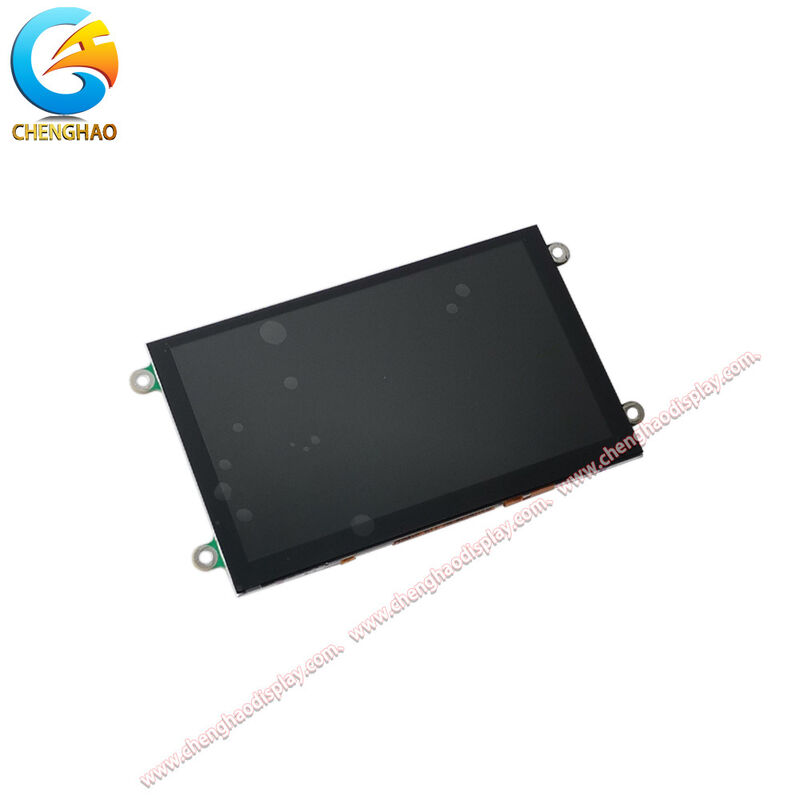

Η CH500WV05PA είναι μια μονάδα LCD IPS TFT 5,0 ιντσών με ανάλυση 800x480, υψηλή φωτεινότητα 900cd / m2 και πλήρεις γωνίες θέασης 80/80/80/80 για εξαιρετική ευανάγνωση από το ηλιακό φως.Εφοδιασμένο με ενσωματωμένο ελεγκτή γραφικών EVE2 (Embedded Video Engine), αυτή η οθόνη υποστηρίζει διεπαφή SPI (τρόποι D-SPI / Q-SPI) και χωρητικό πάνελ αφής, επιτρέποντας την ανάπτυξη πλούσιου GUI χωρίς εξωτερική GPU.Η ενότητα ενσωματώνει επεξεργασία επιφάνειας κατά της λάμψης για μειωμένες αντανακλάσεις σε φωτεινά περιβάλλονταΜε ένα συμπαγές περίγραμμα 120.7x75.8mm, ενεργό χώρο 108.0x64.8mm, και ένα ενσωματωμένο LED driver, προσφέρει διπλές επιλογές σύνδεσης: μια κεφαλίδα κουτιού IDC 20 πινών διαστάσεως 2.54mm και ένα 1.Σύνδεσμος FFC 20 πινών με πλάτος 0 mm, παρέχοντας ευέλικτη ολοκλήρωση για βιομηχανικά HMI, οργάνωση, έξυπνα οικιακά πάνελ ελέγχου, ιατρικές συσκευές και εφαρμογές οθονών αυτοκινήτων.

Χαρακτηριστικά του προϊόντος

1. 900cd/m2 Υψηλή φωτεινότητα για ευανάγνωση από το άμεσο ηλιακό φως

Με τυπική φωτεινότητα 900 cd/m2, η οθόνη αυτή παραμένει καθαρά ορατή κάτω από άμεσο ηλιακό φως, καθιστώντας την ιδανική για εξωτερικά κιόσκι, πάνελ γεωργικών εξοπλισμού,και ναυτικά όργανα όπου το περιβάλλον φωτισμού είναι ανεξέλεγκτο.

2. Ενσωματωμένη μηχανή γραφικών EVE2 Smart Display χωρίς εξωτερική GPU

Ο ενσωματωμένος ελεγκτής EVE2 χειρίζεται την απεικόνιση, την αποκωδικοποίηση αφής και την έξοδο ήχου εξ ολοκλήρου μέσω μονάδας μέσω εντολών SPI. Αυτό αποφορτίζει το MCU υποδοχής και επιταχύνει την ανάπτυξη GUI,Ιδανικό για ενσωματωμένα συστήματα με περιορισμένους πόρους.

3Πλήρης γωνία προβολής 80/80/80/80 IPS

Το πίνακα IPS παρέχει σταθερό χρώμα και αντίθεση από οποιαδήποτε κατεύθυνση θέασης, επιτρέποντας την αναγνώριση από πολλούς χειριστές σε βιομηχανικά δωμάτια ελέγχου, σταθμούς ιατρικής παρακολούθησης και τερματικά κοινής χρήσης.

4Αντιφωτιστική επιφάνεια για δύσκολα περιβάλλοντα

Η επίστρωση AG ελαχιστοποιεί την αντανακλαστικότητα από το κεφαλικό φωτισμό ή την εξωτερική λάμψη.διασφάλιση ότι η φωτεινότητα δεν χάνεται από τις αντανακλάσεις της επιφάνειας, ένα κρίσιμο χαρακτηριστικό για τις οθόνες του πίνακα ελέγχου των αυτοκινήτων και τα εξωτερικά πάνελ που εκτίθενται στον ήλιο.

5. Η χωρητική οθόνη αφής με ευελιξία διπλής διεπαφής

Ο προωθητικός χωρητικός πάνελ αφής υποστηρίζει χειρονομίες πολλαπλών αφηγήσεων, ενώ ο σχεδιασμός διπλού συνδέσμου (2.54mm IDC header + 1.0mm FFC) παρέχει ευελιξία καλωδίωσης για διαφορετικά σχέδια περίβλησης σε ενσωματωμένες εφαρμογές.

Σχέδιο προϊόντος

Λεπτομερείς προδιαγραφές

Προσαρμοσμένη εισαγωγή

Το Chenghao παρέχει επαγγελματική προσαρμογή σε TFT LCD μονάδες, μονο LCD οθόνες, έγχρωμες OLED μονάδες και μονο OLED μονάδες.

• ΦΠΑ:Προσαρμοσμένο περίγραμμα FPC, μήκος και αριθμός καρφίτσες για να ταιριάζει με το περίβλημά σας και τη διάταξη συνδέσμων.
• Προσαρμογή διεπαφής:SPI, MCU, RGB, MIPI, LVDS, EDP και HDMI επιλογές διεπαφής διαθέσιμες για να ταιριάζει με την πλατφόρμα υποδοχής σας.
• Προσαρμογή φωτεινότητας:Από τα πρότυπα 200-300 cd/m2 έως υψηλής φωτεινότητας 500+ cd/m2, βαθμονομημένα για εφαρμογές εσωτερικού χώρου ή αναγνώσιμες από το φως του ήλιου.
• Ενσωμάτωση αφής:Συγκροτήσεις χωρητικής αφής, αντίστασης αφής ή μη αφής με βάση τις απαιτήσεις του προϊόντος σας.
• Επικάλυψη κατά της λάμψης:Επεξεργασία επιφάνειας AG για τη μείωση των αντανακλάσεων του περιβάλλοντος για εξωτερικά περιβάλλοντα και περιβάλλοντα υψηλής λάμψης.
• Προσαρμογή γυαλιού κάλυψης:Προσαρμοσμένο πάχος γυαλιού, σχήμα, χρώμα και εκτύπωση με μεταξοειδές για να ταιριάζει με το εμπορικό σήμα και το βιομηχανικό σας σχέδιο.

Επικοινωνήστε με την ομάδα μηχανικών μας με τις προδιαγραφές σας για μια προσαρμοσμένη λύση.

Υπόθεση προσφυγής

• Βιομηχανικά πάνελ HMI:Η διεπαφή SPI με την ενσωματωμένη μηχανή γραφικών EVE2 επιτρέπει πλούσιες διεπαφές ελέγχου με οθόνη αφής για μηχανήματα που κινούνται από PLC, σταθμούς ελέγχου διαδικασιών,Τερματικά και τερματικά χειριστών εργοστασίου χωρίς να απαιτείται επεξεργαστής host υψηλού επιπέδου.
• Πίνακες ελέγχου έξυπνου σπιτιού:Το συμπαγές μέγεθος 5,0 ιντσών, η χωρητική πολλαπλή ακρίβεια, και η φωτεινότητα 900cd/m2 το κάνουν κατάλληλο για τοίχους οικιακής αυτοματοποίησης, κλιματιστικούς ελεγκτές,και διασυνδέσεις συστήματος ασφαλείας ορατές ακόμη και σε φωτεινά δωμάτια.
• Ναυτική και εξωτερική οργάνωση:Η υψηλή φωτεινότητα σε συνδυασμό με την επικάλυψη κατά της λάμψης διασφαλίζει την αναγνώσιμότητα κάτω από άμεσο ηλιακό φως, ιδανική για οθόνες πίνακα ελέγχου πλοίων, όργανα πλοήγησης GPS και εξοπλισμό μέτρησης εξωτερικών χώρων.
• Συσκευές ιατρικής παρακολούθησης:Οι πλήρεις γωνίες θέασης του IPS και η υψηλή αναλογία αντίθεσης επιτρέπουν την αναγνώριση σε πολλαπλές γωνίες σε κλινικές ρυθμίσεις, κατάλληλες για οθόνες παρακολούθησης ασθενών, οθόνες αντλίας έγχυσης και φορητά διαγνωστικά τερματικά.

Γενικές ερωτήσεις

Ε1: Ποιες λειτουργίες SPI υποστηρίζει αυτή η οθόνη;

Η ενότητα αυτή υποστηρίζει τόσο τις λειτουργίες D-SPI (μονή λωρίδα δεδομένων) όσο και Q-SPI (τέσσερις λωρίδες δεδομένων), ρυθμιζόμενες μέσω του ελεγκτή EVE2 για μεγαλύτερο εύρος ζώνης σε εφαρμογές υψηλής έντασης γραφικών.

Ε2: Μπορεί να ρυθμιστεί η φωτεινότητα;

Ναι, ο ενσωματωμένος οδηγός LED (που λειτουργεί μέσω του χειριστή EVE2 PWM) επιτρέπει ρυθμιζόμενη από λογισμικό φωτεινότητα του φόντου από 0 έως 900cd/m2.

Ε3: Απαιτείται ξεχωριστή GPU ή ελεγκτής οθόνης;

Όχι, η ενσωματωμένη μηχανή γραφικών EVE2 χειρίζεται όλες τις απεικονίσεις, την αποκωδικοποίηση αφής και την έξοδο ήχου στο σκάφος, επικοινωνώντας με το MCU μέσω απλών εντολών SPI.

Ε4: Ποιες χειρονομίες αφής υποστηρίζονται;

Ο προωθητικός χωρητικός πίνακας αφής υποστηρίζει χειρονομίες με ένα άγγιγμα, πολλαπλές αφήσεις (έως 5 σημεία), σύρισμα και τσιμπήματα, ρυθμιζόμενες μέσω του κινητήρα αφής EVE2.

Ε5: Μπορεί το FPC και η σύνδεση να προσαρμοστούν;

Το Chenghao προσφέρει εξατομικευμένο περίγραμμα FPC, αριθμό πινών και τύπο συνδέσμου (IDC, FFC, ZIF) για να ταιριάζει στις συγκεκριμένες απαιτήσεις του περιβλήματος και της διεπαφής σας.
