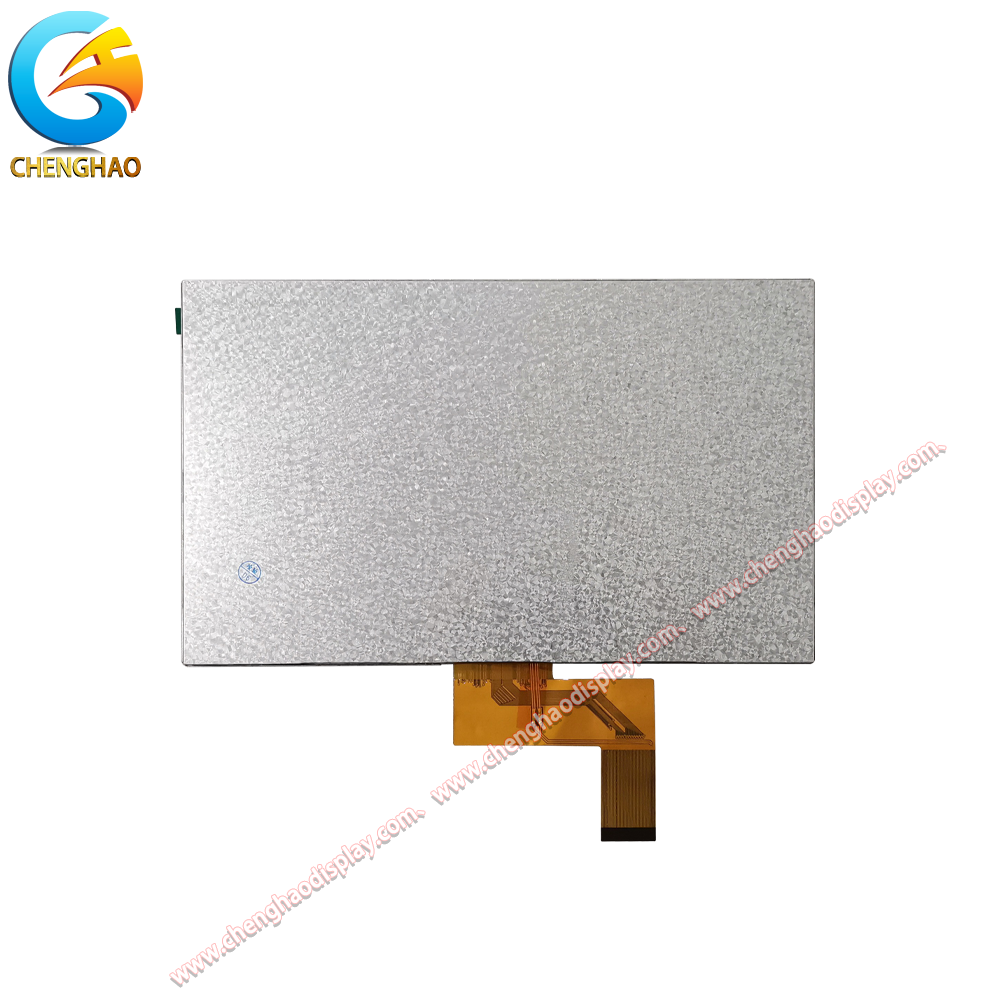

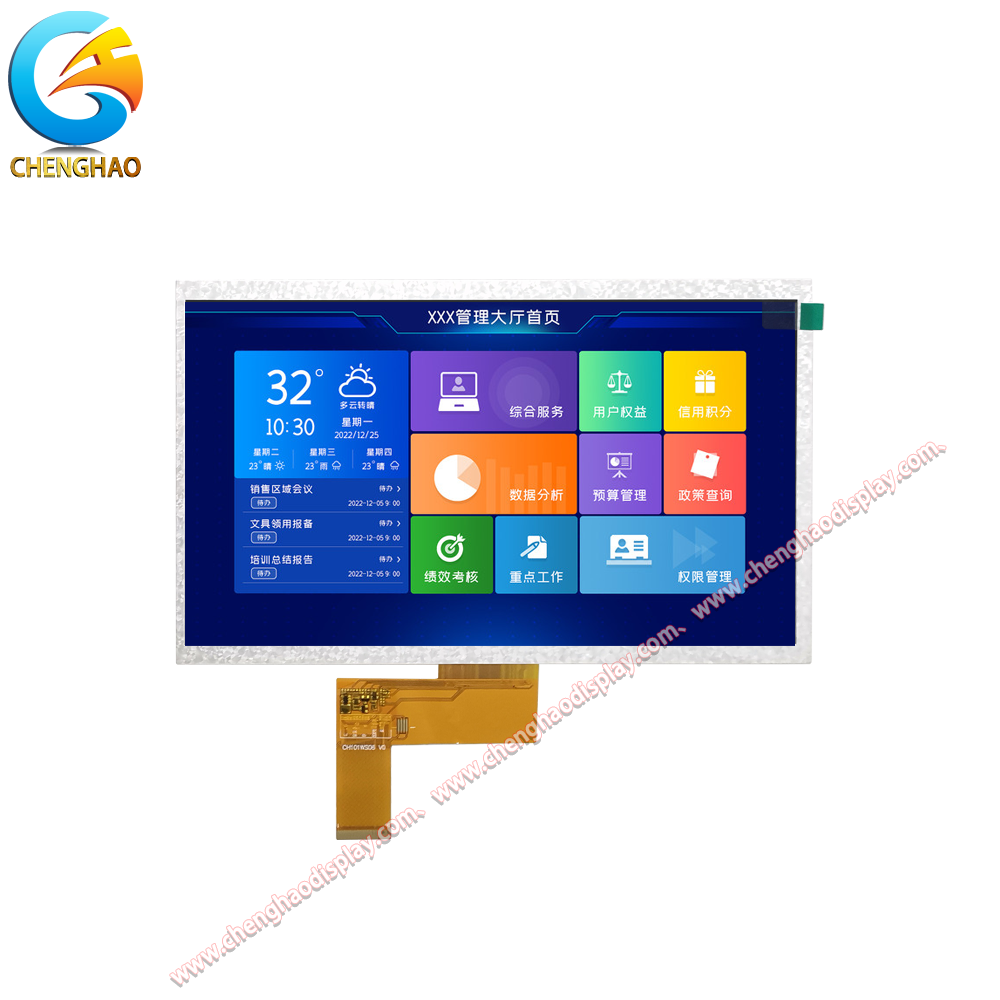

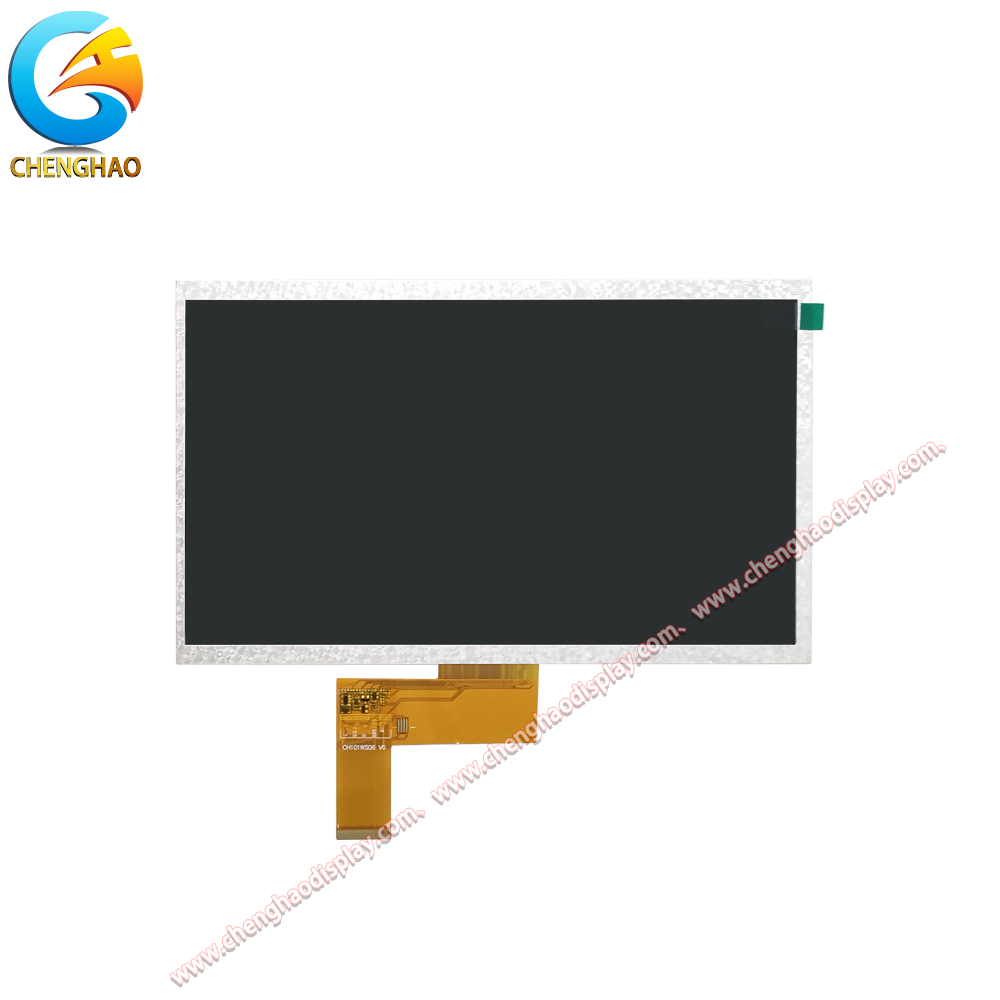

10.1 Μοντέλο οθόνης LCD TFT 1024x600 ιντσών με διεπαφή RGB - 400 cd/m2 βιομηχανική οθόνη LCD

Περιγραφή του προϊόντος

Η CH101WS06A είναι μια μονάδα οθόνης 10,1 ιντσών TFT LCD με ευρεία αναλογία όψεων 222,72 x 125,28 mm με ανάλυση WSVGA 1024 x 600 pixels.Αυτή η μονάδα οθόνης χρησιμοποιεί μια τυποποιημένη 24-bit RGB διεπαφή με 39-pin FPC σύνδεσμο στο 0.5mm, καθιστώντας το συμβατό με ένα ευρύ φάσμα ενσωματωμένων ελεγκτών και υπολογιστών με μία πλακέτα που χρησιμοποιούνται συνήθως σε βιομηχανικές και εμπορικές εφαρμογές.Με τυπική φωτεινότητα 400 cd/m2 και ευρεία οπτική γωνία 80/80/80/80 μοίρες προς όλες τις κατευθύνσεις, η οθόνη παρέχει σταθερή ποιότητα εικόνας κατάλληλη για βιομηχανικούς πίνακες ελέγχου, διεπαφές ανθρώπου-μηχανής και περίπτερα πληροφοριών.Η μονάδα λειτουργεί σε μεταδοτική λειτουργία και διαθέτει ανθεκτικό μηχανικό σχεδιασμό με περίγραμμα LCM 235.0 x 143,0 mm και άνοιγμα πλακέτας 226,25 x 128,1 mm για την τυπική τοποθέτηση των πάνελ.παρέχει σταθερό και ομοιόμορφο φωτισμό σε ολόκληρη την περιοχή εμφάνισηςΗ ενότητα αυτή προσφέρει μια οικονομικά αποδοτική λύση για εφαρμογές που απαιτούν μεγάλης μορφής έγχρωμη οθόνη με τυποποιημένη διεπαφή RGB.καθιστώντας την εξαιρετική επιλογή για τους προγραμματιστές ενσωματωμένων συστημάτων και τους κατασκευαστές βιομηχανικού εξοπλισμούΤο ευρύ εύρος θερμοκρασιών λειτουργίας και η ανθεκτική κατασκευή εξασφαλίζουν αξιόπιστες επιδόσεις σε απαιτητικά βιομηχανικά περιβάλλοντα.

Χαρακτηριστικά του προϊόντος

• Μεγάλη οθόνη WSVGA 10,1 ιντσών για βιομηχανικές εφαρμογέςΗ διαγώνια οθόνη 10,1 ιντσών με ανάλυση 1024 x 600 παρέχει άφθονο χώρο για την εμφάνιση λεπτομερών πληροφοριών, διεπαφών ελέγχου και απεικόνισης δεδομένων.9 ευρυοειδής αναλογία όψεως είναι ιδανική για τις σύγχρονες εφαρμογές HMIΗ φωτεινότητα των 400 cd/m2 εξασφαλίζει άνετη προβολή σε εσωτερικά βιομηχανικά περιβάλλοντα.

• Τυποποιημένη διεπαφή RGB για εύκολη ενσωμάτωση: Η διεπαφή RGB 24 bit με συνδετήρα FPC 39-pin είναι μία από τις πιο ευρέως υποστηριζόμενες διεπαφές οθόνης στη βιομηχανία ενσωματωμένων συστημάτων.Υποστηρίζεται από ένα τεράστιο οικοσύστημα μικροελεγκτών και υπολογιστών μίας πλακέτας.Αυτό εξαλείφει την ανάγκη μετατροπής πρωτοκόλλου ή εξειδικευμένων IC οδηγών, μειώνοντας σημαντικά τόσο το κόστος BOM όσο και το χρόνο ανάπτυξης firmware.

• Ευρεία γωνία θέασης για ευέλικτη εγκατάσταση: Με γωνία θέασης 80/80/80/80 μοίρες προς όλες τις κατευθύνσεις, η οθόνη διατηρεί σταθερό χρώμα και αντίθεση όταν παρατηρείται από οποιαδήποτε θέση.Αυτό είναι ιδιαίτερα χρήσιμο για εξοπλισμό που τοποθετείται σε πάνελ, όπου οι χειριστές μπορούν να βλέπουν την οθόνη από διαφορετικές γωνίες., και για εφαρμογές πολλαπλών χρηστών, όπως τα δημόσια περίπτερα πληροφοριών, όπου η οθόνη πρέπει να είναι ευανάγνωστη από άτομα σε διάφορες θέσεις.

• Σκληρό Μηχανολογικό Σχεδιασμό για Ενσωματωμένα Περιβάλλοντα: Το περίγραμμα LCM των 235,0 x 143,0 mm με άνοιγμα πέλματος 226,25 x 128,1 mm έχει σχεδιαστεί για την τυποποιημένη τοποθέτηση των πάνελ.ενώ η μεταδοτική λειτουργία οθόνης με βελτιστοποιημένο κύκλωμα οδηγού φώτων πίσω εξασφαλίζει σταθερή απόδοση σε όλη τη διάρκεια ζωής.

Σχέδιο προϊόντος

Λεπτομερείς προδιαγραφές

Προσαρμοσμένη εισαγωγή

Στη Shenzhen ChengHao Optoelectronic Co., Ltd, παρέχουμε ολοκληρωμένες υπηρεσίες προσαρμογής για τις μονάδες TFT LCD σε διάφορα μεγέθη και προδιαγραφές.Για τις μονάδες οθόνης μεγάλου μορφότυπου CH101WS06A και παρόμοιες μονάδες, προσφέρουμε ευέλικτη προσαρμογή FPC, συμπεριλαμβανομένων προσαρμογών διαμόρφωσης πινών για να ταιριάζουν με συγκεκριμένες τοποθεσίες συνδέσμων και απαιτήσεις διεπαφής PCB.Τα επίπεδα φωτεινότητας μπορούν να προσαρμόζονται από τα πρότυπα 200-400 cd/m2 σε διαμορφώσεις υψηλής φωτεινότητας άνω των 800 cd/m2 για εξωτερικά περιβάλλοντα ή περιβάλλοντα υψηλού φωτισμού.Οι επιλογές του πίνακα αφής περιλαμβάνουν χωρητικό άγγιγμα, αντίσταση άγγιγμα, ή χωρίς επαφή διαμόρφωση.καθώς και επιλογές επεξεργασίας επιφάνειας κατά της λάμψης και των δακτυλικών αποτυπωμάτων.

Υπόθεση προσφυγής

• Βιομηχανικά HMI και πίνακες ελέγχου: Το μέγεθος 10,1 ιντσών με ανάλυση 1024x600 είναι μια ιδανική επιλογή για βιομηχανικές διεπαφές ανθρώπου-μηχανής, πίνακες ελέγχου μηχανών CNC και HMI αυτοματοποίησης εργοστασίων.Η ευρεία γωνία θέασης επιτρέπει στους χειριστές να διαβάζουν την οθόνη από διάφορες θέσεις γύρω από το εξοπλισμό, ενώ η διεπαφή RGB απλοποιεί τη σύνδεση με κοινές βιομηχανικές πλακέτες ελέγχου.

• Ψηφιακή σήμανση και περίπτερα πληροφοριών: Η μεγάλη έκταση προβολής καθιστά αυτή τη μονάδα κατάλληλη για εφαρμογές ψηφιακής σήμανσης σε εσωτερικούς χώρους, δημόσιες οθόνες πληροφοριών και περίπτερα καθοδήγησης.Η φωτεινότητα των 400 cd/m2 παρέχει καθαρή ορατότητα σε εσωτερικά περιβάλλοντα όπως τα λόμπι, χώρους λιανικής πώλησης και κόμβους μεταφορών.

• Πρωτότυπο ενσωματωμένου συστήματος: Η τυπική διεπαφή RGB καθιστά αυτή την οθόνη μια εξαιρετική επιλογή για πλατφόρμες πρωτότυπων.παρέχοντας στους μηχανικούς αξιόπιστη οθόνη για τα ενσωματωμένα έργα τους.

Γενικές ερωτήσεις

Ε: Ποια είναι η τυπική εφαρμογή της μονάδας οθόνης CH101WS06A;Α: Αυτή η μονάδα 10,1 ιντσών TFT LCD έχει σχεδιαστεί για βιομηχανικά HMI, ψηφιακή σήμανση και πρωτότυπα ενσωματωμένων συστημάτων.Η ανάλυση του 1024x600 και η ευρεία γωνία θέασης το καθιστούν κατάλληλο για εξοπλισμό που τοποθετείται σε πάνελ και δημόσιες οθόνες πληροφοριών.

Ε: Η ενότητα αυτή περιλαμβάνει οθόνη αφής;Α: Όχι, το CH101WS06A είναι μονάδα μόνο για οθόνη.

Ε: Ποια είναι η διάρκεια ζωής του φωτισμού LED;Α: Το φως φώτισης LED έχει ονομαστική διάρκεια συνήθως 30.000 έως 50.000 ωρών συνεχούς λειτουργίας με ονομαστικό ρεύμα.

Ε: Ποια είναι η διαφορά μεταξύ του περιγράμματος του LCM και του μεγέθους της ενεργού περιοχής;Α: Το περίγραμμα LCM είναι οι φυσικές εξωτερικές διαστάσεις της μονάδας, συμπεριλαμβανομένου του πλαισίου.ανατρέξτε στο περίγραμμα LCM για την ορθή τοποθέτηση.

Ε: Είναι η οθόνη κατάλληλη για εξωτερική χρήση;Α: Η τυποποιημένη έκδοση με φωτεινότητα 400 cd/m2 έχει σχεδιαστεί για εσωτερική χρήση.
