5 ιντσών IPS TFT LCD μονάδα με χωρητική επαφή - 900 cd/m2 υψηλής φωτεινότητας οθόνη SPI

Περιγραφή προϊόντος

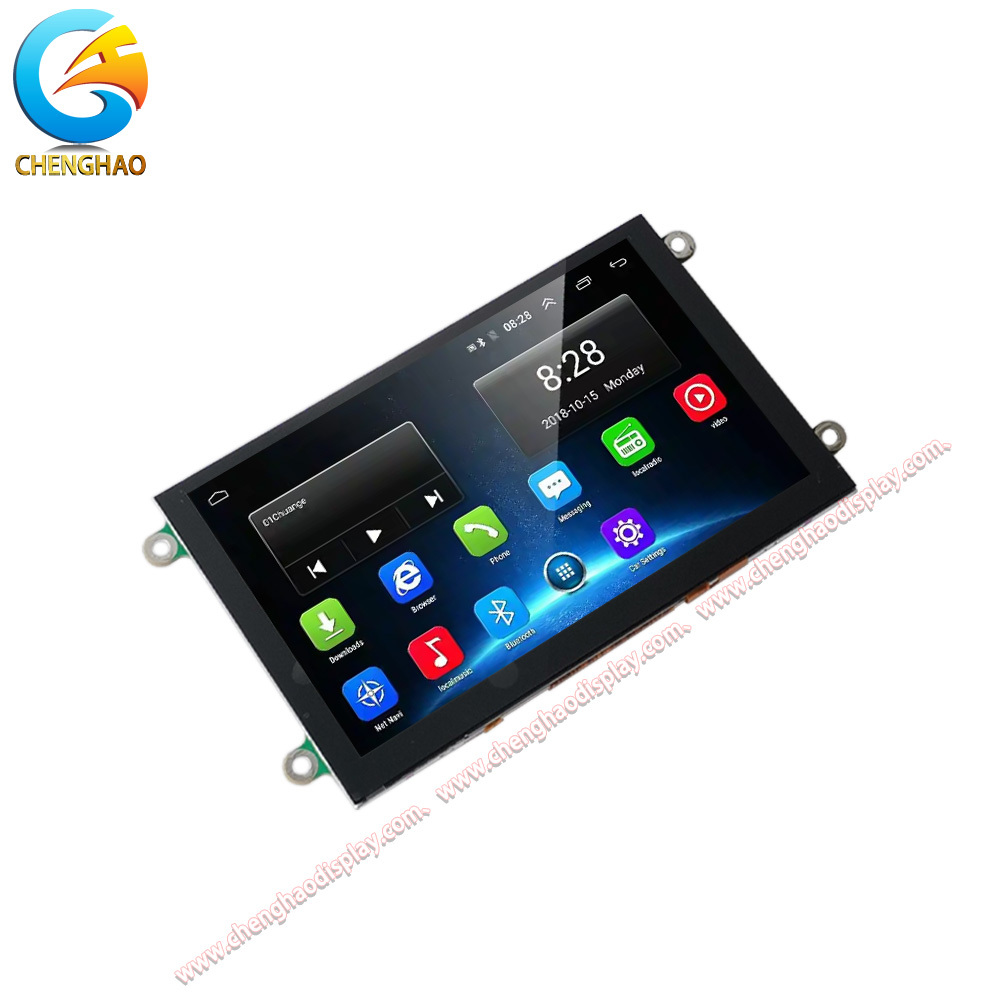

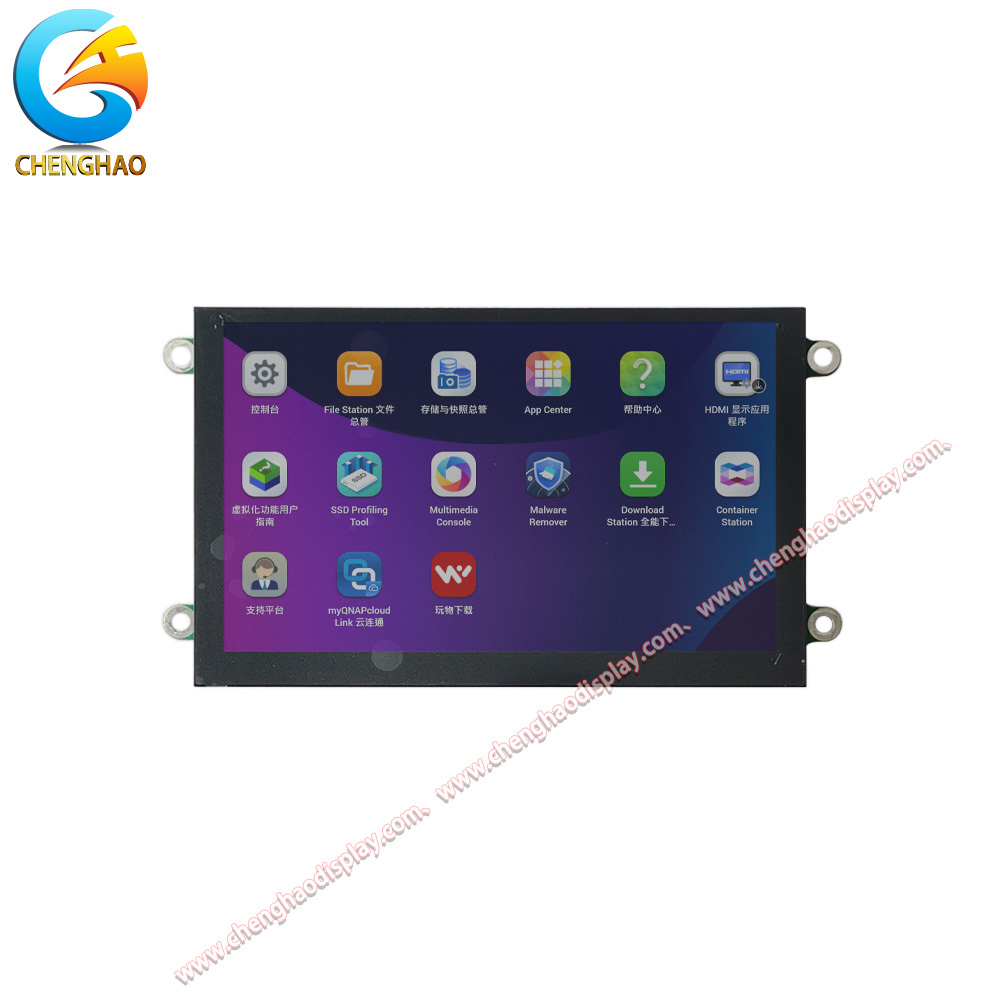

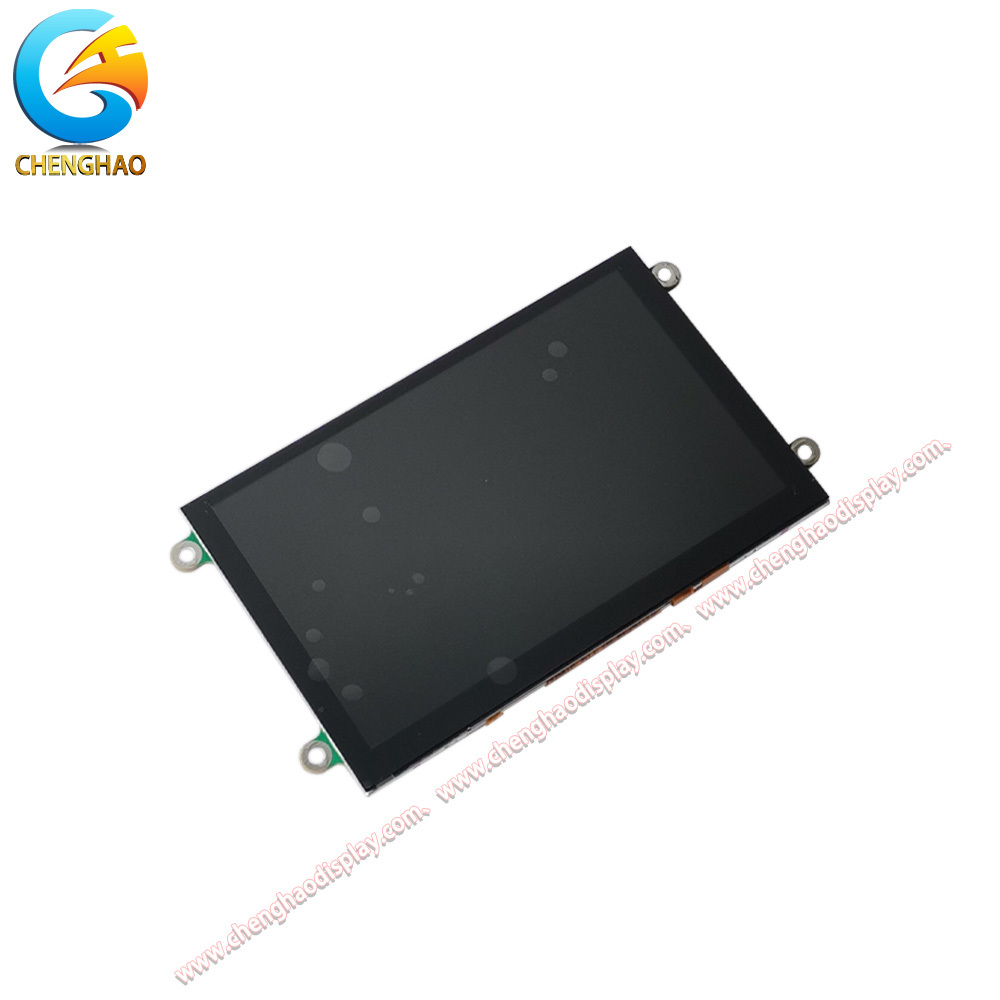

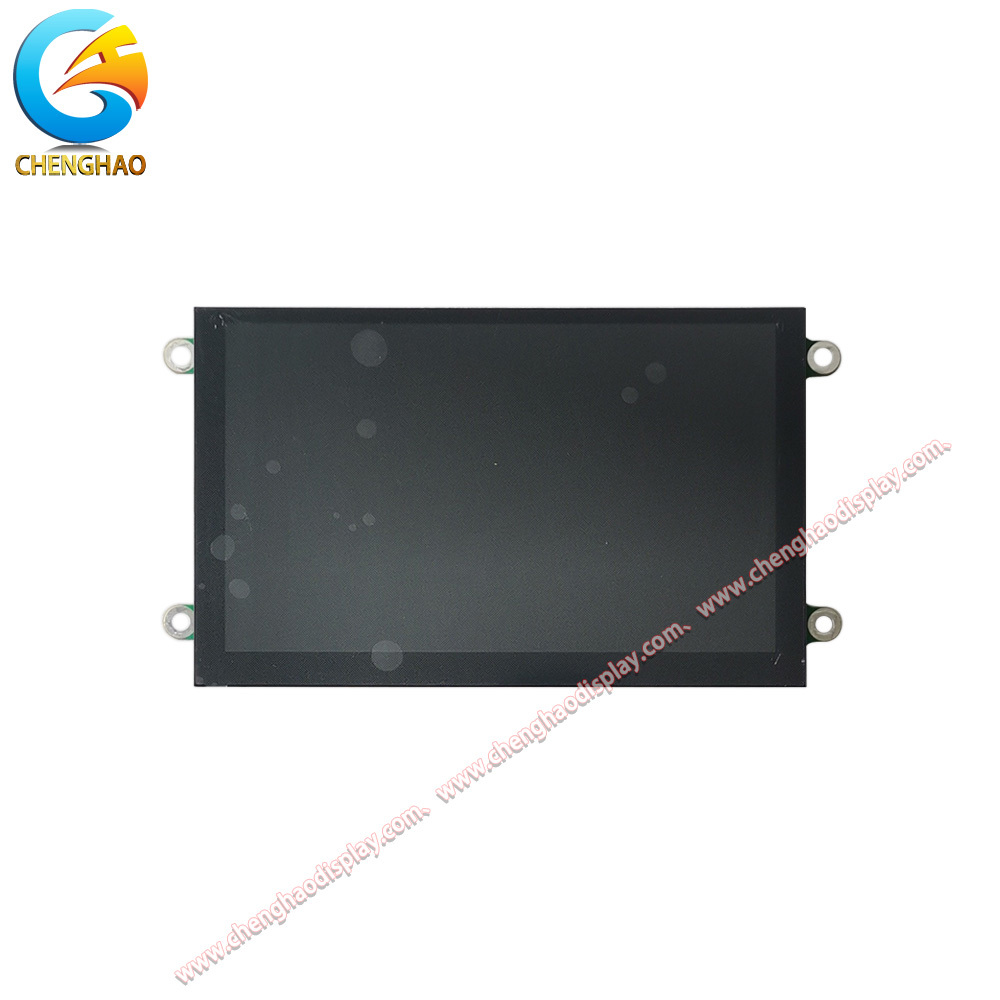

Το CH500WV05B-CT-PA είναι μια μονάδα IPS TFT LCD 5,0 ιντσών που διαθέτει ενσωματωμένη χωρητική οθόνη αφής και ενσωματωμένο ελεγκτή γραφικών EVE2. Με ανάλυση 800 x 480 pixel WVGA και εξαιρετικά υψηλή φωτεινότητα 900 cd/m², αυτή η οθόνη προσφέρει εξαιρετική ευκρίνεια εικόνας και αναγνωσιμότητα από το φως του ήλιου, καθιστώντας την ιδανική για περίπτερα εξωτερικού χώρου, ιατρικές συσκευές και βιομηχανικές εφαρμογές HMI όπου υπάρχει έντονο φως περιβάλλοντος. Η προηγμένη τεχνολογία IPS παρέχει ευρεία γωνία θέασης 80/80/80/80 μοιρών, εξασφαλίζοντας σταθερή αναπαραγωγή χρωμάτων και ποιότητα εικόνας από σχεδόν οποιαδήποτε κατεύθυνση χωρίς χρωματική μετατόπιση ή αναστροφή. Εξοπλισμένη με μια τυπική διεπαφή SPI που υποστηρίζει επίσης λειτουργίες D-SPI και Q-SPI, αυτή η μονάδα προσφέρει ευέλικτη και υψηλής ταχύτητας επικοινωνία δεδομένων, ενώ ελαχιστοποιεί τον αριθμό των απαιτούμενων ακίδων I/O στον κεντρικό ελεγκτή. Η οθόνη λειτουργεί σε λειτουργία μετάδοσης με συνήθως μαύρη τεχνολογία και διαθέτει αντιθαμβωτική επεξεργασία επιφάνειας για την αποτελεσματική ελαχιστοποίηση των αντανακλάσεων από πηγές φωτός περιβάλλοντος. Η ενσωματωμένη χωρητική οθόνη αφής με ανθεκτικό γυάλινο κάλυμμα φακού παρέχει δυνατότητα απόκρισης, ακριβείας και πολλαπλής αφής. Μια ενσωματωμένη πλακέτα προγράμματος οδήγησης PCB είναι προσαρτημένη στο πίσω μέρος της μονάδας, ενσωματώνοντας μια ενσωματωμένη μηχανή βίντεο EVE2 που χειρίζεται την απόδοση οθόνης, την επεξεργασία αφής και την έξοδο ήχου, μειώνοντας σημαντικά την επιβάρυνση του κεντρικού μικροελεγκτή και απλοποιώντας τη σχεδίαση του συστήματος. Με δύο επιλογές σύνδεσης, συμπεριλαμβανομένης της κεφαλίδας κουτιού IDC 20 ακίδων και μιας υποδοχής FFC 20 ακίδων, αυτή η μονάδα προσφέρει ευέλικτες δυνατότητες ενσωμάτωσης για ένα ευρύ φάσμα ενσωματωμένων εφαρμογών σε βιομηχανικές, ιατρικές και έξυπνες οικιακές αγορές.

Χαρακτηριστικά προϊόντος

• Εξαιρετικά υψηλή φωτεινότητα για αναγνωσιμότητα από το φως του ήλιου: Με τυπική φωτεινότητα 900 cd/m², η οθόνη παραμένει καθαρά ορατή ακόμη και κάτω από το άμεσο ηλιακό φως. Αυτό το καθιστά εξαιρετική επιλογή για περίπτερα εξωτερικού χώρου, ηλεκτρονικά θαλάσσης, διεπαφές εξοπλισμού κήπου και κάθε εφαρμογή όπου η οθόνη πρέπει να ανταγωνίζεται τον ισχυρό φωτισμό του περιβάλλοντος. Το κύκλωμα οπίσθιου φωτισμού LED υψηλής φωτεινότητας, που οδηγείται από έναν ειδικό οδηγό LED υψηλής απόδοσης με έλεγχο PWM, εξασφαλίζει σταθερή φωτεινότητα διατηρώντας παράλληλα την απόδοση ισχύος.

• Ενσωματωμένος ελεγκτής γραφικών EVE2 για απλοποιημένο σχεδιασμό συστήματος: Η ενσωματωμένη μηχανή βίντεο * Embedded Video Engine (EVE2) ενσωματώνει έλεγχο οθόνης, διαχείριση αφής και έξοδο ήχου σε ένα ενιαίο τσιπ. Αυτό εξαλείφει την ανάγκη για ξεχωριστό ελεγκτή γραφικών ή buffer πλαισίου, μειώνοντας σημαντικά το κόστος BOM, τον χώρο PCB και τον χρόνο ανάπτυξης υλικολογισμικού. Το EVE2 υποστηρίζει προηγμένα πρωτόγονα γραφικά, απόδοση widget και αναπαραγωγή ήχου, επιτρέποντας πλούσιες διεπαφές ανθρώπου-μηχανής μόνο με έναν μικροελεγκτή χαμηλού κόστους με δυνατότητα SPI.

• Τεχνολογία οθόνης πλήρους γωνίας θέασης IPS: Ο πίνακας IPS (In-Plane Switching) προσφέρει ανώτερη χρωματική απόδοση με γωνίες θέασης 80/80/80/80 μοιρών προς όλες τις κατευθύνσεις. Σε αντίθεση με τα τυπικά πάνελ TN, τα χρώματα παραμένουν σταθερά και ακριβή χωρίς αναστροφή ή σημαντική απώλεια φωτεινότητας όταν τα βλέπουμε από ακραίες γωνίες. Αυτό είναι ιδιαίτερα σημαντικό για συσκευές με ευρείες ή ρυθμιζόμενες θέσεις θέασης, όπως ιατρικός εξοπλισμός, βιομηχανικοί πίνακες ελέγχου και οθόνες εντός οχήματος που μοιράζονται μεταξύ οδηγού και συνοδηγού.

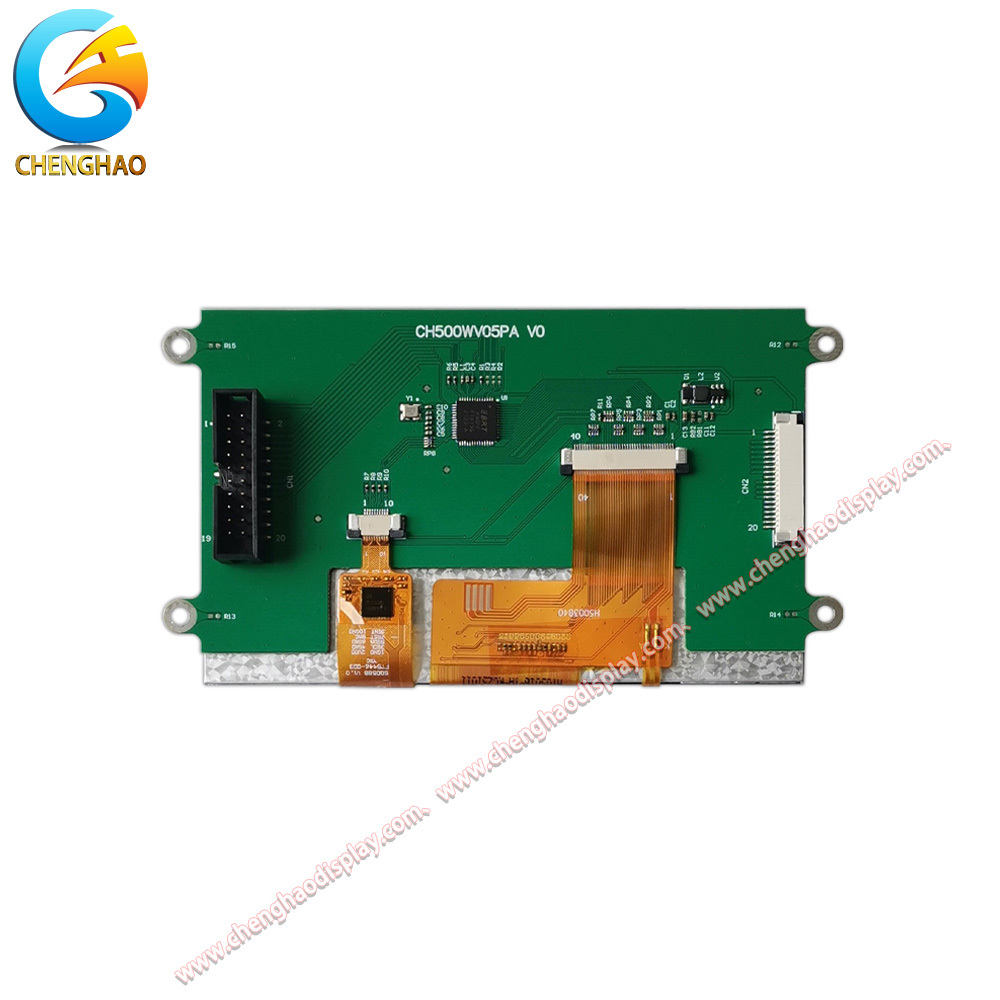

• Συνδεσιμότητα διπλής διεπαφής για ευέλικτη ενσωμάτωση: Η μονάδα προσφέρει δύο ανεξάρτητες επιλογές σύνδεσης: μια κεφαλίδα κουτιού IDC 20 ακίδων 2x10 με βήμα 2,54 mm και μια υποδοχή FFC 20 ακίδων 1,0 χιλιοστών κορυφής επαφής FFC. Αυτός ο σχεδιασμός διπλής διεπαφής επιτρέπει στους μηχανικούς να επιλέξουν την καταλληλότερη μέθοδο σύνδεσης για τη συγκεκριμένη διάταξη PCB και τους μηχανικούς περιορισμούς τους. Η ευέλικτη συνδεσιμότητα μειώνει την ανάγκη για προσαρμοσμένες πλακέτες προσαρμογέων και απλοποιεί τη δημιουργία πρωτοτύπων, την παραγωγή και τη συντήρηση πεδίου.

Σχέδιο προϊόντος

Αναλυτικές Προδιαγραφές

Προσαρμοσμένη εισαγωγή

Στην Shenzhen ChengHao Optoelectronic Co., Ltd., ειδικευόμαστε στην παροχή επαγγελματικών υπηρεσιών προσαρμογής για μονάδες TFT LCD, μονόχρωμες οθόνες LCD και έγχρωμες και μονόχρωμες μονάδες OLED. Για το CH500WV05B-CT-PA και παρόμοιες μονάδες οθόνης, προσφέρουμε ολοκληρωμένες επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών. Η υπηρεσία προσαρμογής FPC μας επιτρέπει την προσαρμογή της δομής του συντελεστή μορφής και της διαμόρφωσης καρφιτσών για να ταιριάζει με συγκεκριμένες διατάξεις σύνδεσης. Υποστηρίζουμε πολλούς τύπους διεπαφής, συμπεριλαμβανομένων των SPI, MCU, RGB, MIPI, LVDS και HDMI, επιτρέποντας την απρόσκοπτη ενσωμάτωση με διάφορους ελεγκτές κεντρικού υπολογιστή. Τα επίπεδα φωτεινότητας μπορούν να προσαρμοστούν από τυπικά 200-300 cd/m² σε διαμορφώσεις υψηλής φωτεινότητας που υπερβαίνουν τα 500 cd/m² σύμφωνα με το περιβάλλον-στόχο. Οι επιλογές της οθόνης αφής περιλαμβάνουν τη χωρητική αφή, την αντίσταση ή τη διαμόρφωση χωρίς αφής. Παρέχουμε επίσης προσαρμογή γυάλινου καλύμματος φακών με ρυθμιζόμενο πάχος, σχήμα, χρώμα, εκτύπωση μεταξοτυπίας και κοπή οπών. Διατίθενται επιλογές επεξεργασίας επιφανειών, όπως αντιθαμβωτικές επικαλύψεις (AG), αντιανακλαστικές (AR) και αντιδαχτυλικές επικαλύψεις (AF) για τη βελτίωση της απόδοσης της οθόνης σε δύσκολα περιβάλλοντα εφαρμογών. Είτε χρειάζεστε μια τυπική μονάδα είτε μια πλήρως προσαρμοσμένη λύση οθόνης, η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας από την ιδέα μέχρι την παραγωγή.

Υποθέσεις Εφαρμογών

• Πίνακες Βιομηχανικού Ελέγχου και HMI: Το μέγεθος 5,0 ιντσών με ανάλυση 800x480 είναι ιδανικό για βιομηχανικές διεπαφές ανθρώπου-μηχανής που χρησιμοποιούνται σε τερματικά προγραμματισμού PLC, ελεγκτές μηχανών CNC και πίνακες αυτοματισμού εργοστασίων. Η υψηλή φωτεινότητα και η αντιθαμβωτική επιφάνεια διασφαλίζουν την αναγνωσιμότητα σε έντονα φωτισμένα εργοστασιακά περιβάλλοντα, ενώ η χωρητική διεπαφή αφής παρέχει διαισθητική αλληλεπίδραση χειριστή. Η διεπαφή SPI απλοποιεί τη σύνδεση με κοινούς βιομηχανικούς μικροελεγκτές και η ευρεία γωνία θέασης επιτρέπει στους χειριστές να διαβάζουν την οθόνη από διαφορετικές θέσεις γύρω από τον εξοπλισμό.

• Οθόνες ιατρικής συσκευής: Η τεχνολογία IPS με γωνίες θέασης 80/80/80/80 καθιστά αυτήν τη μονάδα κατάλληλη για ιατρικό εξοπλισμό παρακολούθησης, φορητές συσκευές διάγνωσης και τερματικά πληροφοριών ασθενών όπου η ακριβής αναπαραγωγή χρώματος και η αναγνωσιμότητα από διάφορες γωνίες είναι κρίσιμες. Η ενσωματωμένη οθόνη αφής επιτρέπει υγιεινές διεπαφές χωρίς κουμπιά που καθαρίζονται και αποστειρώνονται ευκολότερα. Ο ελεγκτής EVE2 μειώνει το φορτίο επεξεργασίας στον κύριο επεξεργαστή της ιατρικής συσκευής, συμβάλλοντας στην κάλυψη των απαιτήσεων κατανάλωσης ενέργειας και πιστοποίησης.

• Πίνακες ελέγχου Smart Home και IoT: Αυτή η μονάδα οθόνης είναι μια εξαιρετική επιλογή για έξυπνους κόμβους ελέγχου σπιτιού, πάνελ αυτοματισμού και διεπαφές πύλης IoT. Ο συμπαγής μορφότυπος 5 ιντσών ταιριάζει καλά σε επιτοίχια πάνελ και επιτραπέζιες συσκευές. Η ενσωματωμένη δυνατότητα εξόδου ήχου του ελεγκτή EVE2 επιτρέπει φωνητικές προτροπές και ήχους ειδοποίησης χωρίς πρόσθετο υλικό ήχου. Η χωρητική διεπαφή αφής υποστηρίζει μοντέρνα αλληλεπίδραση που βασίζεται σε χειρονομίες και η υψηλή φωτεινότητα εξασφαλίζει αναγνωσιμότητα τόσο στους σκοτεινούς διαδρόμους όσο και στους ηλιόλουστους χώρους καθιστικού.

FAQ

Ε: Ποια είναι η τυπική εφαρμογή για τη μονάδα CH500WV05B-CT-PA;Α: Αυτή η μονάδα έχει σχεδιαστεί για βιομηχανικό HMI, ιατρικό εξοπλισμό, πίνακες ελέγχου έξυπνου σπιτιού, περίπτερα εξωτερικού χώρου και οποιοδήποτε ενσωματωμένο σύστημα που απαιτεί έγχρωμη οθόνη υψηλής φωτεινότητας με διεπαφή αφής. Ο ενσωματωμένος ελεγκτής γραφικών EVE2 το καθιστά ιδιαίτερα κατάλληλο για εφαρμογές όπου η μείωση του φορτίου του κεντρικού επεξεργαστή και η απλοποίηση της σχεδίασης υλικού αποτελούν προτεραιότητα.

Ε: Η μονάδα περιλαμβάνει την οθόνη αφής ή πρέπει να την αγοράσω ξεχωριστά;Α: Το CH500WV05B-CT-PA διαθέτει ενσωματωμένο χωρητικό πάνελ αφής και γυάλινο κάλυμμα φακού προσυναρμολογημένο. Δεν απαιτείται επιπλέον αγορά πάνελ αφής. Ο χειρισμός του ελεγκτή αφής γίνεται από τον ενσωματωμένο επεξεργαστή EVE2, επομένως δεν απαιτείται IC εξωτερικού ελεγκτή αφής.

Ε: Ποιοι μικροελεγκτές ή επεξεργαστές είναι συμβατοί με τη διεπαφή SPI;Α: Οποιοσδήποτε μικροελεγκτής με διασύνδεση SPI μπορεί να επικοινωνήσει με αυτήν την ενότητα, συμπεριλαμβανομένων των STM32, ESP32, Arduino, Raspberry Pi Pico και πολλών άλλων. Ο ελεγκτής γραφικών EVE2 χειρίζεται όλη την απόδοση της οθόνης και την επεξεργασία αφής, επομένως το κεντρικό MCU χρειάζεται μόνο να στέλνει εντολές γραφικών μέσω SPI, καθιστώντας το συμβατό ακόμη και με μικροελεγκτές χαμηλού αριθμού ακίδων και χαμηλής απόδοσης.

Ε: Μπορώ να χρησιμοποιήσω ταυτόχρονα την κεφαλίδα IDC και την υποδοχή FFC;A: Όχι, το CN1 (IDC Box Header) και το CN2 (FFC Connector) μοιράζονται τις ίδιες εκχωρήσεις ακίδων και έχουν σχεδιαστεί ως εναλλακτικές επιλογές σύνδεσης. Θα πρέπει να χρησιμοποιείτε μόνο μία μέθοδο σύνδεσης κάθε φορά. Επιλέξτε την επιλογή που ταιριάζει καλύτερα με τη διάταξη PCB και τον μηχανικό σχεδιασμό σας.

Ε: Ποιο είναι το πλεονέκτημα του ενσωματωμένου ελεγκτή EVE2 σε σύγκριση με μια τυπική μονάδα TFT;A: Ο ελεγκτής EVE2 εξαλείφει την ανάγκη για ξεχωριστό επεξεργαστή γραφικών, μνήμη RAM frame buffer και ελεγκτή αφής. Χειρίζεται την προετοιμασία της οθόνης, την απόδοση γραφικών, την αίσθηση αφής και την αναπαραγωγή ήχου, όλα σε ένα τσιπ. Αυτό μειώνει το κόστος BOM, την πολυπλοκότητα των PCB, την κατανάλωση ενέργειας και τον χρόνο ανάπτυξης υλικολογισμικού. Οι εφαρμογές που απαιτούν τυπικά έναν μικροελεγκτή προηγμένης τεχνολογίας με ελεγκτή TFT-LCD μπορούν να χρησιμοποιήσουν αντ 'αυτού μια απλούστερη, χαμηλότερου κόστους MCU με δυνατότητα SPI.

Ε: Η αντιθαμβωτική επιφάνεια επηρεάζει την ευαισθησία στην αφή;Α: Όχι, η αντιθαμβωτική επιφανειακή επεξεργασία (AG) εφαρμόζεται στην εξωτερική επιφάνεια του γυάλινου καλύμματος του φακού και δεν επηρεάζει την ευαισθησία ή την ακρίβεια της χωρητικής αφής. Η επεξεργασία AG μειώνει τις αντανακλάσεις από τις πηγές φωτός περιβάλλοντος, βελτιώνοντας την αναγνωσιμότητα χωρίς να διακυβεύεται η απόδοση αφής.

Ε: Ποια είναι η διάρκεια ζωής του οπίσθιου φωτισμού LED σε φωτεινότητα 900 cd/m²;Α: Ο οπίσθιος φωτισμός LED βαθμολογείται για τυπικά 30.000 έως 50.000 ώρες λειτουργίας με ονομαστικό ρεύμα. Το ενσωματωμένο πρόγραμμα οδήγησης LED με έλεγχο PWM επιτρέπει τη ρύθμιση της φωτεινότητας του οπίσθιου φωτισμού, γεγονός που μπορεί να παρατείνει τη διάρκεια ζωής του οπίσθιου φωτισμού όταν λειτουργεί σε μειωμένα επίπεδα φωτεινότητας σε εσωτερικά περιβάλλοντα.
