1.9 ιντσών 170x320 IPS TFT LCD Ενότητα οθόνης αφής χωρητικότητας 8-bit SPI 400 cd/m2 Αδιάβροχη

Περιγραφή του προϊόντος

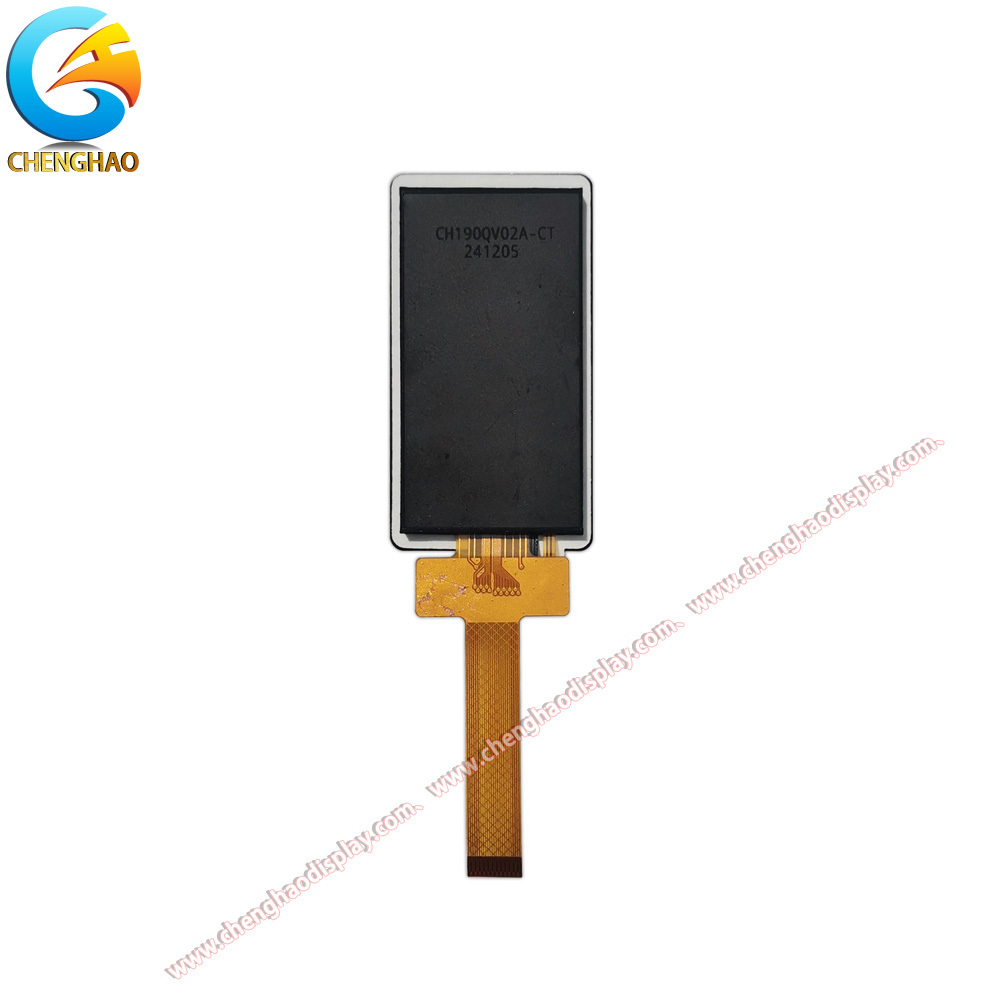

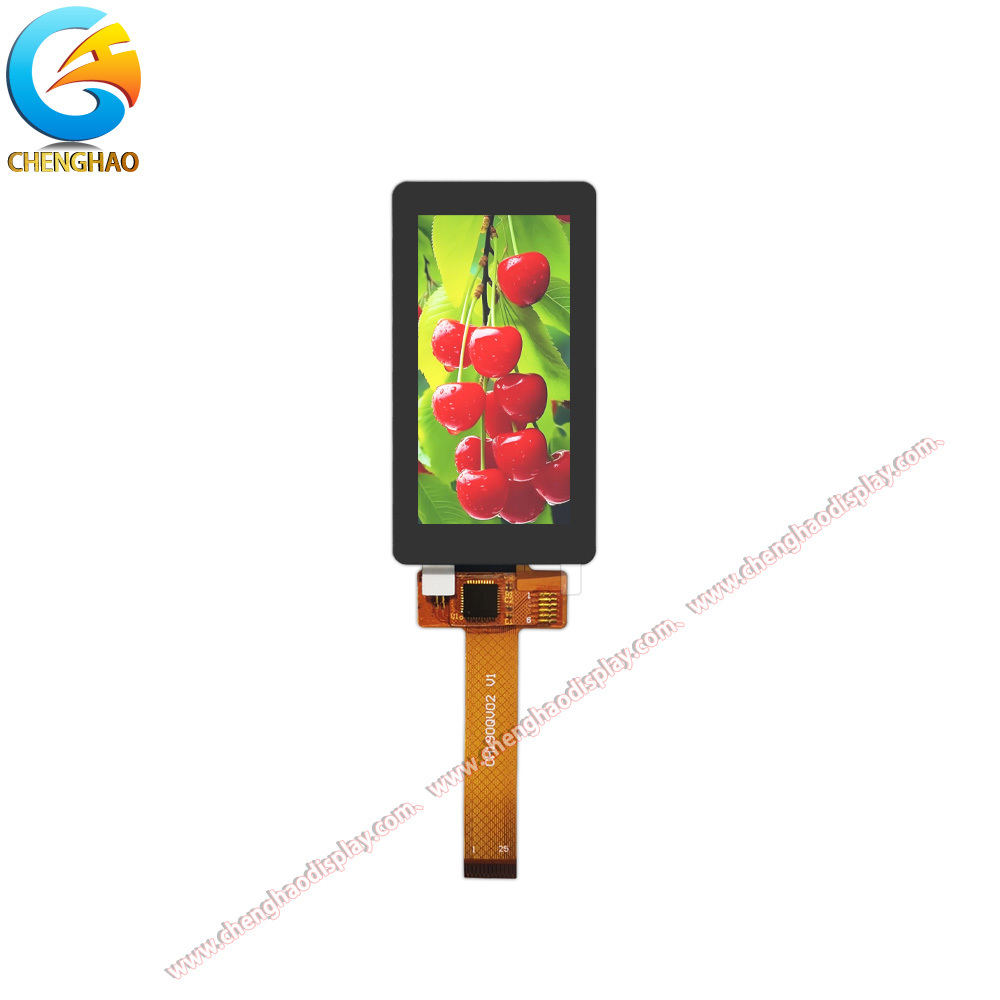

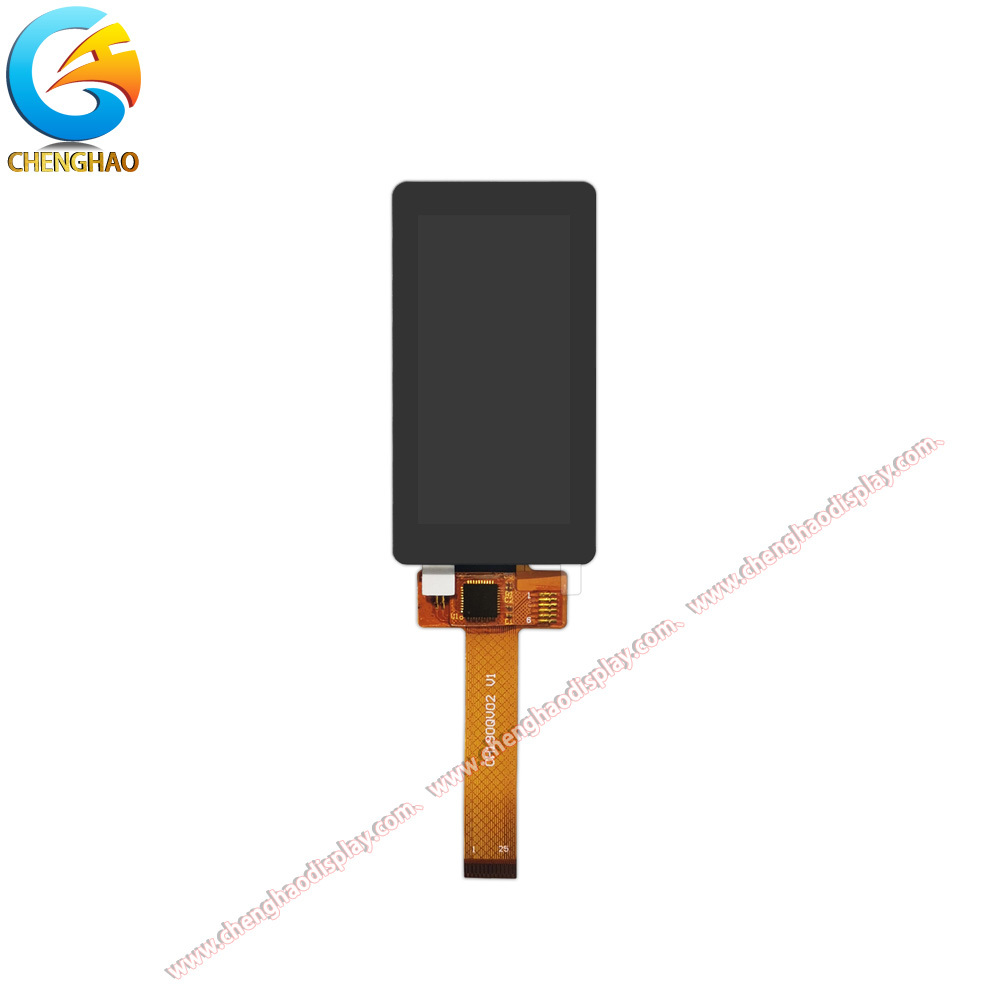

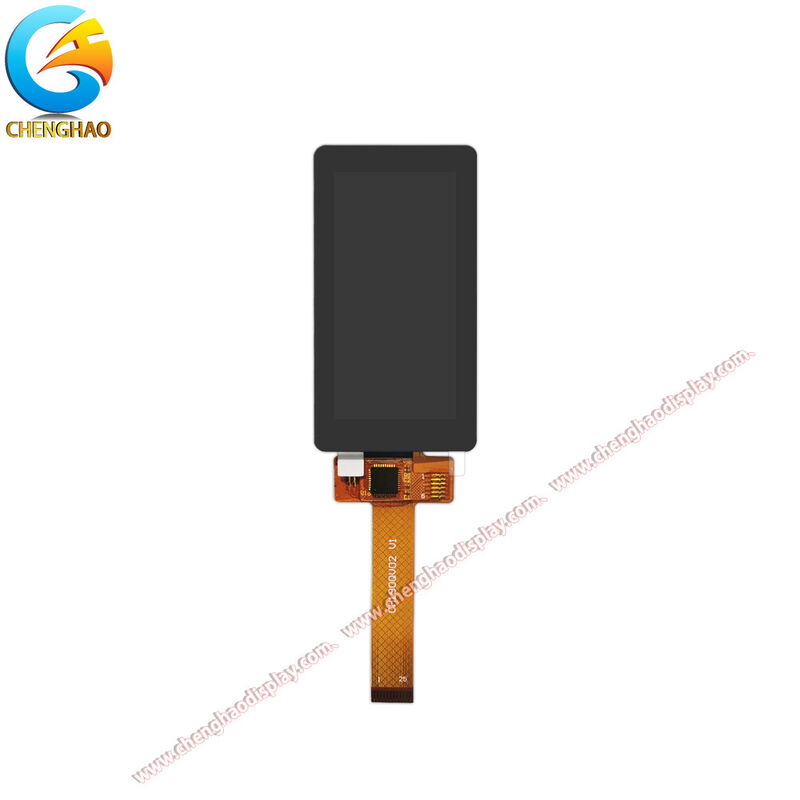

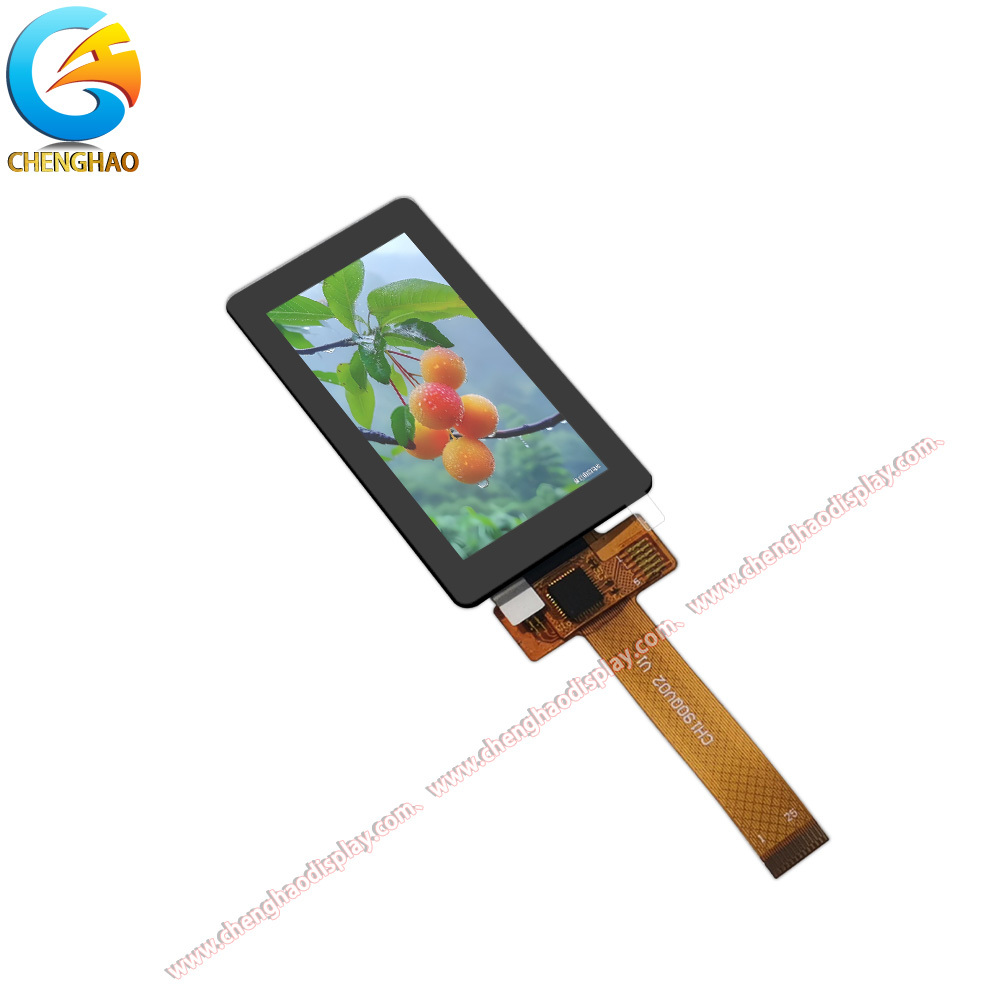

Ο CH190QV02A-CT είναι μια συμπαγή μονάδα οθόνης LCD TFT 1,9 ιντσών που έχει σχεδιαστεί για εφαρμογές που απαιτούν μια οθόνη μικρού μορφότυπου υψηλής απόδοσης με ενσωματωμένη λειτουργία χωρητικής αφής.Η ενότητα αυτή διαθέτει ανάλυση 170x320 pixel (RGB) σε διαμόρφωση πίνακα IPS (In-Plane Switching) με μεταδοτική, κανονικά μαύρη λειτουργία οθόνης, παρέχοντας εξαιρετική ποιότητα εικόνας με ευρείες γωνίες θέασης και συνεπή αναπαραγωγή χρώματος από σχεδόν κάθε κατεύθυνση.

Με ονομαστική φωτεινότητα 400 cd/m2, η εν λόγω μονάδα οθόνης είναι κατάλληλη τόσο για εσωτερικά όσο και για εξωτερικά περιβάλλοντα, όπου η αναγνώσιμη ικανότητα υπό συνθήκες περιβάλλοντος φωτισμού είναι σημαντική.Η ενότητα υποστηρίζει διπλές επιλογές διεπαφής, συμπεριλαμβανομένης της 4-γραμμικής 8-bit SPI και της 8-bit παράλληλης διεπαφής συστήματος i80, παρέχοντας ευέλικτη ολοκλήρωση με ένα ευρύ φάσμα μικροελεγκτών και ενσωματωμένων συστημάτων.

Το ενσωματωμένο χωρητικό πάνελ αφής (CTP) χρησιμοποιεί πρωτόκολλο επικοινωνίας I2C για αξιόπιστη και ευαίσθητη εισροή αφής, εξαλείφοντας την ανάγκη για ξεχωριστή ενσωμάτωση χειριστή αφής.Οι συνολικές διαστάσεις της μονάδας μετρούν 49.72mm x 25.80mm (TFT OD) με ενεργό περιοχή 42,72mm x 22,70mm, που στεγάζεται σε εξωτερική διάσταση φακού 55,83mm x 29,50mm. Η οθόνη χρησιμοποιεί φακό κάλυψης γυαλιού πάχους 0,7mm για την προστασία της επιφάνειας.

Σχεδιασμένη με αδιάβροχη δομή και 25-πιν σύνδεσμο FPC (FH35C-25S-0.3SHW ((50)), η ενότητα αυτή μπορεί να αντέξει δύσκολα περιβάλλοντα λειτουργίας διατηρώντας την αξιόπιστη συνδεσιμότητα σήματος.Η μονάδα λειτουργεί εντός εύρους τάσης 2.8V έως 3.3V και είναι κατάλληλο για εφαρμογές στον βιομηχανικό έλεγχο, ιατρικό εξοπλισμό, έξυπνες οικιακές συσκευές, φορητά όργανα,και τερματικά IoT όπου η αποδοτικότητα χώρου και η ποιότητα οθόνης είναι κρίσιμες απαιτήσεις.

Το χωρητικό περιβάλλον επαφής με το άγγιγμα υποστηρίζει χειρονομίες πολλαπλών επαφών, βελτιώνοντας την αλληλεπίδραση του χρήστη σε διεπαφές με βάση το μενού και εφαρμογές πίνακα ελέγχου.Η τεχνολογία IPS εξασφαλίζει ότι η οθόνη διατηρεί εξαιρετική αντίθεση και ακρίβεια χρώματος σε γωνίες θέασης έως και 80 μοίρες σε όλες τις κατευθύνσεις, καθιστώντας την ιδανική για συσκευές όπου πολλοί χρήστες μπορεί να χρειαστεί να δουν την οθόνη ταυτόχρονα ή όπου η οθόνη μπορεί να τοποθετηθεί σε διαφορετικές γωνίες μέσα στο περίβλημα του τελικού προϊόντος.

Χαρακτηριστικά του προϊόντος

1Συγκινητική οθόνη IPS 1.9 ιντσών με ανάλυση 170x320

Το CH190QV02A-CT χρησιμοποιεί προηγμένη τεχνολογία IPS (In-Plane Switching) για να προσφέρει εξαιρετική απόδοση προβολής σε ένα συμπαγές συντελεστή φόρμας 1,9 ιντσών.Σε αντίθεση με τα τυπικά πάνελ TN που υποφέρουν από αλλαγή χρώματος και υποβάθμιση της αντίθεσης σε γωνίες εκτός κέντρου, αυτή η μονάδα IPS διατηρεί σταθερή ακρίβεια χρώματος και ποιότητα εικόνας σε έναν πλήρη κώνο προβολής 80 μοιρών σε όλες τις κατευθύνσεις.ευανάγνωστο κείμενο και λεπτομερή γραφικά σε μια μικρή ενεργή περιοχή μόλις 42.72mm x 22.70mm, καθιστώντας το ιδανικό για περιορισμένες εφαρμογές χώρου όπως χειροκίνητα όργανα, ιατρικά ανιχνευτικά και συμπαγείς πίνακες HMI όπου κάθε χιλιοστόμετρο μετρά.

2. Ηλιακό φως Διαβάσιμο 400 cd/m2 φωτεινότητα

Με ένταση φωτεινότητας 400 cd/m2, η εν λόγω μονάδα οθόνης προσφέρει εξαιρετική ευανάγνωση τόσο σε εσωτερικό όσο και σε ημιεξωτερικό περιβάλλον.Το φως πίσω με υψηλή φωτεινότητα διασφαλίζει ότι το περιεχόμενο της οθόνης παραμένει ορατό υπό έντονες συνθήκες φωτισμού περιβάλλοντοςΌταν συνδυάζεται με τη φυσικά υψηλή αναλογία αντίθεσης του πίνακα IPS, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την ανάλυση των διαστάσεων της οθόνης.το φως πίσω 400 cd/m2 παρέχει ζωντανά χρώματα και βαθύ μαύρο που βελτιώνει την εμπειρία του χρήστη σε διάφορα σενάρια εφαρμογής.

3Ενσωματωμένη χωρητική επαφή με διεπαφή I2C

Η ενότητα συνοδεύεται από ένα συσσωρευτικό πίνακα επαφής (CTP) που εξαλείφει την πολυπλοκότητα της προμήθειας και της συναρμολόγησης ενός ξεχωριστού εξαρτήματος επαφής.Ο χειριστής επαφής επικοινωνεί μέσω του βιομηχανικού προτύπου I2CΤο γυάλινο κάλυμμα φακού με πάχος 0.Το 7mm παρέχει ισχυρή προστασία της επιφάνειας, διατηρώντας παράλληλα εξαιρετική ευαισθησία στην αφή και οπτική σαφήνειαΗ ενσωματωμένη λύση αυτή μειώνει το κόστος BOM, εξοικονομεί χώρο PCB και επιταχύνει τον χρόνο κυκλοφορίας για τους προγραμματιστές προϊόντων.

4- Ευελιξία διπλής διεπαφής: SPI και i80 παράλληλο

Ο CH190QV02A-CT υποστηρίζει τόσο τις λειτουργίες παράλληλης διεπαφής 8-bit SPI 4 γραμμών όσο και τις λειτουργίες 8-bit i80-system, δίνοντας στους σχεδιαστές την ελευθερία να επιλέγουν την πλέον κατάλληλη διεπαφή για την εφαρμογή τους.Η λειτουργία SPI είναι ιδανική για συστήματα με περιορισμένη διαθεσιμότητα GPIOΗ παράλληλη διεπαφή i80 προσφέρει υψηλότερη απόδοση δεδομένων,καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν συχνές ενημερώσεις οθόνης ή κινούμενο περιεχόμενοΟ σχεδιασμός διπλής διεπαφής εξασφαλίζει συμβατότητα με ένα ευρύ φάσμα πλατφορμών MCU, συμπεριλαμβανομένων των STM32, ESP32, Renesas.

5- Αδιάβροχη δομή για σκληρά περιβάλλοντα

Η εν λόγω μονάδα LCD έχει σχεδιαστεί με ειδική υδροστεγή κατασκευή και έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε περιβάλλοντα όπου μπορεί να υπάρχει υγρασία, σκόνη ή συμπύκνωση.Η προστατευτική σφραγίδα γύρω από το σύνολο των φακών και του FPC, σε συνδυασμό με το γυαλί κάλυψης 0,7 mm και τη δομή D.S.T (Double-Sided Tape), δημιουργεί ένα εμπόδιο κατά της εισόδου υγρών και σωματιδίων.Αυτό καθιστά το μοντέλο μια εξαιρετική επιλογή για εξοπλισμό εξωτερικών χώρων, μηχανήματα επεξεργασίας τροφίμων, χώροι ιατρικής αποστείρωσης και συστήματα βιομηχανικού αυτοματισμού όπου η περιβαλλοντική ανθεκτικότητα είναι μια κρίσιμη απαίτηση.

Σχέδιο προϊόντος

Λεπτομερείς προδιαγραφές

Προσαρμοσμένη εισαγωγή

Η Shenzhen Chenghao Optoelectronic Co., Ltd. προσφέρει ολοκληρωμένες υπηρεσίες προσαρμογής για τις μονάδες TFT LCD, τις οθόνες mono LCD, τις έγχρωμες μονάδες OLED και τις μονάδες mono OLED.Με πολυετή εμπειρία στην κατασκευή μονάδων οθόνης, καταλαβαίνουμε ότι οι λύσεις οθόνης που είναι έτοιμες δεν ανταποκρίνονται πάντα στις ειδικές απαιτήσεις κάθε εφαρμογής.Η ομάδα μηχανικών μας συνεργάζεται στενά με τους πελάτες για να αναπτύξει προσαρμοσμένες λύσεις οθόνης που αντιμετωπίζουν μοναδικούς περιορισμούς σχεδιασμού, των περιβαλλοντικών συνθηκών και των στόχων επιδόσεων.

Προσαρμογή FPC:Προσφέρουμε ευέλικτες υπηρεσίες σχεδιασμού και κατασκευής FPC (ευέλικτο έντυπο κύκλωμα), συμπεριλαμβανομένης της προσαρμογής της δομής σχήματος, του σχήματος του χρυσού δακτυλίου και της προσαρμογής του αριθμού των καρφίτλων.Αν χρειάζεστε ένα συγκεκριμένο προσανατολισμό συνδέσμου, παρατεταμένο μήκος καλωδίου ή πρόσθετη προστασία EMI, οι δυνατότητες προσαρμογής FPC μας εξασφαλίζουν απρόσκοπτη ενσωμάτωση με τον κύριο σχεδιασμό PCB σας.

Προσαρμογή διεπαφής:Οι ενότητες μας υποστηρίζουν μια μεγάλη ποικιλία επιλογών διεπαφής, συμπεριλαμβανομένων SPI, MCU, RGB, MIPI, LVDS, eDP και HDMI. Μπορούμε να προσαρμόσουμε το σχήμα οδήγησης για να ταιριάζει με το προτιμώμενο MCU ή επεξεργαστή εφαρμογής,μείωση της ανάγκης για μετατροπές επιπέδου ή μετατροπές πρωτοκόλλου στην αρχιτεκτονική του συστήματος.

Προσαρμογή φωτεινότητας:Ανάλογα με το περιβάλλον εφαρμογής σας, προσφέρουμε πρότυπα επίπεδα φωτεινότητας (200-300 cd/m2), επιλογές υψηλής φωτεινότητας (500 cd/m2 και άνω) και ρυθμιζόμενες διαμορφώσεις φώτων.Για το CH190QV02A-CT, η τυποποιημένη φωτεινότητα 400 cd/m2 μπορεί να προσαρμοστεί σε ειδικές απαιτήσεις ορατότητας εσωτερικού ή εξωτερικού χώρου.

Επιλογές πίνακα αφής:Παρέχουμε χωρητικές επαφές (CTP), αντίστοιχες επαφές και μη επαφές, με βάση τις ανάγκες της εφαρμογής σας.Για σύγχρονες διεπαφές που απαιτούν χειρονομίες πολλαπλών επαφών και ομαλή αλληλεπίδραση με τον χρήστη, οι λύσεις capacitive touch παρέχουν εξαιρετική ανταπόκριση.

Επεξεργασία κατά της λάμψης (AG):Για να βελτιώσουμε την αναγνώσιμότητα σε φωτεινά περιβάλλοντα, προσφέρουμε επεξεργασία επιφάνειας κατά της λάμψης που μειώνει την αντανάκλαση του φωτός του περιβάλλοντος.και ιατρικού εξοπλισμού όπου η λάμψη της οθόνης μπορεί να θέσει σε κίνδυνο τη χρησιμότητα.

Προσαρμογή φακού γυαλιού:Η υπηρεσία προσαρμογής των φακών του γυαλιού μας επιτρέπει προσαρμογές στο πάχος (από 0,5 mm έως 2,0 mm), το σχήμα (στρογγυλές γωνίες, εγκοπές ή ειδικά τεμάχια), το χρώμα (λευκό, μαύρο ή προσαρμοσμένο),και εκτύπωση με μεταξένια οθόνη (λόγωα)Το CH190QV02A-CT διαθέτει φακό κάλυψης 0,7 mm με μαύρο περιθώριο μεταξοειδούς οθόνης, και μπορούμε να τροποποιήσουμε αυτές τις παραμέτρους ώστε να ταιριάζουν με την αισθητική του σχεδιασμού του προϊόντος σας.

Με το ευέλικτο MOQ και τις δυνατότητες γρήγορης δημιουργίας πρωτοτύπων, το Chenghao είναι ο ιδανικός συνεργάτης σας για προσαρμοσμένες λύσεις οθόνης που επιταχύνουν τον κύκλο ανάπτυξης του προϊόντος σας και μειώνουν το χρόνο κυκλοφορίας στην αγορά.

Υπόθεση προσφυγής

1Βιομηχανικό χειροκίνητο τερματικό

Ο συμπαγής συντελεστής φόρμας 1.9 ιντσών και η αδιάβροχη κατασκευή κάνουν το CH190QV02A-CT μια εξαιρετική επιλογή για χειροκίνητα βιομηχανικά τερματικά που χρησιμοποιούνται στη διαχείριση αποθηκών, παρακολούθηση εφοδιαστικών,και αιτήσεις υπηρεσίας πεδίουΗ ανάλυση 170x320 pixel παρέχει επαρκή εικόνα για την εμφάνιση καταλόγων αποθεμάτων, αποτελεσμάτων σάρωσης barcode,και προκλήσεις πλοήγησης, διατηρώντας ταυτόχρονα ένα αποτύπωμα συσκευής αρκετά μικρό για λειτουργία με ένα χέριΗ φωτεινότητα 400 cd/m2 εξασφαλίζει ευανάγνωση τόσο στις εσωτερικές αποθήκες όσο και στους εξωτερικούς χώρους φόρτωσης.ενώ η χωρητική επαφή με την επαφή επιτρέπει την διαισθητική πλοήγηση σε μενού και την εισαγωγή δεδομένων χωρίς την ανάγκη για φυσικά πληκτρολόγιαΗ αδιάβροχη δομή προστατεύει την οθόνη από την υγρασία και τη σκόνη που συναντάται σε βιομηχανικά περιβάλλοντα, παρατείνοντας τη διάρκεια ζωής της συσκευής και μειώνοντας τις απαιτήσεις συντήρησης.

2Ιατρική συσκευή παρακολούθησης

Στον ιατρικό τομέα, το CH190QV02A-CT είναι κατάλληλο για φορητό διαγνωστικό εξοπλισμό και συσκευές παρακολούθησης ασθενών όπου το μέγεθος, η αξιοπιστία και η ποιότητα εμφάνισης είναι κρίσιμες.Η τεχνολογία IPS παρέχει συνεπή αναπαραγωγή χρώματος και αντίθεση σε μεγάλες γωνίες θέασης, η οποία είναι απαραίτητη για τους ιατρικούς επαγγελματίες που ενδέχεται να χρειαστεί να βλέπουν την οθόνη από διάφορες θέσεις κατά τη διάρκεια των διαδικασιών.Η χωρητική διεπαφή αφής επιτρέπει τη χειραποστολή με γάντια όταν έχει ρυθμιστεί κατάλληλα, καθιστώντας το κατάλληλο για κλινικά περιβάλλοντα όπου τα πρωτόκολλα υγιεινής απαιτούν προστασία από φραγμούς.Το ευρύ εύρος θερμοκρασίας λειτουργίας και η αδιάβροχη σχεδίαση της ενότητας την καθιστούν επίσης κατάλληλη για ιατρικές συσκευές που μπορούν να αποστειρωθούν και πρέπει να αντέχουν σε περιοδικό καθαρισμό και απολύμανση.

3. Πίνακα ελέγχου έξυπνης κατοικίας

Το λεπτό προφίλ και η ενσωματωμένη δυνατότητα αφής του CH190QV02A-CT το καθιστούν μια ιδανική λύση οθόνης για πίνακες ελέγχου έξυπνου σπιτιού, θερμοστάτες και διεπαφές παρακολούθησης του περιβάλλοντος.Η οθόνη 9 ιντσών είναι αρκετά μεγάλη για να δείχνει τις ενδείξεις θερμοκρασίας, τα επίπεδα υγρασίας, τα εικονίδια κατάστασης του συστήματος και τα χειριστήρια με βάση το άγγιγμα, ενώ παραμένουν αδιάκριτα όταν τοποθετούνται στους τοίχους ή ενσωματώνονται σε εξοπλισμό οικιακής αυτοματοποίησης.Οι επιλογές διπλής διεπαφής (SPI και i80) παρέχουν ευελιξία για ενσωμάτωση με δημοφιλή χειριστήρια έξυπνου σπιτιού και πλατφόρμες πύλης IoT, ενώ η φωτεινότητα των 400 cd/m2 εξασφαλίζει ότι η οθόνη παραμένει ευανάγνωστη σε διάφορες εσωτερικές συνθήκες φωτισμού, από αμυδρά φωτισμένους διαδρόμους έως ηλιακά φωτισμένα σαλόνια.

Γενικές ερωτήσεις

Ε: Μπορεί η ενότητα οθόνης να χρησιμοποιηθεί σε εξωτερικούς χώρους;

Ναι, το CH190QV02A-CT διαθέτει φωτεινότητα 400 cd/m2, η οποία παρέχει καλή αναγνώσιμη ικανότητα σε ημιεξωτερικά περιβάλλοντα και σε σκιασμένες εξωτερικές περιοχές.συνιστούμε να αξιολογήσετε την οθόνη υπό τις συγκεκριμένες συνθήκες φωτισμού σαςΗ υπηρεσία προσαρμογής μας μπορεί επίσης να αυξήσει τη φωτεινότητα σε 500 cd/m2 ή υψηλότερη αν χρειαστεί.

Ε2: Ποιο είναι το επίπεδο τάσης διεπαφής αυτής της μονάδας;

Η μονάδα λειτουργεί σε τάση Ε/Υ από 2,8V έως 3,3V, συμβατή με τα τυποποιημένα λογικά συστήματα 3,3V.μπορούμε να παρέχουμε συστάσεις για κατάλληλες λύσεις μετατόπισης επιπέδου.

Ε3: Υποστηρίζει η χωρητική οθόνη αφής χειρονομίες πολλαπλής αφής;

Ναι, ο ενσωματωμένος χωρητικός ελεγκτής αφής υποστηρίζει βασικές χειρονομίες πολλαπλής αφής, συμπεριλαμβανομένων των χτυπήσεων, διπλού χτυπήματος, σάρωσης και τσιμπήματος.Η διεπαφή I2C παρέχει ανταποκριτική μετάδοση δεδομένων αφής για ομαλή αλληλεπίδραση με τον χρήστηΤο πάνελ αφής μπορεί επίσης να προσαρμοστεί για χειριστήρα με γάντια, εάν απαιτείται για ιατρικές ή βιομηχανικές εφαρμογές.

Ε4: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ) για αυτό το μοντέλο;

Για την κατασκευή πρωτοτύπων και την παραγωγή μικρής κλίμακας, προσφέρουμε ποσότητες δειγμάτων.Παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας για συγκεκριμένες πληροφορίες MOQ με βάση τις απαιτήσεις του έργου σας.

Ε5: Μπορεί να προσαρμοστεί το συνδετήρα FPC ή το μήκος καλωδίου;

Όπως περιγράφεται στην εισαγωγή προσαρμογής, προσφέρουμε πλήρη προσαρμογή FPC, συμπεριλαμβανομένου του τύπου συνδέσμου, του αριθμού των καρφίτ, του μήκους του καλωδίου και του σχεδιασμού χρυσού δαχτυλιδιού.3SHW(50) διαμόρφωση συνδέσμου δεν ταιριάζει με την διάταξη PCB σας, η ομάδα μηχανικών μας μπορεί να σχεδιάσει μια προσαρμοσμένη λύση FPC για να εξασφαλίσει την κατάλληλη προσαρμογή και την αξιόπιστη σύνδεση.

Ε6: Είναι η οθόνη κατάλληλη για συσκευές που λειτουργούν με μπαταρία;

Ε: Η ενότητα έχει πιστοποίηση RoHS;

Ναι, όλα τα προϊόντα της Shenzhen Chenghao Optoelectronic Co., Ltd. κατασκευάζονται σύμφωνα με τις οδηγίες RoHS..Τα έγγραφα πιστοποίησης RoHS είναι διαθέσιμα κατόπιν αιτήματος.
