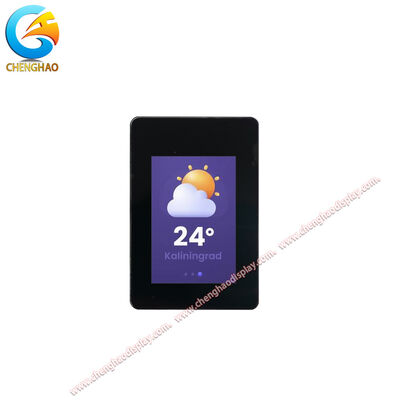

1.14 ιντσών IPS TFT LCD Module SPI Interface Wide Temperature για βιομηχανικές εφαρμογές

Περιγραφή προϊόντος

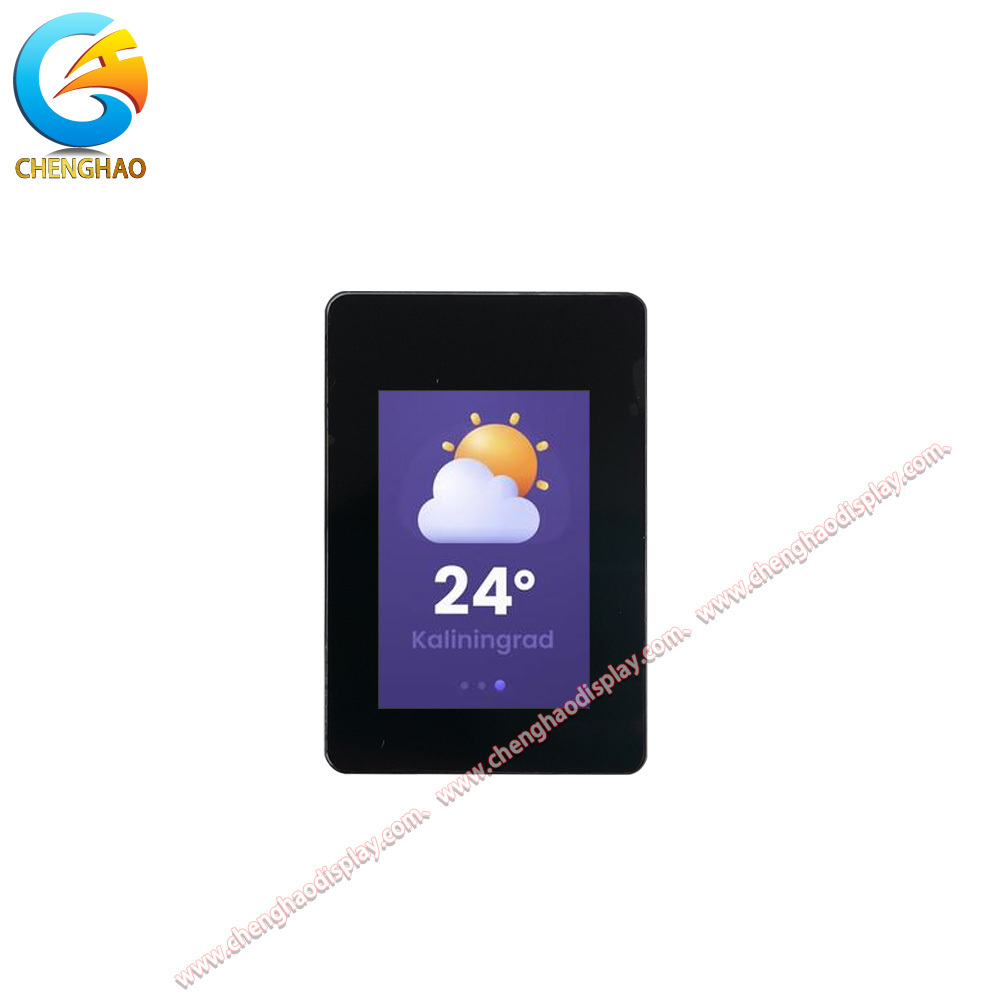

Το CH114QV01A-L-PA είναι μια συμπαγής μονάδα IPS TFT LCD 1,14 ιντσών σχεδιασμένη για βιομηχανικές και ενσωματωμένες εφαρμογές που απαιτούν αξιόπιστη απόδοση οθόνης σε περιβάλλοντα περιορισμένου χώρου. Αυτή η οθόνη μικρής μορφής διαθέτει ανάλυση 135×RGB×240 κουκκίδων, παρέχοντας καθαρές και ευκρινείς εικόνες κατάλληλες για διεπαφές χρήστη, δείκτες κατάστασης και πίνακες οπτικοποίησης δεδομένων.

Χτισμένη με προηγμένη τεχνολογία IPS (In-Plane Switching), αυτή η μονάδα TFT LCD προσφέρει εξαιρετική γωνία θέασης 80/80/80/80 μοιρών, εξασφαλίζοντας σταθερή αναπαραγωγή χρωμάτων και ποιότητα εικόνας από σχεδόν οποιαδήποτε κατεύθυνση θέασης. Η λειτουργία μετάδοσης οθόνης με κανονική μαύρη κατάσταση παρέχει εξαιρετική αναλογία αντίθεσης, καθιστώντας την ιδανική τόσο για εσωτερικούς όσο και για περιβάλλοντα ελεγχόμενου φωτισμού.

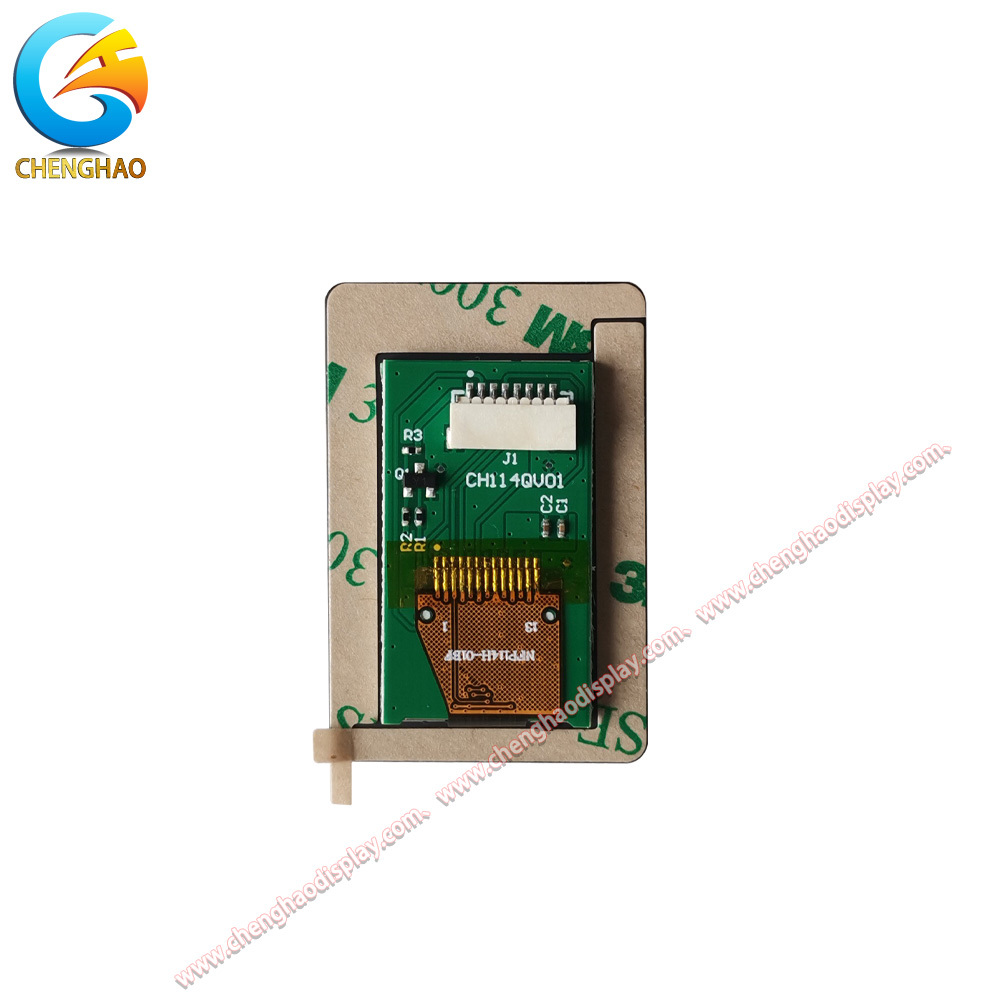

Η μονάδα χρησιμοποιεί πρωτόκολλο επικοινωνίας SPI (Serial Peripheral Interface), το οποίο μειώνει σημαντικά τον αριθμό των απαιτούμενων ακίδων σύνδεσης σε μόλις 8 ακίδες στο FPC. Αυτή η απλοποιημένη αρχιτεκτονική διεπαφής καθιστά το CH114QV01A-L-PA ιδιαίτερα κατάλληλο για ενσωμάτωση με μικροελεγκτές και ενσωματωμένα συστήματα όπου οι πόροι GPIO είναι περιορισμένοι.

Με τυπική φωτεινότητα 350 cd/m², αυτή η οθόνη προσφέρει επαρκή φωτεινότητα για τις περισσότερες εφαρμογές εσωτερικού χώρου, διατηρώντας παράλληλα την απόδοση ισχύος. Η μονάδα έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε ένα ευρύ φάσμα θερμοκρασιών από -20°C έως +70°C, με δυνατότητα αποθήκευσης που εκτείνεται από -30°C έως +80°C, εξασφαλίζοντας αξιόπιστη απόδοση σε απαιτητικά βιομηχανικά περιβάλλοντα.

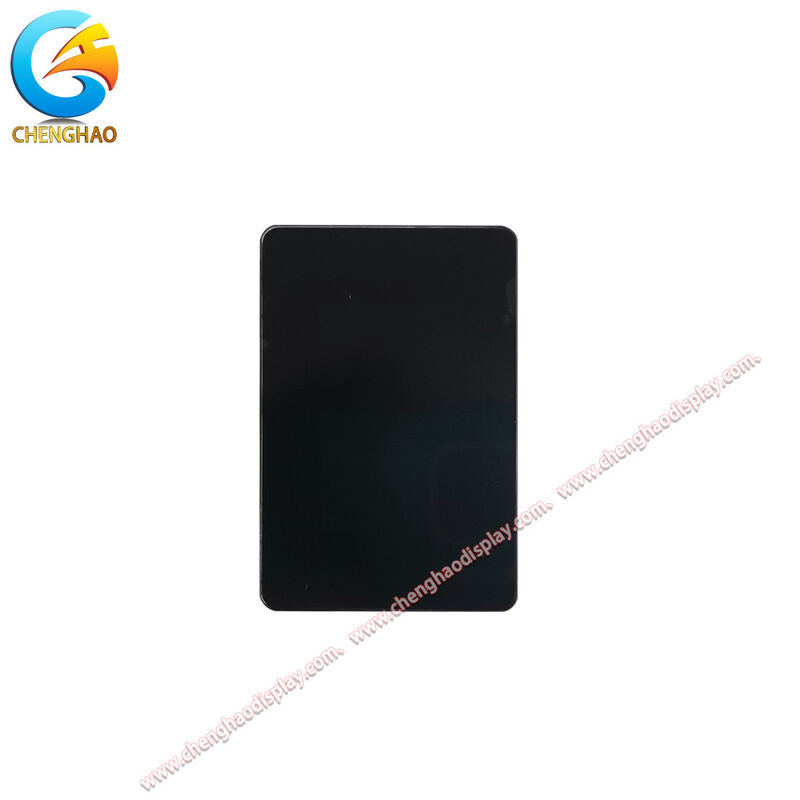

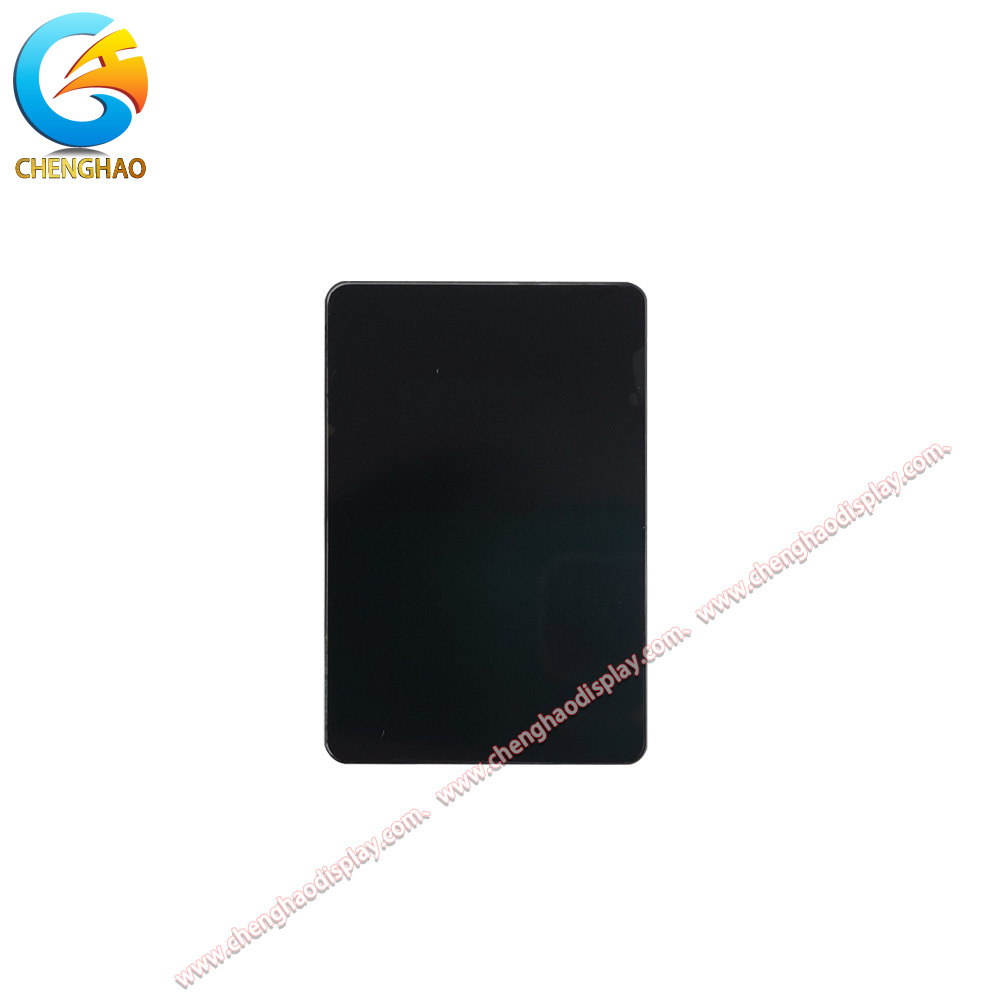

Ένα χαρακτηριστικό γνώρισμα αυτής της μονάδας είναι το ενσωματωμένο προστατευτικό κάλυμμα Glass LENS με πάχος 1,8 mm, παρέχοντας βελτιωμένη μηχανική προστασία για το υποκείμενο πάνελ TFT χωρίς λειτουργία αφής. Αυτή η στιβαρή κατασκευή καθιστά την οθόνη κατάλληλη για εφαρμογές όπου η φυσική αντοχή είναι απαραίτητη, αλλά δεν απαιτείται χωρητική αλληλεπίδραση αφής.

Η ενεργή περιοχή έχει διαστάσεις 14,86×24,91 mm σε μια συνολική διάσταση περιγράμματος TFT 27,80×31,00 mm, προσφέροντας βέλτιστη ισορροπία μεταξύ της ακίνητης περιουσίας της οθόνης και του συμπαγούς αποτυπώματος για φορητές και φορητές συσκευές.

Χαρακτηριστικά προϊόντος

Συμπαγές μέγεθος για εφαρμογές περιορισμένου χώρουΟ παράγοντας μορφής 1,14 ιντσών κάνει αυτή τη μονάδα IPS TFT LCD μια εξαιρετική επιλογή για φορητές συσκευές, φορητά όργανα και ενσωματωμένα συστήματα όπου ο χώρος της πλακέτας και ο όγκος του περιβλήματος είναι κορυφαίοι. Το μικρό αποτύπωμα επιτρέπει στους σχεδιαστές να ενσωματώσουν μια λειτουργική οθόνη χωρίς να αυξάνουν σημαντικά τις διαστάσεις του προϊόντος.

Τεχνολογία IPS για ανώτερη εμπειρία θέασηςΣε αντίθεση με τα συμβατικά πάνελ TN, η τεχνολογία IPS που χρησιμοποιείται σε αυτή τη μονάδα παρέχει σταθερή ακρίβεια χρώματος και φωτεινότητα σε όλες τις γωνίες θέασης. Οι χρήστες μπορούν να δουν την οθόνη από οποιαδήποτε κατεύθυνση χωρίς να αντιμετωπίσουν αλλαγή χρώματος ή υποβάθμιση της αντίθεσης, κάτι που είναι ιδιαίτερα πολύτιμο για περιβάλλοντα συνεργασίας όπου πολλοί χρήστες μπορούν να βλέπουν την ίδια οθόνη.

Διεπαφή SPI για απλοποιημένη ενσωμάτωσηΤο πρωτόκολλο επικοινωνίας SPI μειώνει την πολυπλοκότητα της διεπαφής σε μόλις 8 ακίδες, καθιστώντας αυτή τη μονάδα εξαιρετικά συμβατή με μια ευρεία γκάμα μικροελεγκτών, όπως η σειρά ARM Cortex-M, το ESP32 και άλλες δημοφιλείς ενσωματωμένες πλατφόρμες. Ο απλοποιημένος αριθμός ακίδων μειώνει επίσης την πολυπλοκότητα δρομολόγησης FPC και βελτιώνει τη συνολική αξιοπιστία του συστήματος.

Ευρύ εύρος λειτουργίας θερμοκρασίαςΜε λειτουργική ικανότητα που εκτείνεται από -20°C έως +70°C, αυτή η μονάδα οθόνης έχει σχεδιαστεί για να αποδίδει αξιόπιστα σε δύσκολα βιομηχανικά περιβάλλοντα. Από ψυκτικές εγκαταστάσεις μέχρι υπαίθρια περίπτερα σε εύκρατα κλίματα, το CH114QV01A-L-PA διατηρεί σταθερή απόδοση χωρίς να απαιτεί πρόσθετα συστήματα θέρμανσης ή ψύξης.

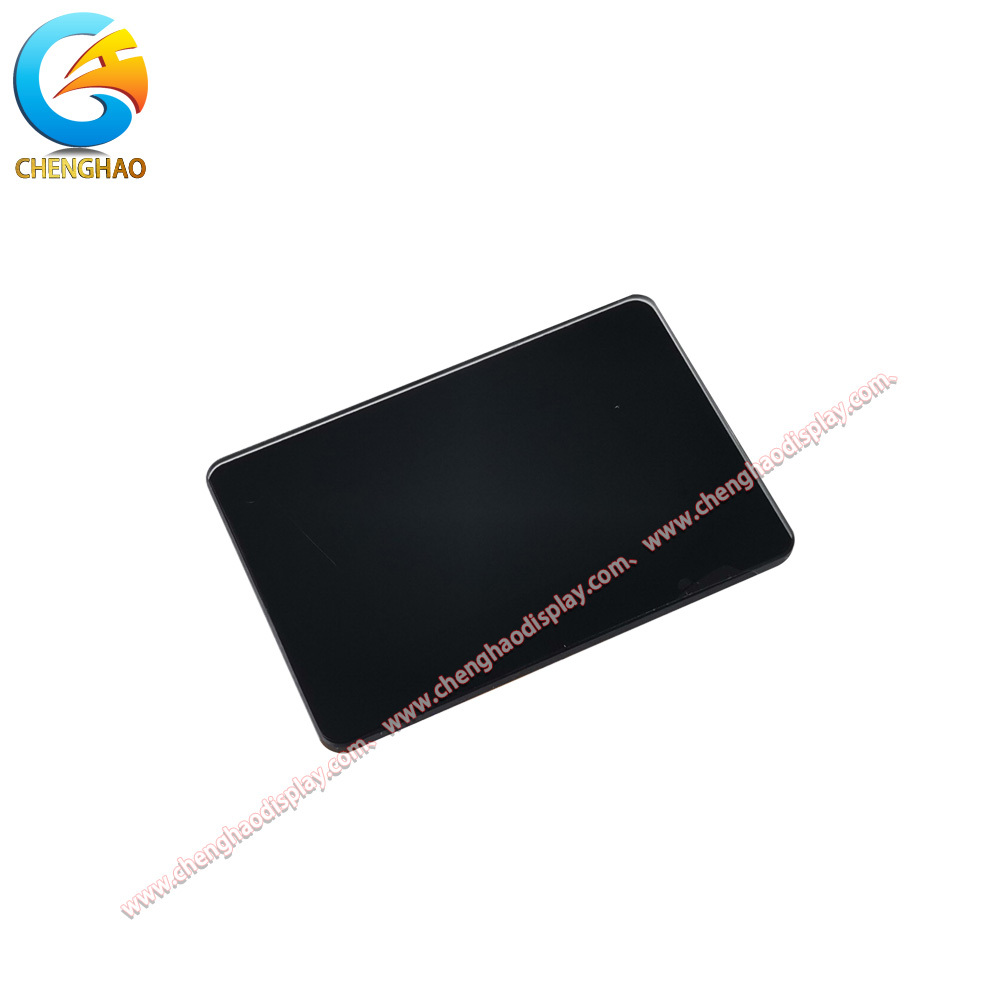

Κατασκευή φακού προστατευτικού γυαλιούΤο ενσωματωμένο κάλυμμα Glass LENS πάχους 1,8 mm παρέχει στιβαρή μηχανική προστασία από γρατσουνιές, κρούσεις και περιβαλλοντικούς ρύπους. Αυτή η δυνατότητα επεκτείνει τη διάρκεια ζωής της μονάδας σε εφαρμογές όπου η οθόνη μπορεί να εκτεθεί σε φυσική επαφή ή σκληρές συνθήκες λειτουργίας.

Ενεργειακά αποδοτική λειτουργίαΤο επίπεδο φωτεινότητας 350 cd/m² επιτυγχάνει τη βέλτιστη ισορροπία μεταξύ ορατότητας και κατανάλωσης ενέργειας. Αυτή η αποτελεσματικότητα καθιστά τη μονάδα κατάλληλη για συσκευές που τροφοδοτούνται με μπαταρία, όπου ο προϋπολογισμός ισχύος της οθόνης πρέπει να ελέγχεται προσεκτικά για να μεγιστοποιηθεί ο χρόνος λειτουργίας.

Σχέδιο προϊόντος

Αναλυτικές Προδιαγραφές

Προσαρμοσμένη εισαγωγή

Το Chenghao προσφέρει ολοκληρωμένες υπηρεσίες προσαρμογής για μονάδες TFT LCD, μονοφωνικές οθόνες LCD, έγχρωμες μονάδες OLED και μονάδες μονοφωνικής OLED. Για τις οθόνες CH114QV01A-L-PA και παρόμοιες οθόνες IPS TFT μικρού μεγέθους, παρέχουμε ευέλικτες επιλογές προσαρμογής για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών.

Προσαρμογή FPCΜπορούμε να προσαρμόσουμε τη διαμόρφωση του σχήματος, του μήκους και της ακίδας FPC σύμφωνα με τη διάταξη PCB σας. Είτε χρειάζεστε συγκεκριμένους προσανατολισμούς σύνδεσης, εκτεταμένο μήκος FPC για ευέλικτη δρομολόγηση ή τροποποιημένες εκχωρήσεις ακίδων, η ομάδα μηχανικών μας μπορεί να σχεδιάσει τη βέλτιστη λύση FPC για το προϊόν σας.

Επιλογές διεπαφήςΕνώ αυτή η μονάδα διαθέτει διασύνδεση SPI, το Chenghao υποστηρίζει ένα ευρύ φάσμα τύπων διεπαφής, όπως MCU, RGB, MIPI, LVDS, eDP και HDMI. Για εφαρμογές που απαιτούν υψηλότερο εύρος ζώνης ή διαφορετική συμβατότητα πρωτοκόλλου, μπορούμε να προτείνουμε εναλλακτικές λύσεις διεπαφής από το χαρτοφυλάκιο προϊόντων μας.

Προσαρμογή φωτεινότηταςΗ τυπική φωτεινότητα 350 cd/m² ταιριάζει στις περισσότερες εφαρμογές εσωτερικού χώρου. Για εξωτερικούς χώρους ή περιβάλλοντα με υψηλό φωτισμό περιβάλλοντος, προσφέρουμε επιλογές υψηλής φωτεινότητας που υπερβαίνουν τα 500 cd/m² για αναγνωσιμότητα από το φως του ήλιου. Αντίθετα, για εφαρμογές ευαίσθητες στην ενέργεια, μπορούν να διαμορφωθούν παραλλαγές χαμηλότερης φωτεινότητας για να παρατείνουν τη διάρκεια ζωής της μπαταρίας.

Cover Glass SolutionsΟ ενσωματωμένος φακός Glass μπορεί να προσαρμοστεί όσον αφορά το πάχος, το σχήμα και την επεξεργασία της επιφάνειας. Οι επιλογές περιλαμβάνουν αντιθαμβωτική επίστρωση (AG) για μειωμένες αντανακλάσεις, επεξεργασία κατά των δακτυλικών αποτυπωμάτων (AF) και προσαρμοσμένη εκτύπωση μεταξιού για επωνυμία ή λειτουργικές επικαλύψεις.

Αγγίξτε ΕνσωμάτωσηΑν και αυτή η συγκεκριμένη μονάδα δεν περιλαμβάνει λειτουργία αφής, το Chenghao παρέχει επιλογές ενσωμάτωσης χωρητικής αφής (CTP) και αντίστασης αφής (RTP) για συμβατές μονάδες οθόνης. Οι λύσεις αφής μπορούν να προσαρμοστούν για διαφορετικές περιπτώσεις χρήσης, από το βασικό απλό άγγιγμα έως το προηγμένο πολλαπλό άγγιγμα με υποστήριξη γαντιών.

Υποθέσεις Εφαρμογών

Φορητά όργανα δοκιμήςΗ συμπαγής οθόνη 1,14 ιντσών είναι ιδανική για πολύμετρα χειρός, φορητούς παλμογράφους και συσκευές μέτρησης πεδίου. Η πλήρης γωνία θέασης IPS διασφαλίζει ότι οι μετρήσεις παραμένουν ορατές από διάφορες θέσεις, ενώ η διεπαφή SPI απλοποιεί την ενσωμάτωση με ενσωματωμένους επεξεργαστές που χρησιμοποιούνται συνήθως στον εξοπλισμό δοκιμής.

Βιομηχανικοί Πίνακες ΕλέγχουΤα πάνελ HMI μικρού μεγέθους σε συστήματα βιομηχανικού αυτοματισμού επωφελούνται από το ευρύ φάσμα θερμοκρασιών αυτής της μονάδας και την ισχυρή προστασία Glass LENS. Η οθόνη μπορεί να εμφανίζει δείκτες κατάστασης, τιμές παραμέτρων και απλές γραφικές διεπαφές σε πίνακες ελέγχου, συστήματα PLC και κατανεμημένες μονάδες I/O.

Ιατρικές Διαγνωστικές ΣυσκευέςΤα φορητά ιατρικά όργανα, όπως τα παλμικό οξύμετρα, οι οθόνες γλυκόζης και τα φορητά διαγνωστικά εργαλεία απαιτούν συμπαγείς οθόνες με αξιόπιστη απόδοση. Η φωτεινότητα 350 cd/m² εξασφαλίζει καθαρή ορατότητα σε κλινικά περιβάλλοντα, ενώ το προστατευτικό γυάλινο κάλυμμα αντέχει σε συχνούς χειρισμούς και πρωτόκολλα καθαρισμού.

Έξυπνοι ελεγκτές σπιτιούΟι επιτοίχιοι θερμοστάτες, οι έξυπνοι διακόπτες και οι κόμβοι ελέγχου IoT μπορούν να χρησιμοποιήσουν αυτήν την οθόνη για την εμφάνιση μετρήσεων θερμοκρασίας, εικονίδια κατάστασης και διεπαφές μενού. Ο χαμηλός αριθμός ακίδων της διεπαφής SPI την καθιστά κατάλληλη για συσκευές IoT με περιορισμένους πόρους και η ευρεία ανοχή θερμοκρασίας εξασφαλίζει αξιόπιστη λειτουργία σε διαφορετικές συνθήκες εσωτερικού χώρου.

Καταναλωτικά ΗλεκτρονικάΟι φορητές συσκευές αναπαραγωγής ήχου, οι φορητές συσκευές παρακολούθησης της υγείας και οι φορητές συσκευές παιχνιδιών επωφελούνται από τη λειτουργία μικρού μεγέθους και ενεργειακά αποδοτικής λειτουργίας. Η τεχνολογία IPS παρέχει σταθερή αναπαραγωγή χρωμάτων για τις διεπαφές χρήστη, ενώ το προστατευτικό γυαλί επεκτείνει την ανθεκτικότητα του προϊόντος σε σενάρια καθημερινής χρήσης.

FAQ

Ε1: Ποιο είναι το πλεονέκτημα της διεπαφής SPI για αυτήν την ενότητα οθόνης;A1: Το SPI (Serial Peripheral Interface) απαιτεί μόνο 4 γραμμές σήματος (SCL, SDA, CS, DC) συν τροφοδοσία και γείωση, μειώνοντας σημαντικά τον αριθμό των ακροδεκτών σε σύγκριση με τις παράλληλες διεπαφές. Αυτό καθιστά τη μονάδα ιδανική για μικροελεγκτές με περιορισμένους πόρους GPIO, απλοποιεί τη δρομολόγηση PCB και μειώνει το συνολικό κόστος του συστήματος. Η αντιστάθμιση είναι ελαφρώς πιο αργοί ρυθμοί ανανέωσης, κάτι που είναι αποδεκτό για στατικές ή αργή ενημέρωση διεπαφών χρήστη.

Ε2: Μπορεί αυτή η μονάδα να χρησιμοποιηθεί σε εξωτερικούς χώρους;A2: Με φωτεινότητα 350 cd/m², αυτή η μονάδα είναι κατάλληλη για σκιασμένους εξωτερικούς χώρους ή εσωτερικά περιβάλλοντα με ατμοσφαιρικό φως. Για εφαρμογές απευθείας στο ηλιακό φως, συνιστούμε τις παραλλαγές μας υψηλής φωτεινότητας που υπερβαίνουν τα 500 cd/m². Το ευρύ φάσμα θερμοκρασιών λειτουργίας (-20°C έως +70°C) υποστηρίζει επίσης την ανάπτυξη σε εξωτερικούς χώρους σε εύκρατα κλίματα χωρίς πρόσθετο περιβαλλοντικό έλεγχο.

Ε3: Ποιος είναι ο σκοπός του καλύμματος Glass LENS;A3: Ο γυάλινος φακός πάχους 1,8 χιλιοστών παρέχει μηχανική προστασία για το υποκείμενο πάνελ TFT, προστατεύοντάς το από γρατσουνιές, κρούσεις και εισροή σκόνης. Αυτό καθιστά τη μονάδα κατάλληλη για εφαρμογές όπου η οθόνη μπορεί να εκτεθεί σε φυσική επαφή ή σκληρά περιβάλλοντα. Σημειώστε ότι αυτό το γυαλί καλύμματος δεν περιλαμβάνει λειτουργία αφής.

Ε4: Πώς η τεχνολογία IPS βελτιώνει την εμπειρία θέασης;A4: Η τεχνολογία IPS (In-Plane Switching) εξαλείφει τη μετατόπιση χρώματος και την υποβάθμιση της αντίθεσης που χαρακτηρίζουν τα συμβατικά πάνελ TN όταν τα βλέπουμε από γωνίες εκτός άξονα. Με γωνίες θέασης 80/80/80/80, οι χρήστες βλέπουν σταθερά χρώματα και φωτεινότητα από σχεδόν οποιαδήποτε κατεύθυνση, καθιστώντας αυτήν την οθόνη εξαιρετική για συνεργατικά περιβάλλοντα ή φορητές συσκευές που χρησιμοποιούνται σε διάφορους προσανατολισμούς.

Ε5: Ποιες επιλογές προσαρμογής είναι διαθέσιμες για αυτήν την ενότητα;A5: Το Chenghao προσφέρει προσαρμογή FPC (σχήμα, μήκος, διαμόρφωση καρφίτσας), παραλλαγές φωτεινότητας (τυπική έως υψηλή φωτεινότητα), επιλογές γυαλιού καλύμματος (επικάλυψη AG, επεξεργασία AF, προσαρμοσμένη εκτύπωση μεταξιού) και εναλλακτικές λύσεις διεπαφής. Για εφαρμογές με δυνατότητα αφής, μπορούμε να προτείνουμε συμβατές παραλλαγές χωρητικής ή αντίστασης αφής από το χαρτοφυλάκιο προϊόντων μας.

Ε6: Ποιος είναι ο τυπικός χρόνος παράδοσης για δείγματα και μαζική παραγωγή;A6: Τα τυπικά δείγματα είναι συνήθως διαθέσιμα εντός 7-15 εργάσιμων ημερών. Για παραγγελίες μαζικής παραγωγής, ο χρόνος παράδοσης εξαρτάται από την ποσότητα και τις απαιτήσεις προσαρμογής, που κυμαίνονται γενικά από 4-8 εβδομάδες. Επικοινωνήστε με την ομάδα πωλήσεών μας για συγκεκριμένες εκτιμήσεις χρόνου παράδοσης βάσει των απαιτήσεων του έργου σας.

Ε7: Διατίθεται τεχνική υποστήριξη για ενσωμάτωση;A7: Ναι, το Chenghao παρέχει ολοκληρωμένη τεχνική υποστήριξη, συμπεριλαμβανομένων παραδειγμάτων κώδικα προγραμμάτων οδήγησης, ακολουθιών αρχικοποίησης, κατευθυντήριων γραμμών ενοποίησης και άμεσης συμβουλευτικής μηχανικής. Η τεχνική μας ομάδα μπορεί να σας βοηθήσει με τη διαμόρφωση της διεπαφής, τη βελτιστοποίηση διαχείρισης ενέργειας και την αντιμετώπιση προβλημάτων κατά τη διαδικασία ανάπτυξης του προϊόντος σας.
