2.25 ιντσών TFT LCD οθόνη 76x284 SPI διεπαφή υψηλή φωτεινότητα

Περιγραφή προϊόντων

1Περιγραφή του προϊόντος

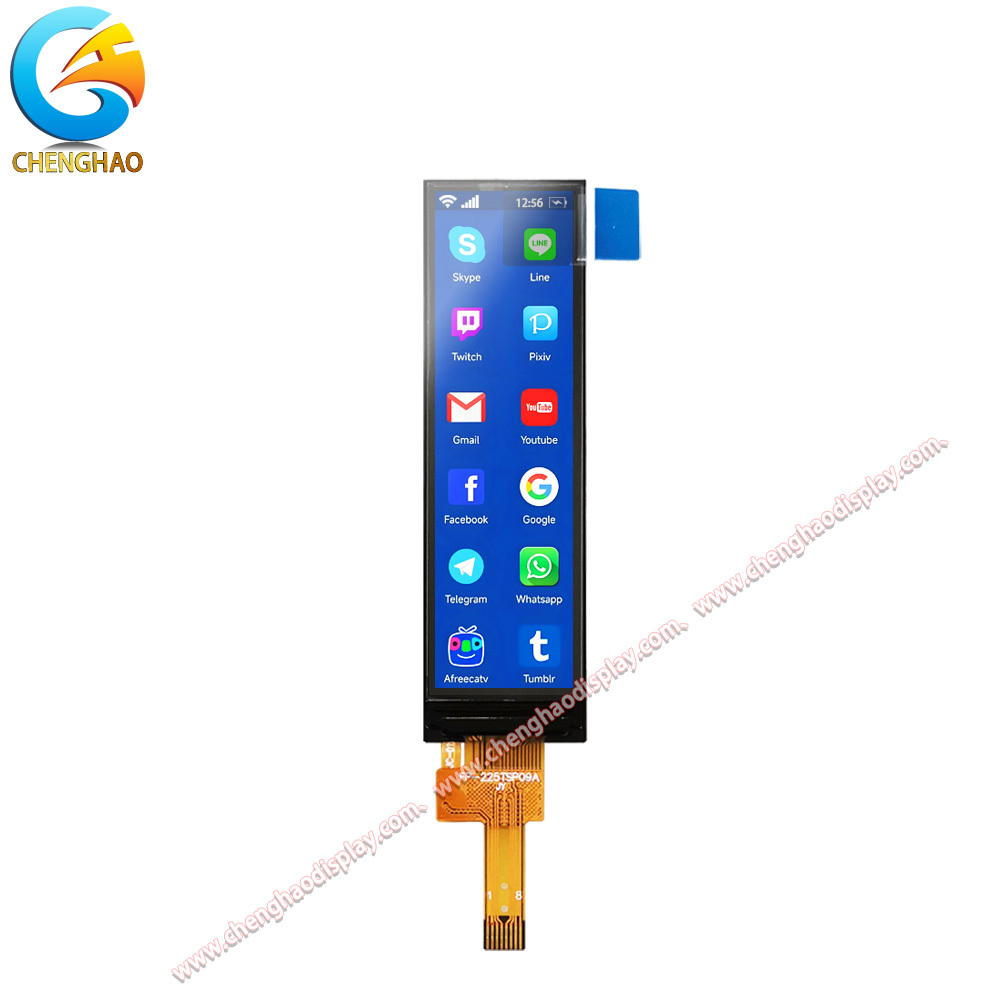

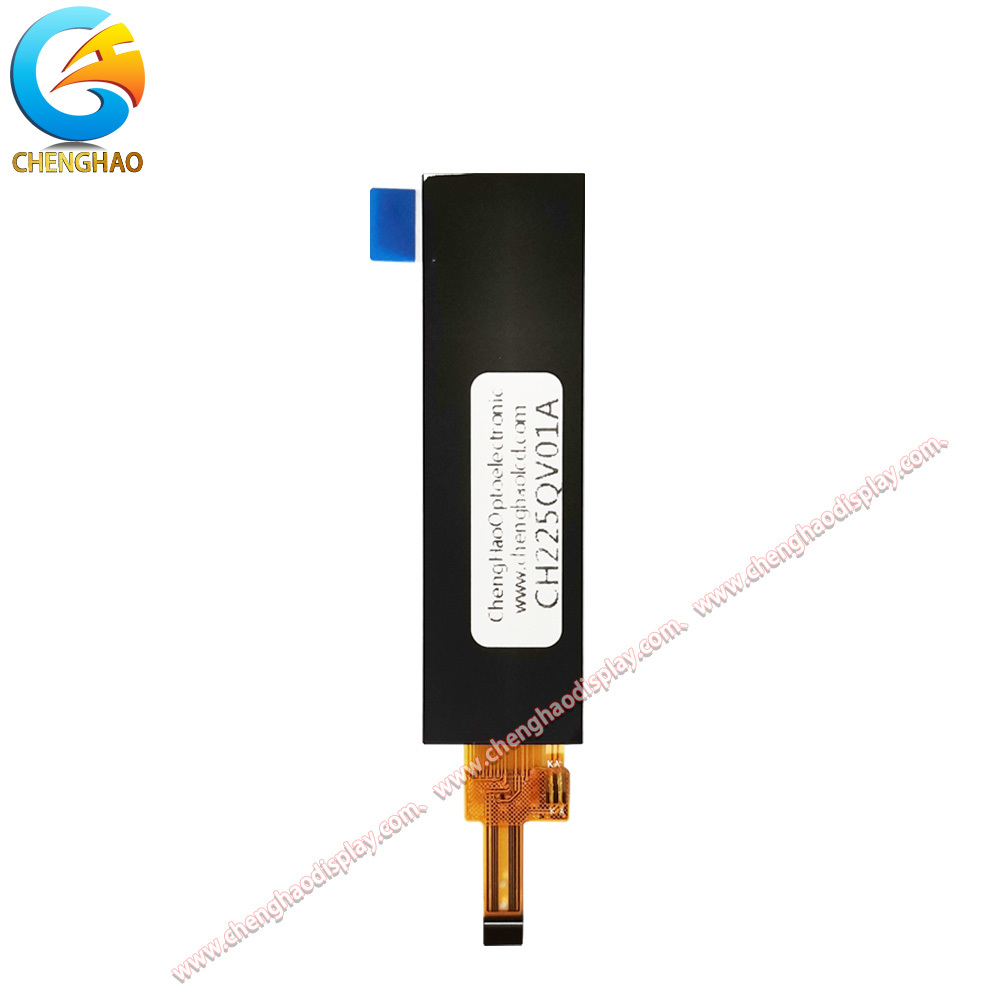

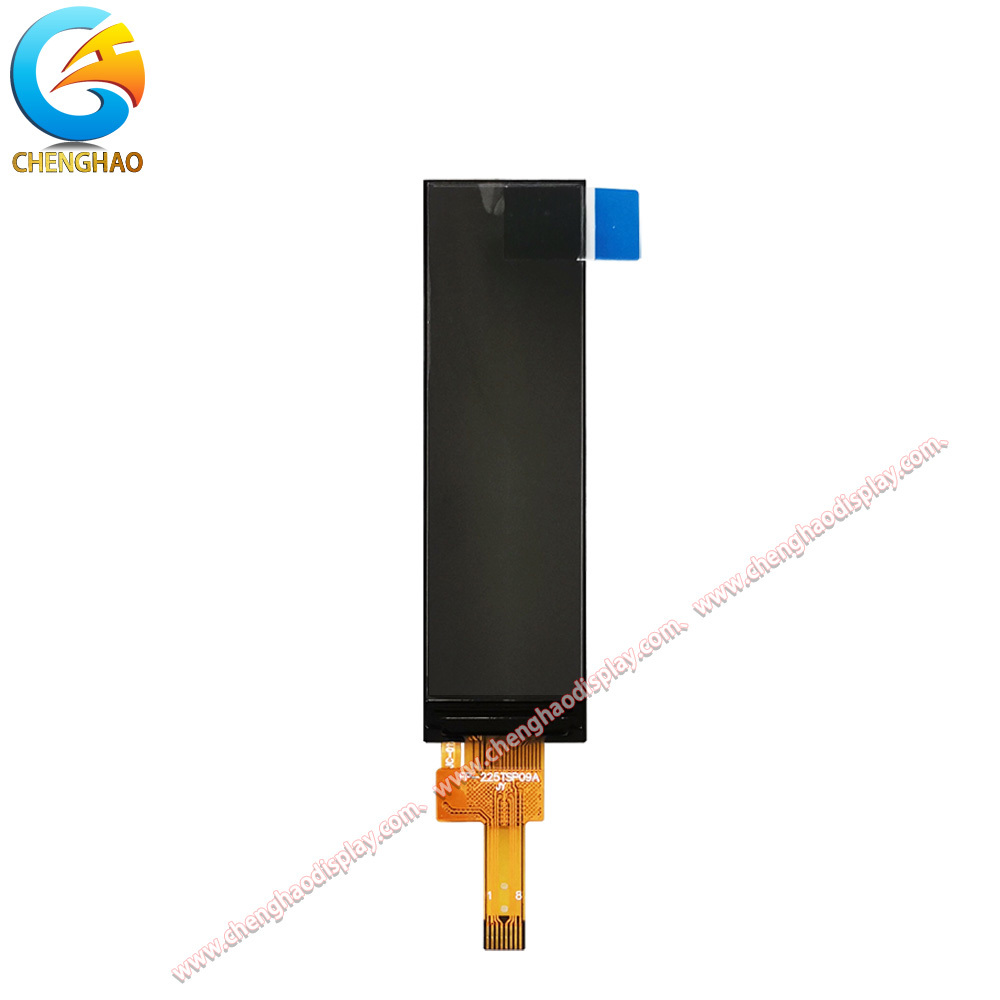

Το CH225QV01A είναι ένα 2,25 ιντσών a-Si TFT LCD μοντέλο με QVGAΑποφάσειςΣυνηθισμένη φωτεινότηταείναι 500cd/m2, παρέχοντας ηλιοφάνειαΛιΔυνατότητα αναγνώρισηςy για εξωτερικές εφαρμογέςΕιδικότερα:
Η ενότητα χρησιμοποιεί το IC οδηγού *** με ένα 4-σύρμα SPI sαριακή διεπαφή, συμβατή με τις περισσότερεςμικροελεγκτέςΤο εύρος θερμοκρασίας λειτουργίας είναι -20 °C έως +70 °C, το εύρος αποθήκευσης είναι -30 °C έως +80 °C. Η μονάδα είναι συμβατή με το RoHS και έχει διαστάσεις 17,90 x 62,50 mm.

2. Χαρακτηριστικά

· 2Δείκτης ενεργού μήκους 25 ιντσών διαγώνιας α-Si TFT με ανάλυση 76*284

· Υψηλή φωτεινότητα 500 cd/m2 (τυπικά) για εξαιρετική ευκολία αναγνώρισης από το ηλιακό φως

· SPI 4-σύρματη σειριακή διεπαφή για εύκολη και γρήγορη επικοινωνία με MCU

· 12 η ώρα βέλτιστη κατεύθυνση προβολής για εφαρμογές προσανατολισμένες στο πορτρέτο

· Ευρύ εύρος θερμοκρασίας λειτουργίας: -20°C έως +70°C

· Σχεδιασμός φώτων LED χαμηλής ισχύος κατάλληλων για συσκευές που λειτουργούν με μπαταρία

· Νικρό προφίλ και ελαφριά κατασκευή για την ενσωμάτωση φορητών συσκευών

· Μεταδοτικός / Κανονικά λευκός πολωτής για καθαρή ποιότητα εικόνας

· Συμμόρφωση με το RoHS, ικανοποίηση των απαιτήσεων προστασίας του περιβάλλοντος

3ΤεχνικήΑΡάμετροι

4. Προσαρμογή

Προσαρμογή FPC, ολοκλήρωση πίνακα αφής (RTP / CTP), διαθέσιμο φακό κάλυψης.

5Υποστήριξη.

Συμπληρωματικό δελτίο δεδομένων, κώδικας εκκίνησης, υποστήριξη δειγμάτων, τεχνική υποστήριξη.

6. Ενημερωτικά ερωτήματα

Ε: Ποια είναι η ανάλυση της οθόνης CH225QV01A;

Α: Η CH225QV01A έχει ανάλυση QVGA 76*284 pixels, παρέχοντας καθαρή ποιότητα εικόνας κατάλληλη για κείμενο, εικονίδια και βασικά γραφικά.

Ε: Ποια διεπαφή χρησιμοποιεί αυτή η ενότητα;

Α: Χρησιμοποιεί τετρασύρματη σειριακή διεπαφή SPI, η οποία διευκολύνει τη σύνδεση με τους περισσότερους μικροελεγκτές χρησιμοποιώντας μόνο 4 γραμμές ελέγχου (CS, SCL, SDA, RS).

Ε: Είναι η οθόνη κατάλληλη για εξωτερική χρήση;

Α: Ναι, με τυπική φωτεινότητα 500 cd/m2, η οθόνη προσφέρει καλή αναγνώσιμη ικανότητα στο φως του ήλιου, καθιστώντας την κατάλληλη για εξωτερικές εφαρμογές.

Ε: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Α: Το εύρος θερμοκρασίας λειτουργίας είναι -20°C έως +70°C, με εύρος αποθήκευσης από -30°C έως +80°C, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορα περιβάλλοντα.

Ε: Μπορεί να προσαρμοστεί ο συνδετήρας FPC;

Α: Ναι, η ChengHao προσφέρει επιλογές προσαρμογής για το FPC, συμπεριλαμβανομένου του μήκους, της ανάθεσης καρφίτσες και του τύπου συνδέσμου για να ταιριάζει με το σχεδιασμό του PCB σας.

Ε: Μπορεί να προστεθεί ένα πάνελ αφής σε αυτή την οθόνη;

Α: Ναι, μπορούμε να ενσωματώσουμε είτε ένα χωρητικό πάνελ αφής (CTP) είτε ένα ανθεκτικό πάνελ αφής (RTP), ή έναν φακό κάλυψης για προστασία κατά περίπτωση.
