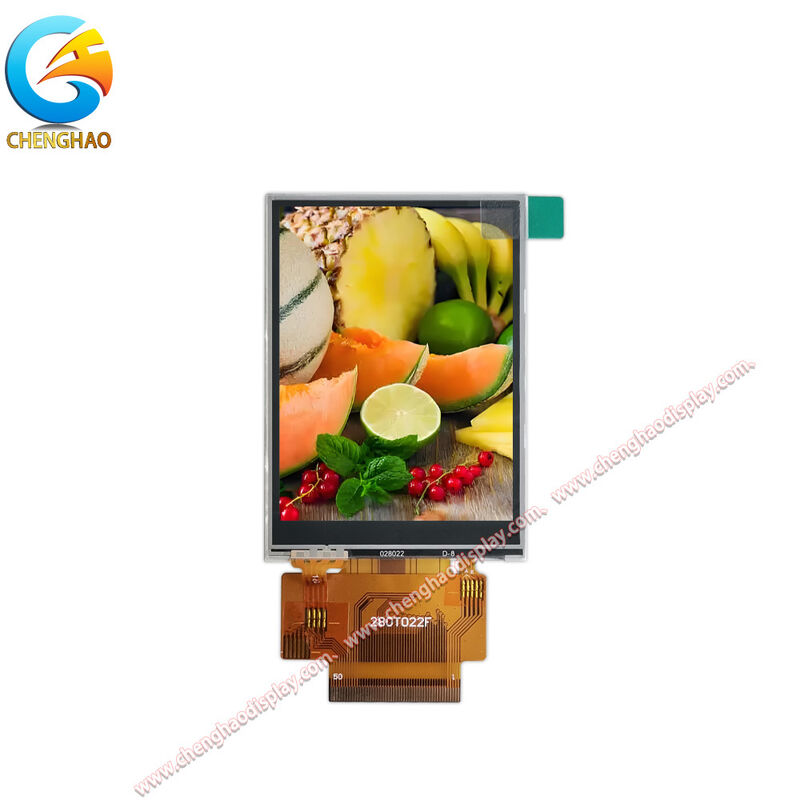

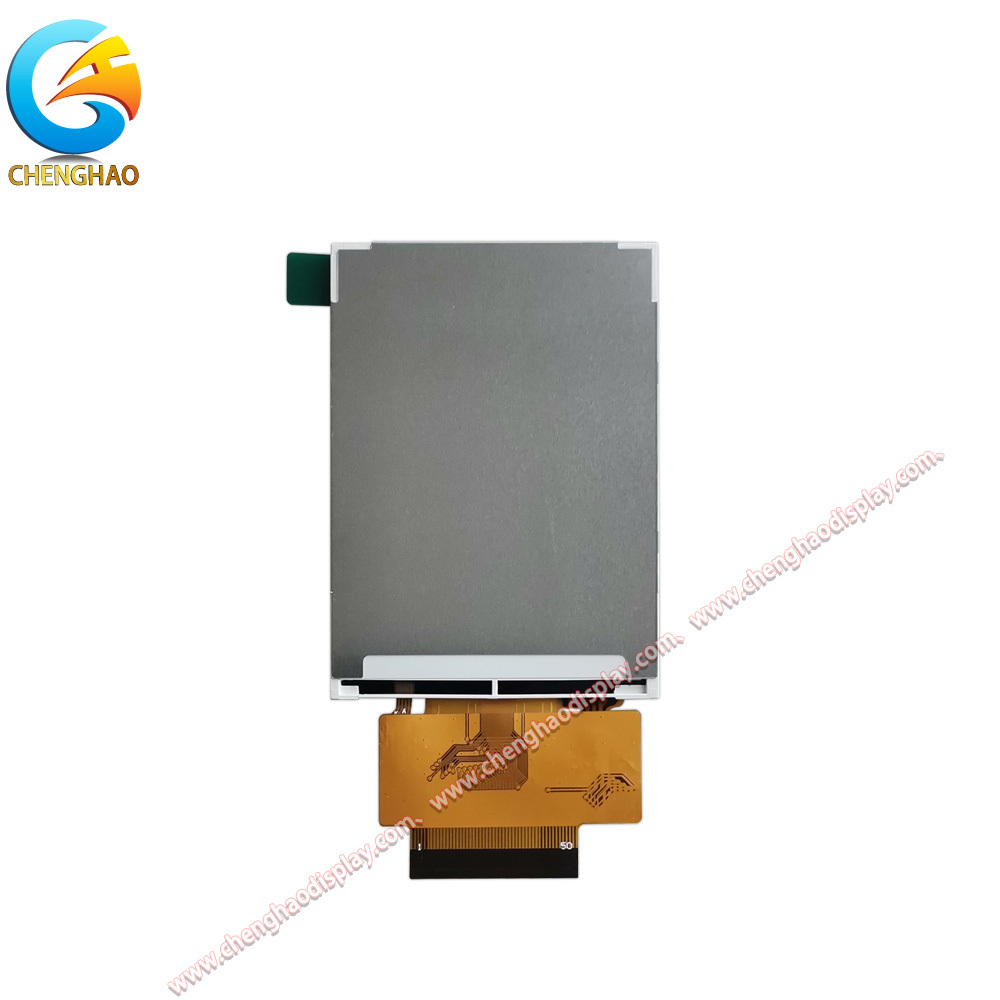

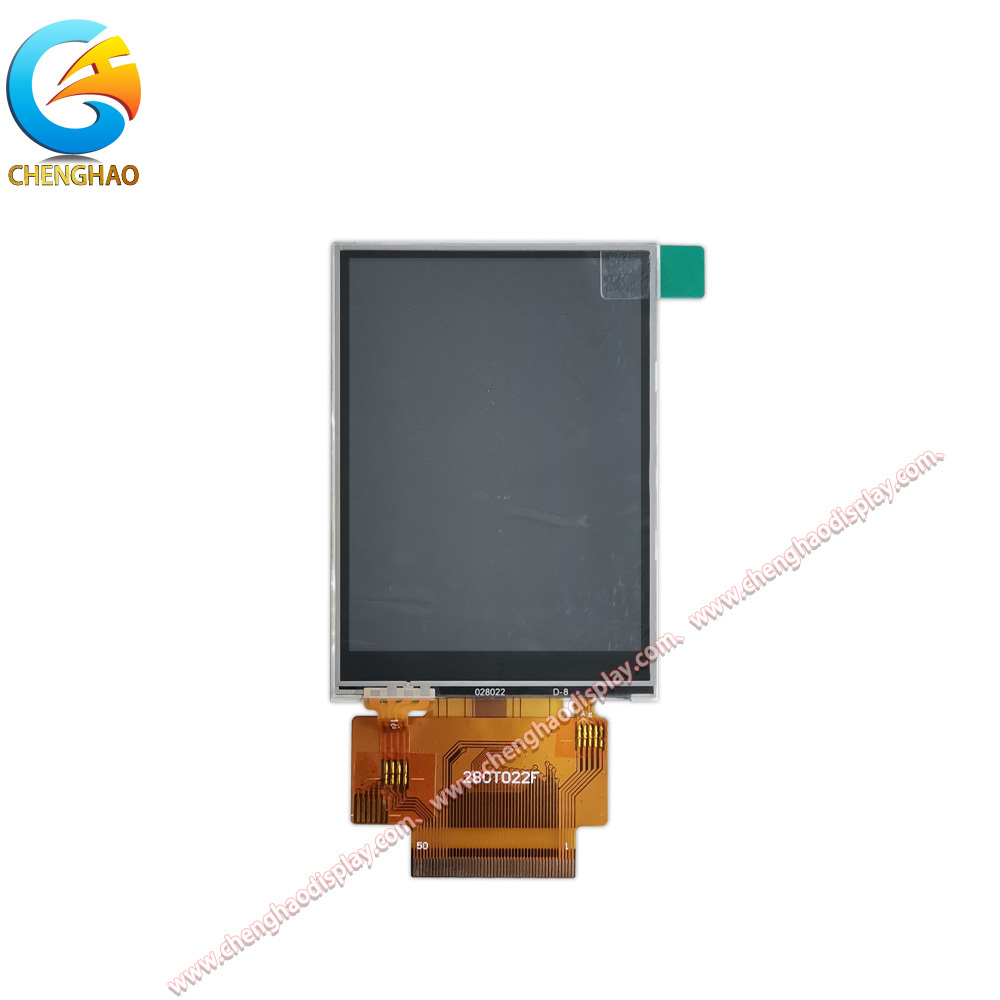

2,8 ιντσών 240x320 IPS TFT LCD με αντιστάσιμη αφή & πολλαπλές διεπαφές

Περιγραφή του προϊόντος:

Το CH280QV22F-T είναι ένα υψηλής απόδοσης 2,8 ιντσών TFT LCD μοντέλο οθόνης που σχεδιάστηκε από την Chenghao Optoelectronic για ευέλικτες ενσωματωμένες εφαρμογές.Παρέχει καθαρά και λεπτομερή οπτικά στοιχεία 65K σε χρώμα σε μια συμπαγή ενεργό περιοχή 43.2 x 57,6 mm. Χρησιμοποιώντας την τεχνολογία IPS (In-Plane Switching), η μονάδα παρέχει εξαιρετικές ευρείες γωνίες θέασης 80/80/80/80 (πάνω/κάτω/αριστερά/δεξιά),διασφάλιση της σταθερής ποιότητας εικόνας από πολλαπλές προοπτικές.

Η εν λόγω μονάδα ενσωματώνει ένα αντίστοιχο πάνελ αφής με διεπαφή USB, προσφέροντας αξιόπιστο και ακριβές έλεγχο εισόδου.η λύση αφής μπορεί να αναβαθμιστεί σε χωρητική αφής ή να παραλειφθεί εξ ολοκλήρου με βάση τις απαιτήσεις του έργουΗ οθόνη διαθέτει υψηλή φωτεινότητα 500 cd/m2, με δυνατότητα προσαρμογής από 300 έως 1000 cd/m2 για να ταιριάζει σε διάφορες συνθήκες φωτισμού.Έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε ένα ευρύ εύρος θερμοκρασιών από -20°C έως +70°C, καθιστώντας το κατάλληλο για βιομηχανικό, αυτοκινητοβιομηχανικό και εξωτερικό περιβάλλον.

Για να εξασφαλιστεί η απρόσκοπτη ολοκλήρωση, το CH280QV22F-T υποστηρίζει πολλαπλά πρωτόκολλα διεπαφής, συμπεριλαμβανομένων των SPI, MCU (παράλληλα) και RGB, παρέχοντας στους προγραμματιστές ευπροσάρμοστες επιλογές συνδεσιμότητας.Οι συμπαγείς φυσικές διαστάσεις του 50.0 x 69,2 x 3,4 mm και σύνδεσμος FPC 50 πινών διευκολύνουν την εύκολη εγκατάσταση σε σχεδιασμούς περιορισμένου χώρου.

Χαρακτηριστικά:

• Ανώτερη εμπειρία προβολής IPS:Με συμμετρικές γωνίες θέασης 80 μοιρών σε όλες τις κατευθύνσεις, το IPS πάνελ εγγυάται ελάχιστη αλλαγή χρώματος και απώλεια αντίθεσης.καθιστώντας το ιδανικό για εφαρμογές όπου πολλοί χρήστες βλέπουν την οθόνη από διαφορετικές γωνίες.

• Συμφωνία πολλαπλών διεπαφών:Οι μηχανικοί μπορούν να επιλέξουν από τις διεπαφές SPI, MCU ή RGB για να ταιριάξουν με την αρχιτεκτονική του συστήματος τους.Αυτή η ευελιξία απλοποιεί το σχεδιασμό υλικού και μειώνει την ανάγκη για εξωτερικά κυκλώματα σύνδεσης γέφυρας ή σύνθετη μετατροπή σήματος.

• Αξιοπιστία του περιβάλλοντος:Σχεδιασμένη για δύσκολες συνθήκες, η μονάδα λειτουργεί από -20°C έως +70°C και αποθηκεύει από -30°C έως +80°C.Πίνακες ελέγχου αυτοκινήτων, και ιατρικό εξοπλισμό παρακολούθησης.

• Προσαρμόσιμη φωτεινότητα & άγγιξη:Η τυποποιημένη φωτεινότητα 500 cd/m2 μπορεί να προσαρμοστεί από 300 έως 1000 cd/m2 για ευκολία αναγνώρισης από το ηλιακό φως ή εξοικονόμηση ενέργειας.το τυποποιημένο αντίστοιχο άγγιγμα μπορεί να αντικατασταθεί με χωρητικό ή χωρίς άγγιγμα, επιτρέποντας την ακριβή ευθυγράμμιση με τις ανάγκες αλληλεπίδρασης των χρηστών και τους στόχους κόστους.

Τεχνικές παραμέτρους:

Προσαρμογή:

Η Chenghao Optoelectronic προσφέρει εκτεταμένες υπηρεσίες προσαρμογής για το CH280QV22F-T, επιτρέποντάς του να προσαρμοστεί τέλεια στις συγκεκριμένες ανάγκες της εφαρμογής σας.Η διαδικασία προσαρμογής μας είναι συνεργατική και καλύπτει τις ακόλουθες βασικές πτυχές:

1)Προσαρμογή FPC & συνδετήρων: Μπορούμε να τροποποιήσουμε το σχήμα, το μήκος, τη δομή και τον αριθμό των πινών του ευέλικτου εκτυπωμένου κυκλώματος (FPC) (από τα τυποποιημένα 50 πινάκια) για να ταιριάζουν με την μοναδική διάταξη PCB και το σχεδιασμό του περιβλήματος,απλούστευση της συναρμολόγησης και βελτίωση της αξιοπιστίας.

2)Δείξτε επιλογές διεπαφής:Πέρα από την τυποποιημένη υποστήριξη SPI, MCU και RGB, μπορούμε να ενσωματώσουμε άλλες διεπαφές όπως MIPI, LVDS, EDP ή HDMI κατόπιν αιτήματος, εξασφαλίζοντας συμβατότητα με τον επεξεργαστή υποδοχής ή το σύστημα-σε-τσίπ σας.

3) ΕπενδύσειςΡυθμισμός φωτεινότητας φώτων πίσω:Adjust the LED backlight brightness anywhere from 300 cd/m² to 1000 cd/m² (with options up to 1500 cd/m² for specific needs) to achieve optimal visibility in environments ranging from dim indoor settings to direct sunlight.

4)Εκτεταμένη περιοχή θερμοκρασίας:Η θερμοκρασία λειτουργίας μπορεί να προσαρμοστεί για ευρύτερα ή εξειδικευμένα εύρους, όπως -45 °C έως +90 °C για εφαρμογές σε ακραίες συνθήκες,διασφάλιση της σταθερότητας των επιδόσεων κάτω από τις πιο δύσκολες συνθήκες.

5) ΕπενδύσειςΚάλυψη γυαλιού και οπτική ενίσχυση:Προσαρμόστε το σχήμα, το πάχος, την αντιφωτιστική (AG) ή την αντι-αντανάκλαση (AR) επικάλυψη του γυαλιού κάλυψης και προσθέστε εκτύπωση με μεταξένια οθόνη (π.χ. λογότυπα, όρια) τόσο για λειτουργικούς όσο και αισθητικούς σκοπούς.

6)Επιλογή πίνακα αφής:Επιλέξτε ανάμεσα σε αντίσταση αφής (πρότυπο), προβολική χωρητική αφής για χειρονομίες πολλαπλής αφής, ή επιλέξτε χωρίς πίνακα αφής με βάση τις απαιτήσεις της εφαρμογής σας.

7)Προστασία EMI/EMC:Ενσωμάτωση προστασίας από ηλεκτρομαγνητικές παρεμβολές για την τήρηση αυστηρών κανονιστικών προτύπων και τη διασφάλιση σταθερής λειτουργίας σε ηλεκτρικά θορυβώδη περιβάλλοντα.

Η ομάδα μηχανικών μας συνεργάζεται στενά μαζί σας από την ιδέα μέχρι την παραγωγή, παρέχοντας πρωτότυπα για επικύρωση και διασφαλίζοντας ότι η προσαρμοσμένη μονάδα πληροί όλες τις τεχνικές και ποιοτικές προδιαγραφές σας.

Υποστήριξη και υπηρεσίες:

Επιλέγοντας το CH280QV22F-T σας παρέχει πρόσβαση σε ολοκληρωμένη τεχνική υποστήριξη και εξυπηρέτηση πελατών από την Chenghao Optoelectronics,ένα σύστημα που έχει σχεδιαστεί για να εξασφαλίσει την επιτυχία του έργου σας από την ανάπτυξη έως την μαζική παραγωγή.

Τεχνική τεκμηρίωση:Αποκτήστε λεπτομερείς ορισμούς καρφίτ και προδιαγραφές χρονολόγησης διεπαφών για να απλοποιήσετε τη διαδικασία σχεδιασμού.

Υποστήριξη σχεδιασμού και ενσωμάτωσης:Οι έμπειροι μηχανικοί εφαρμογών μας παρέχουν καθοδήγηση σχετικά με το σχεδιασμό, τη διάταξη PCB και την ενσωμάτωση λογισμικού οδηγού για διάφορες πλατφόρμες MCU.

Παροχή δείγματος:Προσφέρουμε τυποποιημένες ή εξατομικευμένες μονάδες δείγματος του CH280QV22F-T για χρήση σας κατά τη διάρκεια των φάσεων πρωτότυπησης και αξιολόγησης για να επαληθεύσετε την απόδοση και τη συμβατότητα πριν από τη μαζική παραγγελία.

Αξιόπιστη κατασκευή και διασφάλιση ποιότητας: Όλες οι ενότητες υποβάλλονται σε αυστηρές δοκιμές, συμπεριλαμβανομένης της ηλεκτρικής επαλήθευσης, οπτικής επιθεώρησης και δοκιμών γήρανσης.Ακολουθούμε αυστηρές διαδικασίες ελέγχου ποιότητας για να διασφαλίσουμε ότι κάθε μονάδα πληροί τα υψηλά πρότυπα αξιοπιστίας και αντοχής..

Ευέλικτη παραγγελία και εφοδιασμόςΗ εταιρεία μας είναι η μεγαλύτερη εταιρεία προμηθευτών και συνεργάτες εφοδιασμού σε όλο τον κόσμο.

Υπηρεσία μετά την πώληση και εγγύησηΗ εξειδικευμένη ομάδα υποστήριξης μας είναι έτοιμη να σας βοηθήσει με τυχόν τεχνικά προβλήματα ή ερωτήσεις που μπορεί να έχετε καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος.

Γενικά ερωτήματα:

Ε1: Ποιος είναι ο αριθμός μοντέλου της TFT LCD χωρητικής οθόνης αφής;

Α1: Ο αριθμός μοντέλου είναι CH280QV22F-T.

Ε2: Ποιες πιστοποιήσεις έχει αυτή η οθόνη αφής;

Α2: Είναι πιστοποιημένο με CE, RoHS και FCC.

Ε3: Υπάρχει ελάχιστη απαίτηση ποσότητας παραγγελίας για αυτό το προϊόν;

Απάντηση 3: Όχι, δεν υπάρχει ελάχιστη ποσότητα παραγγελίας (No MOQ) για αυτό το προϊόν.

Ε4: Πώς συσκευάζεται το προϊόν για να εξασφαλίζεται η ασφάλεια κατά τη μεταφορά;

Α4: Όλα τα προϊόντα είναι συσκευασμένα με ασφάλεια. Τα μικρά μεγέθη συσκευάζονται χρησιμοποιώντας δίσκο συν χαρτοκιβώτιο, ενώ τα μεγαλύτερα μεγέθη χρησιμοποιούν σχισμή αφρού συν χαρτοκιβώτιο. Η συσκευασία μπορεί επίσης να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.

Ε5: Ποιος είναι ο τυπικός χρόνος παράδοσης για παραγγελίες;

Α5: Ο χρόνος παράδοσης είναι συνήθως μεταξύ 3 και 7 ημερών.

Ε6: Ποιες προϋποθέσεις πληρωμής γίνονται αποδεκτές;

Α6: Η πληρωμή μπορεί να πραγματοποιηθεί μέσω TT (τηλεγραφική μεταφορά) ή με άλλες συμφωνημένες μεθόδους.

Ε7: Ποια είναι η μηνιαία εφοδιαστική ικανότητα για αυτή την οθόνη αφής;

Α7: Η Chenghao Optoelectronic μπορεί να προμηθεύσει έως και 20,000Χιλιάδες κομμάτια το μήνα.
