300nits SPI κυκλική οθόνη Tft LCD 40P ανοικτή εικόνα LCD μονάδα
Υπεύθυνος : Tina Fu
Τηλεφωνικό νούμερο : +86 755-27806536
Το WhatsApp : +8615919862398
Ποσότητα παραγγελίας min : | 100 τεμάχια | Τιμή : | / |
---|---|---|---|
Συσκευασία λεπτομέρειες : | Όλα τα προϊόντα συσκευάζονται με το σωστό τρόπο να κρατηθεί χρηματοκιβώτιο. Για τα μικρά μεγέθη των | Χρόνος παράδοσης : | 7-15 εργάσιμες ημέρες |
Όροι πληρωμής : | Τ/Τ | Δυνατότητα προσφοράς : | 300Kpcs/month |
Τόπος καταγωγής: | Σενζέν, Κίνα | Μάρκα: | Chenghao/Oem |
---|---|---|---|
Πιστοποίηση: | ROHS、ISO9001、CE | Αριθμό μοντέλου: | ΧΧ80480M070 |
Έγγραφο: | Βιβλίο του προϊόντος PDF |
Λεπτομερής ενημέρωση |
|||
Ονομασία προϊόντος: | ΟΘΌΝΗ USART HMI | Απόφαση: | 800x480 εικονοκύτταρα |
---|---|---|---|
Χρώμα: | 65K, δεκαεξάμπιτος RGB | Φωτεινότητα: | 220 Cd/m2 |
Αντίθεση: | 200:1 | Κατεύθυνση θέασης: | 55/55/55/30 |
Τύπος φωτισμού πίσω: | Άσπρες οδηγήσεις | Εργασιακή θερμοκρασία: | -20~+70℃ |
Επισημαίνω: | Ιατρικός βαθμός οθόνη USART HMI,Οθόνη 800x480 USART HMI,Οθόνη USART HMI με RTP |
Περιγραφή προϊόντων

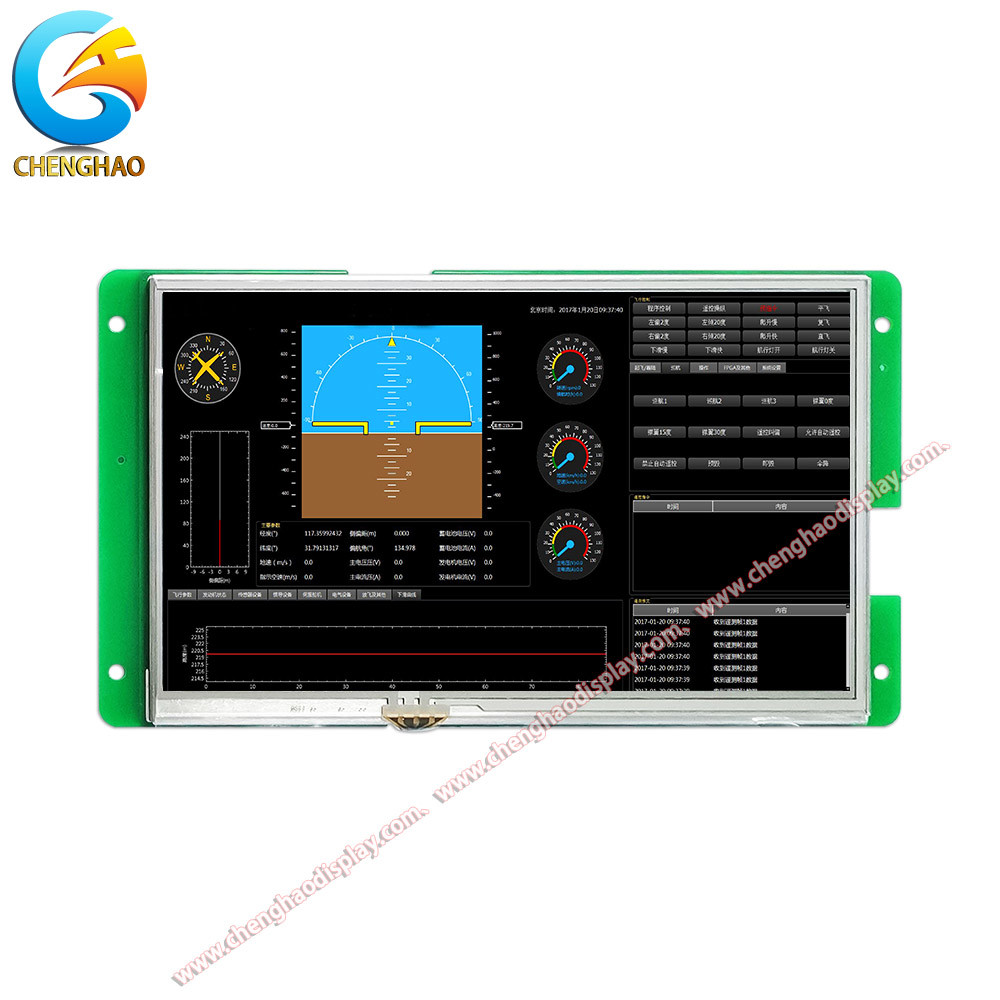

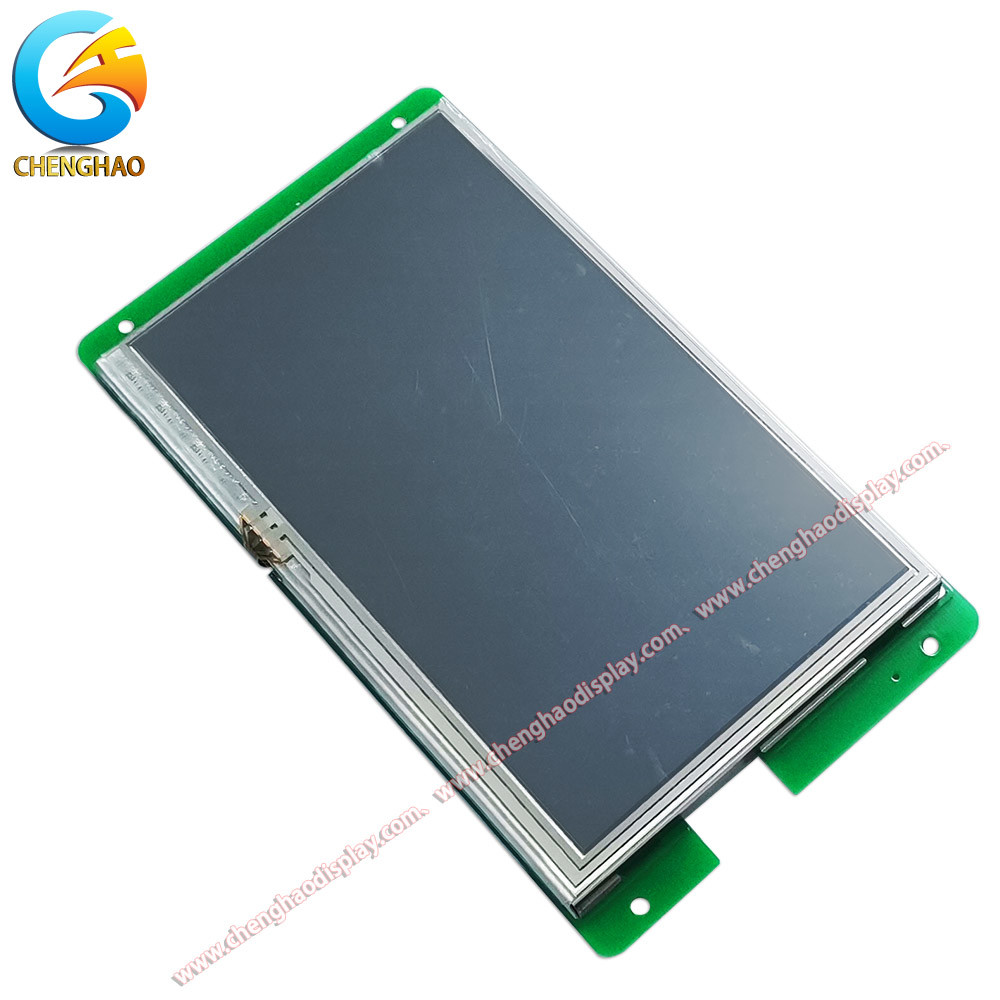

Ιατρική βαθμίδα 16 bit RGB 800x480 7 ιντσών USART HMI SCREEN Μοντέλο με RTP
1. Παραμέτροι χρωματικής οθόνης LCD
Μονάδα αριθ. | ΧΧ80480M070 |
Διάλογος προϊόντων M-Series | Ιατρικός βαθμός |
επεξεργαστής πυρήνα | Επεξεργαστής SOC 400M |
λειτουργικό σύστημα | Κανένα λειτουργικό σύστημα, δεν μπορεί να τρέξει μετά την ενεργοποίηση. |
Τύπος συμφωνίας | Η προεπιλεγμένη σειρά εντολών διαμόρφωσης, ο υπολογιστής υποδοχής μπορεί να ρυθμιστεί για να εκτελεί το πρωτόκολλο MODBUS RTU, XGUS |
γλώσσα γραφικών | Το LUA script, η λογική, το πρωτόκολλο και οι λειτουργίες αλγορίθμου που γράφονται από τους χρήστες μπορούν να εκτελούνται μέσα στην οθόνη |
μέγεθος | 7.0 ίντσες |
Αποφάσεις | 800*480 |
Κατεύθυνση εγκατάστασης | Υποστηρίζει οθόνες περιστροφής 0, 90, 180 και 270 μοιρών |
αποθήκευση | 128Mbit |
γραμματοσειρά | Ενσωματωμένες μοριακές γραμματοσειρές, επεξεργασία anti-aliasing edge, υποστηρίζει γραμματοσειρές ASCII, GBK, GB2312, UNICODE (παγκόσμια γλώσσα) οποιουδήποτε μεγέθους και μπορεί επίσης να προσαρμόσει οποιαδήποτε οθόνη γραμματοσειρών υπολογιστή |
Αποθήκευση εικόνων | Υποστηρίζει συμπίεση JPEG, PNG (μισοδιαφανής/πλήρως διαφανής) και υποστήριξη αποθήκευσης εικόνας οποιουδήποτε μεγέθους.Μπορεί να αποθηκεύσει περίπου 185 εικόνες πλήρους οθόνης συνολικά (υπολογίζεται με βάση το μέγεθος 80KB / εικόναΗ αναλογία συμπίεσης εικόνας είναι διαφορετική, αυτή η τιμή θα κυμαίνεται προς τα πάνω και προς τα κάτω |
χρώμα | 65K χρώματα, 16-bit RGB |
Τετάρτη | 4.5-30V |
κατανάλωση ενέργειας | Το πιο αμυδρό φως, χωρίς ηχεία: 0,8W Το πιο αμυδρό φως πίσω, με ηχεία: 1.8W Πιο φωτεινό φως πίσω, χωρίς ηχεία: 2,4W Το φωτεινότερο φως πίσω, με ηχεία: 3.3W |
μέθοδος επικοινωνίας | RS232/TTL (προεπιλεγμένο επίπεδο 232 από το εργοστάσιο, σύντομη J5 είναι επίπεδο TTL) |
Ποσοστό baud επικοινωνίας | 1200·921600bps, τυπικό ρυθμό baud: 115200bps |
Προδιαγραφές συνδέσμου επικοινωνίας | Προεπιλεγμένο HY2.0-8P, προαιρετικό FPC1.0-10P |
Τοπική λήψη εικόνας | κάρτα SD |
Αναβάθμιση τοπικού/απομακρυσμένου firmware | Εισάγετε την κάρτα SD για την αναβάθμιση τοπικά / Υποστήριξη της απομακρυσμένης σειριακής θύρας της μητρικής πλακέτας του χρήστη για την αναβάθμιση του firmware της οθόνης |
Αναβάθμιση από απόσταση εικόνας | Υποστήριξη των χρηστών να χρησιμοποιούν εξ αποστάσεως την σειριακή θύρα της μητρικής τους πλακέτας για την αναβάθμιση σχετικών με την οθόνη έργων εικόνας, γραμματοσειρών, αρχείων διαμόρφωσης κλπ. |
Ρεαλοχρόνιο ρολόι (RTC) | Υποστήριξη ρολογιού, χρονόμετρου, αντίστροφης μέτρησης και άλλων λειτουργιών |
Η αποτελεσματική περιοχή εμφάνισης της οθόνης (AA) | Διάστημα*Δύση = 155,0 mm*87,0 mm |
Μέγεθος του προϊόντος (μήκος*λάθος*ύψος) | 188.9mm*105.1mm*16.7mm (MAX, συμπεριλαμβανομένου του TP) |
Υποστήριξη λογισμικού για υπολογιστές | VisualTFT® |
Θερμοκρασία λειτουργίας | -20°+70°C |
Θέρμανση αποθήκευσης | -30°+80°C |
Εισαγωγή AV | δεν υποστηρίζεται |
Ηχοπαίκτης | Φόρμα ήχου MP3 (ομιλητής 4Ω2W, μονό), κοινό χώρο αποθήκευσης με εικόνες. Η ταχύτητα δειγματοληψίας είναι 128kbps, και η χρήση μνήμης είναι 0,92MB / λεπτό |
2. Δοκιμή αξιοπιστίας της μονάδας LCD HMI USART
Όλες οι σειριακές οθόνες της Chenghao Optoelectronic έχουν υποβληθεί σε μια σειρά δοκιμών αξιοπιστίας της διαδικασίας πριν από τη μαζική παραγωγή: υψηλή και χαμηλή θερμοκρασία, ESD, έκρηξη, ακτινοβολία,βιωσιμότητα επαφής και άλλες δοκιμές για την εξασφάλιση της ποιότητας του προϊόντος
(1) ESD Δοκιμή-περιβάλλον δοκιμής:
Θερμοκρασία περιβάλλοντος δοκιμής: 25°C
Η υγρασία του περιβάλλοντος δοκιμής: 50%
Δοκιμαστική διαδικασία: τοποθετείται το προϊόν επίπεδο στο πάγκο δοκιμής και εκτελούνται η επαφή και η εκκένωση αέρα στην σιδηροειδή πόρπη και την περιοχή εμφάνισης της οθόνης σειριακής θύρας, με τη σειρά τους, όπως φαίνεται στην παρακάτω εικόνα.Παρατηρήστε αν η οθόνη επαναφέρει και επανεκκινά, εμφανίζει ανωμαλίες κλπ.
(2) Δοκιμαστικό περιβάλλον γήρανσης σε υψηλές και χαμηλές θερμοκρασίες
Θερμοκρασία περιβάλλοντος δοκιμής: -20°+70°C
υγρασία του περιβάλλοντος δοκιμής: 60%±3%RH
Δοκιμαστική διαδικασία: τοποθετείται το προϊόν στρεβλά στο δοχείο δοκιμής υψηλής και χαμηλής θερμοκρασίας, όπως φαίνεται στο σχήμα 3-3, περνά την 72H υψηλή θερμοκρασία, χαμηλή θερμοκρασία,δοκιμή εναλλασσόμενης γήρανσης υψηλής και χαμηλής θερμοκρασίας, παρατηρεί εάν η οθόνη επαναφέρει τις ρυθμίσεις της και επανεκκινά, εμφανίζεται μη φυσιολογικά και λειτουργεί μη φυσιολογικά κατά τη διάρκεια της δοκιμής και μετά την δοκιμή.
(3)Δοκιμή παλμού ομάδας - περιβάλλον δοκιμής
Θερμοκρασία περιβάλλοντος δοκιμής: 25°C
Η υγρασία του περιβάλλοντος δοκιμής: 50%
Δοκιμαστική διαδικασία: τοποθετείται το προϊόν επίπεδο στο πάγκο δοκιμής και τροφοδοτείται η οθόνη μέσω της πηγής ισχύος που συνδέεται με τη γεννήτρια ομάδας παλμών από τη γεννήτρια ομάδας παλμών.όπως φαίνεται στο σχήμα· Παρατηρήστε εάν η οθόνη επαναφέρει και επανεκκινά, εμφανίζεται μη φυσιολογικά και αγγίζει μη φυσιολογικά κατά τη διάρκεια του πειράματος.
3. Διαμόρφωση εγγράφου LUA από οθόνη SPI TFT LCD
Οι σειριακές οθόνες τύπου F, τύπου M και τύπου IOT που κυκλοφόρησαν από την εταιρεία Shenzhen Chenghao Optoelectronics Co., Ltd. υποστηρίζουν όλες τις γραπτές γλώσσες LUA.Η σειριακή οθόνη παρέχει ένα πλούσιο LUA script API και callback interfaceΟι χρήστες μπορούν να ορίσουν και να αποκτήσουν απευθείας την κατάσταση εκτέλεσης όλων των στοιχείων ελέγχου διαμόρφωσης καλώντας την διεπαφή API.η οθόνη μπορεί να ολοκληρώσει τις προγραμματισμένες ενέργειες χωρίς τη συμμετοχή εξωτερικής MCU, μειώνοντας την επικοινωνία δεδομένων μεταξύ MCU και οθόνης.
Η LUA είναι μια ελαφριά γλώσσα scripting με απλούστερη σύνταξη και λογική από τη γλώσσα C, έτσι ώστε οι προγραμματιστές να μπορούν να ξεκινήσουν άμεσα.Η γλώσσα LUA έρχεται με μια καλά λειτουργική βιβλιοθήκη μαθηματικών συναρτήσεων, επεξεργασία χορδών, JSON και άλλες βιβλιοθήκες, και έχει υποστήριξη λειτουργιών για κοινές μαθηματικές πράξεις, όπως τετραγωνική ρίζα, sinus cosinus, απόλυτη τιμή κλπ.λόγω της υψηλής συχνότητας της οθόνης., όλοι οι σύνθετοι αλγόριθμοι επεξεργάζονται από την οθόνη, γεγονός που μειώνει σημαντικά το κόστος εκτέλεσης της MCU του χρήστη.
Για να γράψετε το script LUA του έργου στο λογισμικό VisualTFT, κάντε κλικ στο [Tools] → [LUA Script Programming] στη γραμμή μενού για να το ανοίξετε
4.Αρχιτεκτονική προϊόντωνΙατρική οθόνη LCD

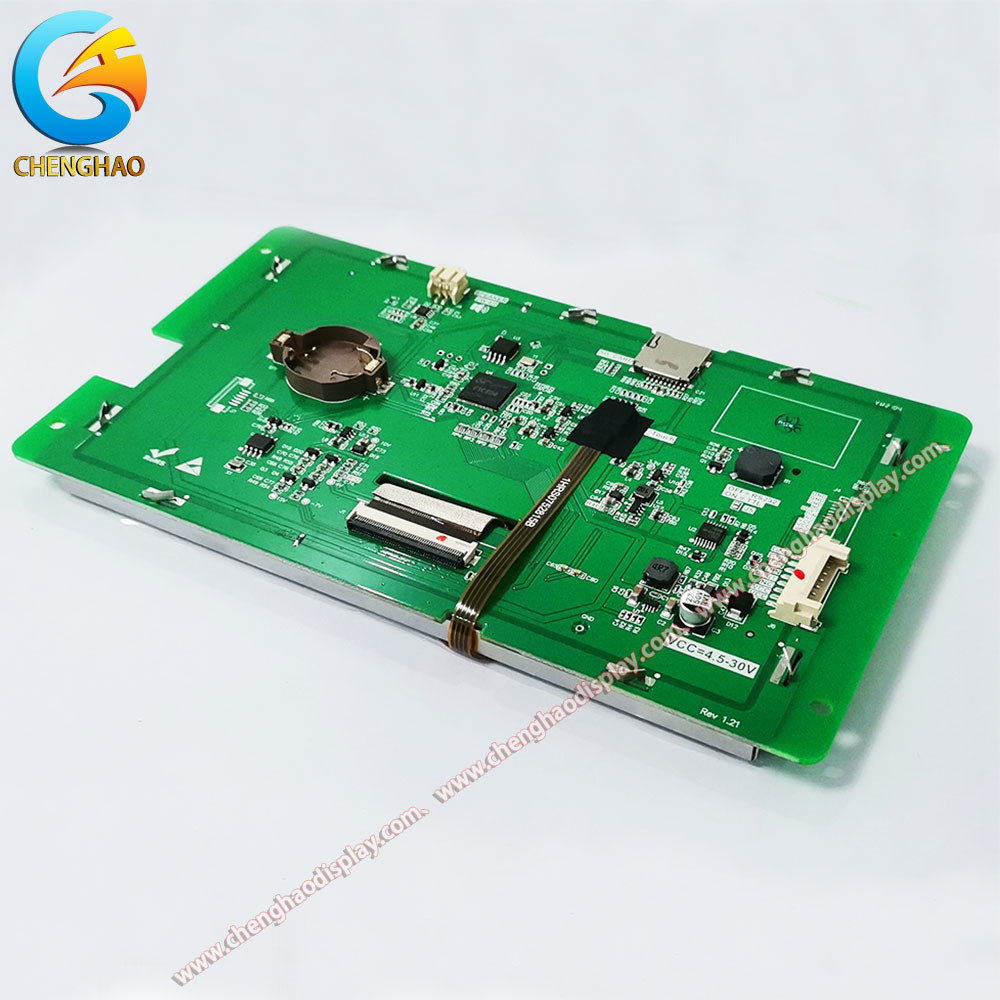

Η βιομηχανική σειριακή οθόνη που κυκλοφόρησε από την εταιρεία Shenzhen Chenghao Optoelectronics Co., Ltd. (chenghaolcd.com) είναι ένα τερματικό σειριακής οθόνης που ενσωματώνει οδηγό οθόνης TFT, αποθήκευση γραμματοσειρών εικόνας, λειτουργία GUI,αναπαραγωγή ήχου και διάφορα στοιχεία ελέγχου διαμόρφωσης.Ο μικρουπολογιστής με ένα μόνο τσιπ του χρήστη χρειάζεται μόνο να στείλει και να λάβει τις αντίστοιχες οδηγίες σειριακής θύρας για να συνειδητοποιήσει εύκολα την εμφάνιση κειμένου, εικόνες και καμπύλες.
Ο επεξεργαστής σειριακής οθόνης της σειράς M υιοθετεί επεξεργαστή SOC 400M 32 bit, ο οποίος ενσωματώνει λειτουργίες όπως η μνήμη βίντεο SDR και η αποκωδικοποίηση εικόνας JPEG.
