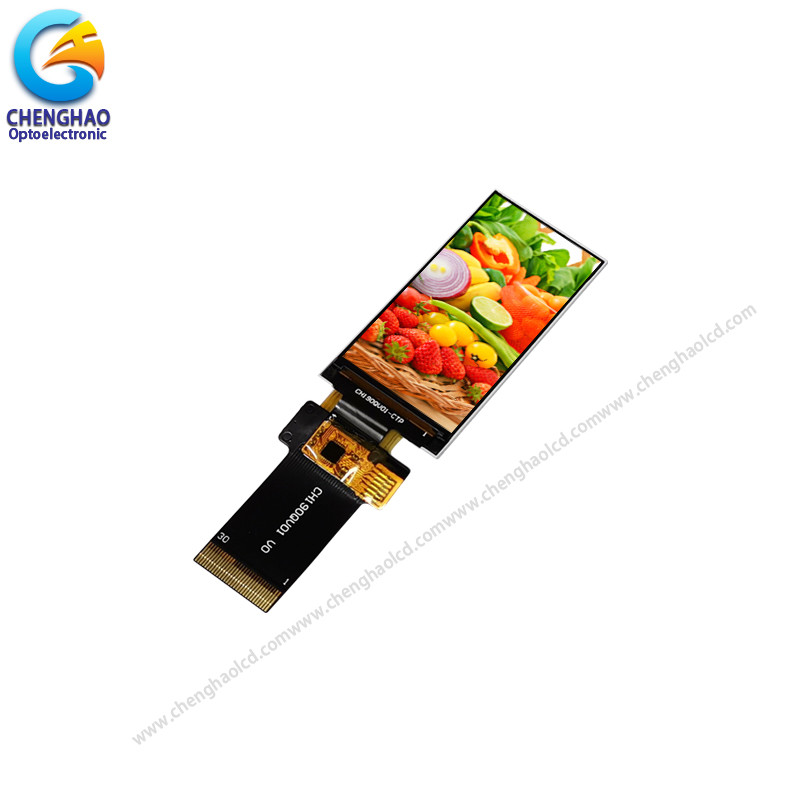

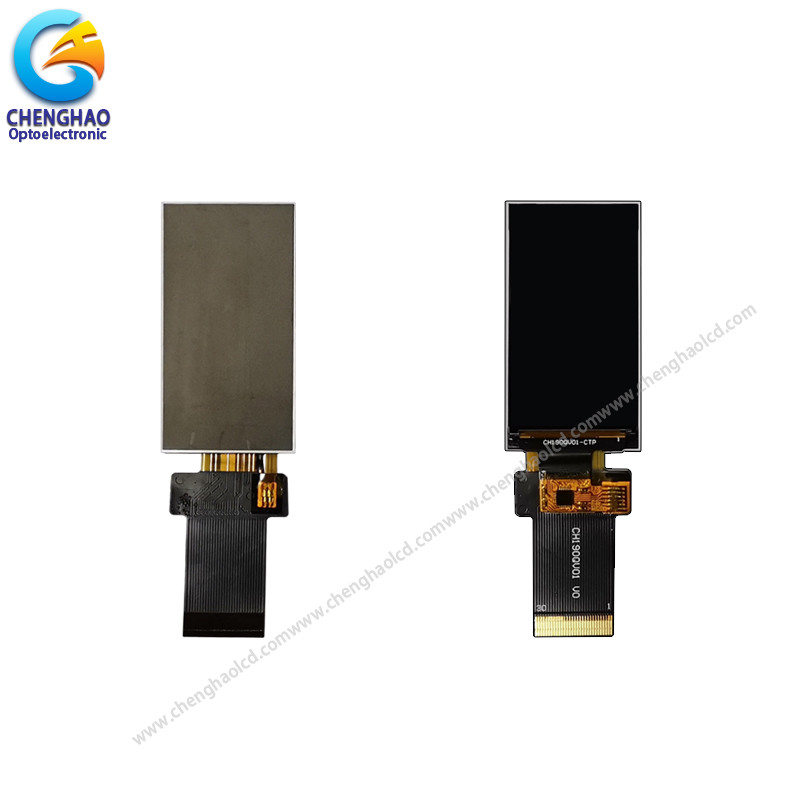

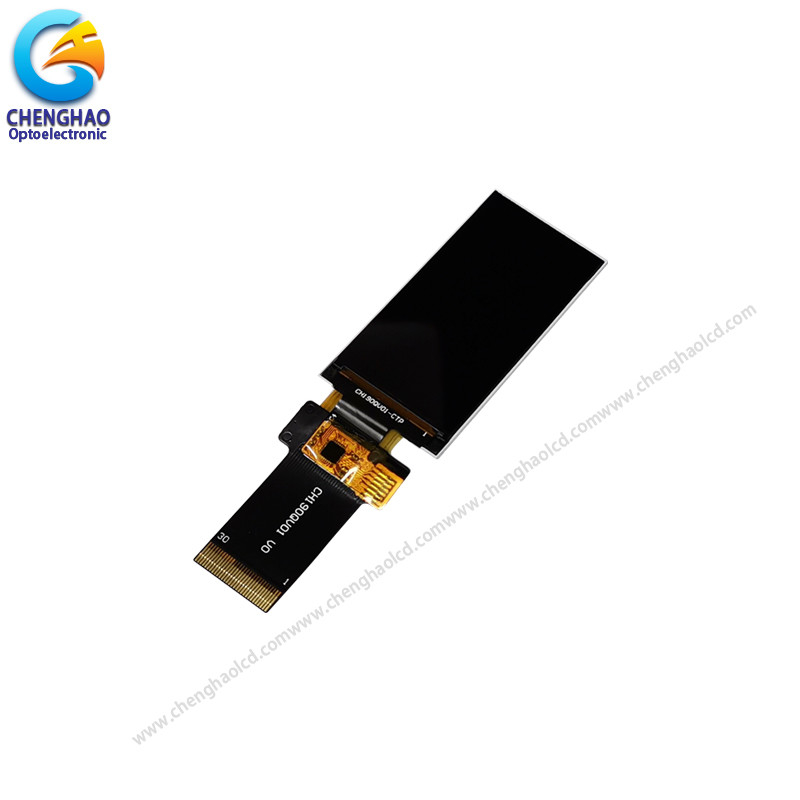

1.9 διεπαφή ενότητας 170x320 Qvga MCU SPI επίδειξης διεθνών ειδησεογραφικών πρακτορείων LCD Tft

Ποσότητα παραγγελίας min : 100 τεμάχια Τιμή : /
Συσκευασία λεπτομέρειες : Όλα τα προϊόντα συσκευάζονται με το σωστό τρόπο να κρατηθεί χρηματοκιβώτιο. Για τα μικρά μεγέθη των Χρόνος παράδοσης : 7-15 εργάσιμες ημέρες
Όροι πληρωμής : Τ/Τ Δυνατότητα προσφοράς : 300Kpcs/month
Τόπος καταγωγής: Σενζέν, Κίνα Μάρκα: Chenghao/Oem
Πιστοποίηση: ROHS、ISO9001、CE Αριθμό μοντέλου: CH190QV01A
Έγγραφο: Βιβλίο του προϊόντος PDF

Λεπτομερής ενημέρωση

Ονομασία προϊόντος: 1,9 Tft Μέγεθος μονάδας: 25,8(Π)×49,72(Υ)×1,43(Τ) mm
Ενεργός χώρος: 22,7(Π)×42,72(Υ) mm Σημείο κλίσης: 0,1335 (Π) × 0,1335 (Υ) mm
Διασύνδεση: mcu/SPI Εργασιακή θερμοκρασία: -20 ~ +70 °C
Θερμοκρασία αποθήκευσης: -30 ~ +80 ℃ Πίσω φως: 4 Λευκό LED
Επισημαίνω:

1.9 επίδειξη ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ LCD Tft

,

170x320 επίδειξη ΔΙΕΘΝΏΝ ΕΙΔΗΣΕΟΓΡΑΦΙΚΏΝ ΠΡΑΚΤΟΡΕΊΩΝ LCD σημείων

,

ενότητα επίδειξης διεθνών ειδησεογραφικών πρακτορείων LCD 400 cd/m2

Περιγραφή προϊόντων

1.9 Tft Ips Μοντέλο οθόνης LCD 170x320 Qvga Mcu Spi Διασύνδεση



1. Προδιαγραφή



Τύπος οθόνης Ειδικότερα:
Πρότυπο οθόνης
IPS / Μεταδοτικό / Συνήθως μαύρο
Ανάλυση οθόνης 170*320 σημεία
Αντίθεση 800
Συνολικό μέγεθος
25.8 ((W)×49.72 ((Η)×1.43 ((T) mm
Ενεργός χώρος (Α.Α.)
22.7 ((W)×42.72 ((H) mm
Φωτισμός 400 cd/m2



2Περιγραφή.



Το ChengHao Display μοντέλο CH190QV01A είναι ένα διαφανές διαφωτιστικό υγρής κρυστάλλου (LCD) με μαρτύριο αδύναμου φιλμ τρανζίστορ (TFT) που χρησιμοποιεί αμορφικά TFT πυριτίου ως συσκευές διασύνδεσης.Αυτό το μοντέλο αποτελείται από οθόνη LCD, IC του οδηγού, οπίσθιο φωτισμό και FPC.
Το Lcd Panel ανήκει στον τύπο TFT (κατακόρυφη οθόνη), υιοθετεί τεχνολογία οθόνης IPS και η καλύτερη γωνία θέασης είναι πλήρης γωνία θέασης (80/80/80/80).9 ιντσών περιοχή πίνακα σημεία αυτού του πίνακα LCD, ικανή να εμφανίζει εικόνες βίντεο 170 (RGB) * 320 pixel.
Ως IC οδηγού της ενότητας, το ST7789 είναι εγκατεστημένο στο γυάλινο πάνελ και επικοινωνεί με το FPC για να εμφανίζει χρώματα 262/65K εισάγοντας σήματα RGB.
Το FPC μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη, συμπεριλαμβανομένης της δομής σχήματος, του ορισμού της διεπαφής κλπ.





3. Ζωγραφιες

Σημειώσεις:
(1) Τύπος οθόνης: 1,9 ιντσών TFT

(2) Κατεύθυνση θέασης: 80/80/80/80

(3) Θερμοκρασία λειτουργίας: -20~70 °C
(4) Θερμοκρασία αποθήκευσης: -30~80 °C
(5) Ανεπάρκεια μη σημειωτή: ±0.20
(6) Προστασία: ROHS



1.9 διεπαφή ενότητας 170x320 Qvga MCU SPI επίδειξης διεθνών ειδησεογραφικών πρακτορείων LCD Tft 0





4Κουζίκ λεπτομέρεια.



* Μονάδα. Όνομα: 1.9 Tft Ips Μονάδα οθόνης LCD 170x320 Qvga MCU SPI Interface

* Μοντέλο αριθ. :CH190QV01A
* Τύπος μονάδας:1.9 ιντσών TFT
* Τρόπος εμφάνισης: IPS / Transmissive / κανονικά μαύρο
* Αριθμός σημείων:170*320
* Μέγεθος μονάδας:25.8 ((W)×49.72 ((Η)×1.43 ((T) mm
* Ενεργός χώρος TFT:22.7 ((W)×42.72 ((H) mm
* TFT διεπαφή:
8080-8bit MCU διεπαφή
4 γραμμές 8bit SPI

* Χρώμα: 262K
* Αντίθεση: 800
* Κατεύθυνση θέασης: 80/80/80/80
* LCD DRIVE IC:ΣΤ7789
* Τρόπος πολλαπλασιασμού: ΤΡΑΝΣΙΜΣΙΣΙΒ/ΑΝΕΤΙΚΟ
* Χρόνος λειτουργίας: -20°C~+70°C
* Χρόνος αποθήκευσης: -30°C~+80°C
* ΑΝΤΟΛΕΡΑΣΗ ΑΝΤΟΜΑΡΚΗΣ: ±0.20
* Απαιτήσεις για την προστασία του περιβάλλοντος: RoHS
ΝΕΟ
* Αριθμός FPC: 30pin
* Πίσω φως Τύπος:4 Λευκό LED
* Χρόνος ζωής: 200000 ώρες
* Διάγραμμα κυκλώματος BL:
* Φωτισμός: 400 cd/m2




5Εφαρμογή



1.9 διεπαφή ενότητας 170x320 Qvga MCU SPI επίδειξης διεθνών ειδησεογραφικών πρακτορείων LCD Tft 1







6. Ενημερωτικά ερωτήματα



Ε: Τι είδους διεπαφή είναι η οθόνη οθόνης σας;
Α: Οι μικρές οθόνες υποστηρίζουν γενικά το SPI,MCU,RGB,MIPI. Οι μεσαίες οθόνες υποστηρίζουν γενικά το LVDS,MIPI,EDP. Διαφορετικές προδιαγραφές χρησιμοποιούν διαφορετικές διεπαφές.

Ε2: Χρησιμοποιήσατε χωρητική οθόνη αφής ή ανθεκτική οθόνη αφής;
Ε: Έχουμε χωρητική οθόνη αφής και ανθεκτική οθόνη αφής.

Ε3: Ποια είναι η πολιτική σας για δείγματα;
Α: Αν υπάρχει απόθεμα, μπορείτε να πάρετε δείγματα ανά πάσα στιγμή, αν δεν υπάρχει απόθεμα, θα χρειαστεί λίγος χρόνος, και στη συνέχεια περιμένετε τα υλικά να επιστρέψουν για δείγμα.Αλλά ο πελάτης πρέπει να πληρώσει το κόστος του δείγματος και τα έξοδα έκφρασης.

Ε4: Πόσος χρόνος είναι ο χρόνος προετοιμασίας για μαζική παραγωγή;
Α: Η μαζική παραγωγή διαρκεί περίπου 20-45 εργάσιμες ημέρες, ανάλογα με το μοντέλο και την ποσότητα παραγγελίας.

Ε5: Πώς εξασφαλίζεται μακροπρόθεσμη σταθερή παράδοση;
Α: Πρώτον, θα προτείνουμε προϊόντα που μπορούν να παραδοθούν για μεγάλο χρονικό διάστημα στους πελάτες, και δεύτερον, θα έχουμε μεγάλο αριθμό αποθεμάτων εκ των προτέρων για μεγάλο χρονικό διάστημα.

Ε6: Ποιος είναι ο τρόπος πληρωμής σας για μαζική παραγωγή;
Απ: Γενικά,μετά την παραλαβή της προκαταβολής 50%-100% από τους πελάτες,αρχίζουν να προετοιμάζουν τα υλικά.Η παράδοση είναι περίπου 5 εργάσιμες ημέρες μετά την παραλαβή της τελικής πληρωμής.

Ε: Θα επιθεωρήσετε τα εμπορεύματα πριν από την παράδοση;
Α: Ναι, θα στείλουμε τα αγαθά μετά από 100% επιθεώρηση.
