Τετραγωνική οθόνη αφής TFT LCD χωρητικότητας 320X320 24 πιν με IC ST7796

Ποσότητα παραγγελίας min : 100 τεμάχια Τιμή : Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες : Όλα τα προϊόντα συσκευάζονται με το σωστό τρόπο να κρατηθεί χρηματοκιβώτιο. Για τα μικρά μεγέθη των Χρόνος παράδοσης : 7-15 εργάσιμες ημέρες
Όροι πληρωμής : Τ/Τ Δυνατότητα προσφοράς : 300Kpcs/month
Τόπος καταγωγής: Σενζέν, Κίνα Μάρκα: Chenghao/Oem
Πιστοποίηση: ROHS、ISO9001、CE Αριθμό μοντέλου: CH154HV05A-CT
Έγγραφο: Βιβλίο του προϊόντος PDF

Λεπτομερής ενημέρωση

Ονομασία προϊόντος: Χωρητική οθόνη επαφής TFT LCD Απόφαση: 320x320
Θερμοκρασία λειτουργίας: -20 ~ +70 °C Θέρμανση αποθήκευσης: -30 ~ +80 ℃
Πίσω φως: 3 άσπρες οδηγήσεις Βάρος: TBD γ
Τρόπος εμφάνισης: IPS
Επισημαίνω:

Τετράγωνη οθόνη αφής LCD TFT

,

ST7796 Εικονική οθόνη αφής LCD TFT

,

Εικονική οθόνη αφής TFT LCD IPS

Περιγραφή προϊόντων

Τετράγωνη οθόνη αφής LCD TFT 320*320 με IC ST7796



1. Προδιαγραφή



Μέρος Νο. CH154HV05A-CT
Μέγεθος 1.54 ίντσες
Απόφαση 320*320
Διάσταση του σχεδίου
40.2 ((W)×40.5 ((Η)×4.1Τ) χιλιοστά
Ενεργός χώρος
27.744 ((W)×27.744 ((Η)χμ
Διασύνδεση
4 γραμμές_8bit SPI
IC ΣΤ7796
Επενδύσεις σε ηλεκτρική ενέργεια 24 PIN
Θερμοκρασία λειτουργίας -20°C ~ 70°C
Θέρμανση αποθήκευσης -20°C ~ 70°C
Χρόνος παράδοσης 10 ημέρες



2Περιγραφή.



Η Chenghao mini touch display (CH154HV0A-CT) είναι μια μικρού μεγέθους έγχρωμη οθόνη LCD αφής με επιφάνεια οθόνης μήκους διαγώνου 1,54 ίντσες, ανάλυση 320*320 σημείων,και υποστηρίζει 4-lines_8bit SPI διεπαφήΤο LCD 320x320 είναι όχι μόνο μια οθόνη IPS με πλήρη γωνία θέασης (80/80/80/80), αλλά και μια μεγάλη οθόνη θερμοκρασίας (-20~+70°C).

Εάν αυτή η μικρού μεγέθους έγχρωμη οθόνη LCD δεν μπορεί να καλύψει πλήρως τις ανάγκες του έργου σας, μπορούμε επίσης να τροποποιήσουμε ορισμένες παραμέτρους αυτής της έγχρωμης οθόνης LCD σύμφωνα με τις ανάγκες του έργου σας.Το περιεχόμενο που μπορεί να τροποποιηθεί περιλαμβάνει τη δομή σχήματος του FPC, ορισμός διεπαφής, φωτεινότητα φώτων, επεξεργασία επιφάνειας οθόνης, εκτύπωση λογότυπου



3. Ζωγραφιες



Σημειώσεις:
(1) Τύπος οθόνης: 1,54 ιντσών TFT+TP
(2) Κατεύθυνση θέασης: 80/80/80/80
(3) Κεντρική μονάδα οδήγησης LCD: ST7796
(4) Τρόπος πόλωσης: Διαπεραστικός/Αρνητικός
(5) Θερμοκρασία λειτουργίας: -20~70 °C
(6) Θερμοκρασία αποθήκευσης: -30~80 °C
(7) Ανεπάρκεια μη σημειωτή: ±0.20
(8) Προστασία: ROHS

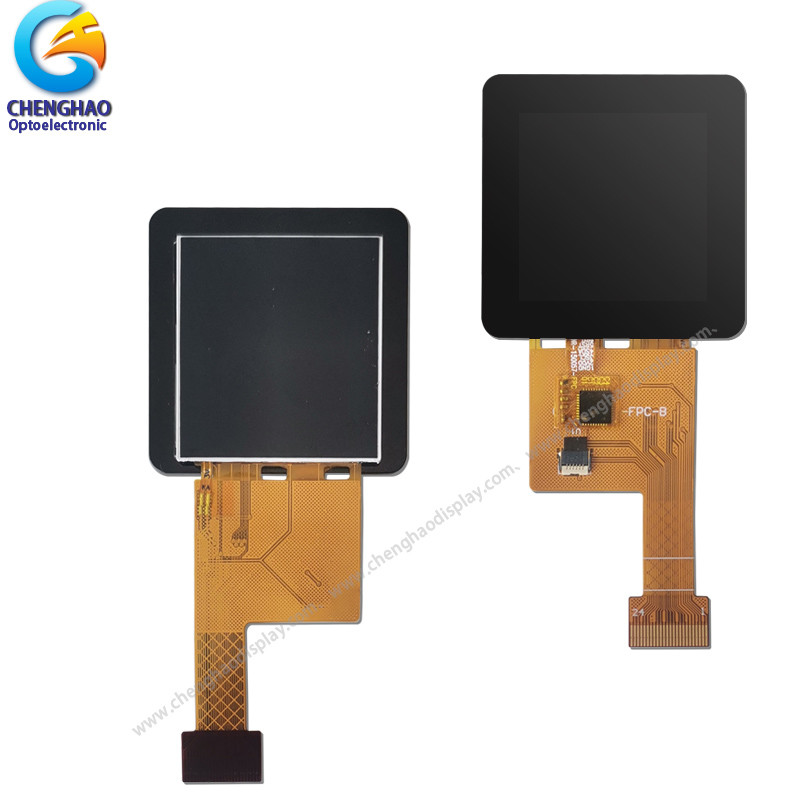

Τετραγωνική οθόνη αφής TFT LCD χωρητικότητας 320X320 24 πιν με IC ST7796 0





4Γρήγορη λεπτομέρεια.



* Ονομασία LCM: Square TFT LCD Capacitive Touchscreen

* Πρότυπο: CH154HV05A-CT
* Lcm Μέγεθος: 1,54 ίντσες
* Τύπος αφής: χωρητική οθόνη αφής
* Τύπος οθόνης: 1.54 ̊ TFT+CTP
* Χρώματα οθόνης: 262K/65K
* Αριθμός σημείων: 320x320
* TFT Dot Pitch:0.0867 ((W)×0. 0867 ((H) mm
* Γωνία θέασης:80/80/80/80
* Δοκιμαστικό IC: ST7796
* Τρόπος εμφάνισης: IPS/ Transmission/ Normal BLAck
* Μέγεθος μονάδας:40.2 ((W)×40.5 ((Η)×4.1Τ) χιλιοστά
* Ενεργός χώρος TFT:27.744 ((W)×27.744 ((H) mm
* Φωτεινότητα: 400 νιτ
* Αντίθεση: 800:1
* Τύπος διεπαφής TFT:4-line_8bit SPI

* Τύπος διεπαφής TP: I2C

* Αριθμός πινών: 24 πινές
* Τύπος και χρώμα οπίσθιου φωτισμού: LED οπίσθιο φωτισμό/λευκό
Πίσω φωτισμός: 6 LED



5Εφαρμογή

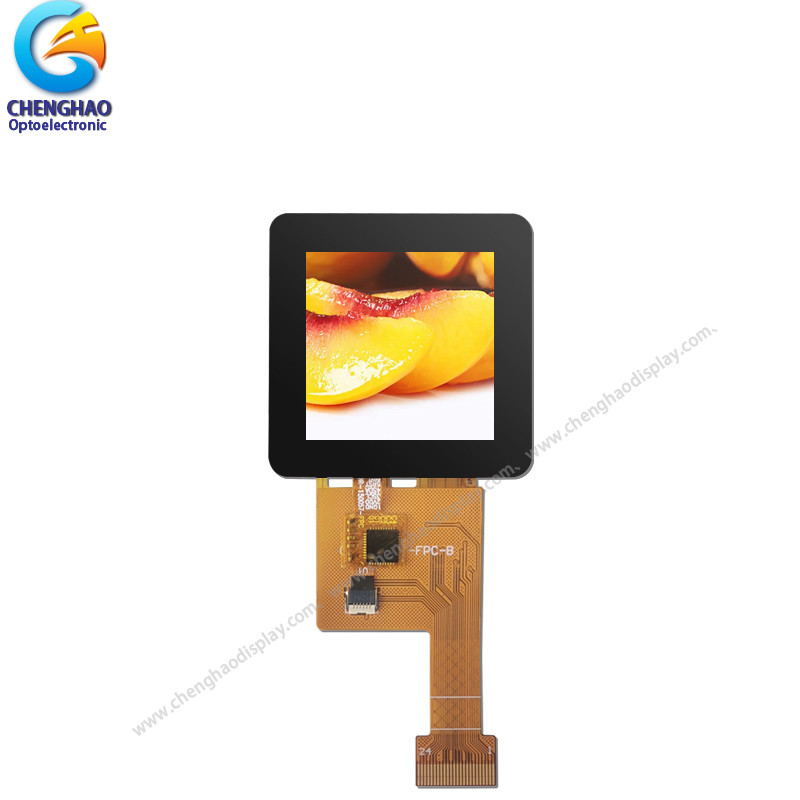

Τετραγωνική οθόνη αφής TFT LCD χωρητικότητας 320X320 24 πιν με IC ST7796 1



6. Ενημερωτικά ερωτήματα



Ε: Μέθοδοι πληρωμής;
T/T, Paypal και Western union κλπ.
Για δείγματα: προκαταβολή.
Για μαζική παραγωγή: προκαταβολή 50% και υπόλοιπο 50% πριν από την αποστολή.

Ε: Ποιος είναι ο χρόνος παράδοσης των προϊόντων;
Α: Τα δείγματα που βρίσκονται σε απόθεμα θα αποσταλούν εντός 3 ημερών μετά την πληρωμή.
Δύο έως τέσσερις εβδομάδες για μαζική παραγωγή

Ε: Πόσος είναι ο χρόνος εγγύησης;
Απ: Γενικά η περίοδος εγγύησης είναι ένα έτος.

Ε: Ποιο είναι το MOQ του προϊόντος;
Α: Διαφορετικά προϊόντα έχουν διαφορετικό MOQ, παρακαλούμε επικοινωνήστε με τις πωλήσεις μας για λεπτομερείς πληροφορίες.

Ε: Ποια είναι η υπηρεσία σας μετά την πώληση;
Α: Εάν υπάρχουν προβλήματα, θα λάβετε την απάντησή μας εντός 24 ωρών. Η λύση θα προσφερθεί άμεσα από την επαγγελματική τεχνική ομάδα μας.

Ε: Μπορείτε να παρέχετε OEM υπηρεσία;
Α: ναι, μπορούμε να παρέχουμε τόσο OEM και ODM υπηρεσία, μπορεί να προσαρμόσει τα προϊόντα σύμφωνα με τα σχέδια που παρέχετε

Ε: Πώς μπορώ να εμπιστευτώ την ποιότητα των προϊόντων σας;
Α: Η εταιρεία έχει προχωρήσει στην εισερχόμενη επιθεώρηση, δοκιμή σε απευθείας σύνδεση και εξοπλισμό δοκιμής αξιοπιστίας και σύστημα, τα προϊόντα της εταιρείας μέσω των δοκιμών ROHS, CE
