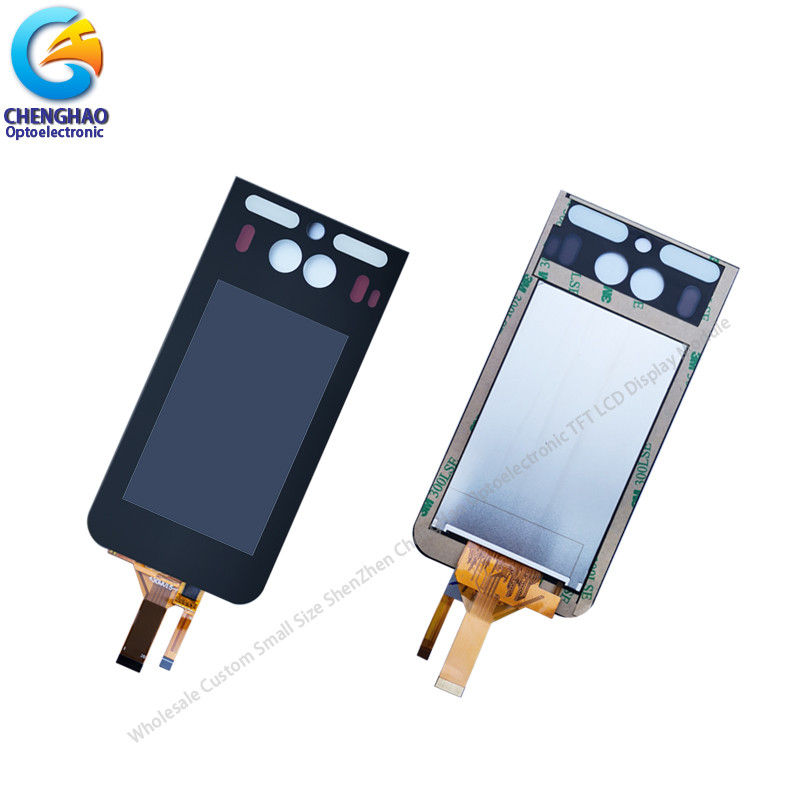

IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface

Ποσότητα παραγγελίας min : 100 τεμάχια Τιμή : /
Συσκευασία λεπτομέρειες : Όλα τα προϊόντα συσκευάζονται με το σωστό τρόπο να κρατηθεί χρηματοκιβώτιο. Για τα μικρά μεγέθη των Χρόνος παράδοσης : 7-15 εργάσιμες ημέρες
Όροι πληρωμής : Τ/Τ Δυνατότητα προσφοράς : 300Kpcs/month
Τόπος καταγωγής: Σενζέν, Κίνα Μάρκα: Chenghao/Oem
Πιστοποίηση: ROHS、ISO9001、CE Αριθμό μοντέλου: Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να πληρούνται.
Έγγραφο: Βιβλίο του προϊόντος PDF

Λεπτομερής ενημέρωση

Ονομασία προϊόντος: Ηθική οθόνη αφής IPS TFT LCD Τύπος ενότητας: 4.3"TFT + CTP
Τρόπος εμφάνισης: IPS / Μετάδοση / Κανονικά Μαύρο Αριθμός σημείων: 480*(RGB) *800
Κατεύθυνση θέασης: Όλα Μέγεθος μονάδας: 75.56 ((W) × 154.37 ((H) × 3.75 ((T) mm
Επισημαίνω:

Συγκινητική οθόνη αφής 2 λωρίδες

,

400 cd/m2 LCD Ηλιακή οθόνη αφής χωρητικότητας

,

Δύο λωρίδες MIPI DSI χωρητική οθόνη αφής

Περιγραφή προϊόντων

IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface



1Προδιαγραφές οθονών οθόνης



Ειδικότητα   Προδιαγραφές Μονάδα
Προδιαγραφή οθόνης   Τσενγκχάο -
  Μέγεθος 4.3 χιλιοστό
  Απόφαση 480x3 ((RGB) x800 κουκίδες
  Πίτσα των pixel
0.117 ((W)×0.117 ((Η)
χμ
  Τρόπος εμφάνισης IPS/NB -
  Κατεύθυνση θέασης 80808080 - Δεν ξέρω.
  Φωτεινότητα 400 cd/m2
Μηχανικά χαρακτηριστικά Επικαιροποιημένο μέσο 75.56 ((W) × 154.37 ((H) × 3.75 ((T) χμ
  Ενεργός χώρος (W * H) 56.16 ((W) × 93.6 ((H) χμ
  Με/χωρίς TP με -
  Αριθμοί LED 8-LED μ.τ.λ.
  Θερμοκρασία λειτουργίας -20~+70 °C
  Θέρμανση αποθήκευσης -30~+80 °C


2Περιγραφή οθόνης οθόνης οθόνης οθόνης οθόνης οθόνης οθόνης οθόνης οθόνης οθόνης οθόνης


Το ChengHao Display μοντέλο CH430WV15A-CTC είναι ένα διαφανές διαφάνειο υγρών κρυστάλλων (LCD) με λεπτό φιλμ τρανζίστορ (TFT) χρωματικής ενεργού μήτρας που χρησιμοποιεί αμόρφωτο πυρίτιο TFT ως συσκευή μεταγωγής.Αυτό το μοντέλο αποτελείται από ένα προσαρμοσμένο χωρητικό πάνελ αφής, πίνακα LCD TFT, κυκλικό διακόπτη κίνησης, φως πίσω και FPC.
Αυτή η LCD TFT έχει διάμεση μέτρηση ενεργού οθόνης 4,3 ιντσών (κατάσημη οθόνη) με ανάλυση WVGA (480 οριζόντια επί 800 κατακόρυφα pixel).

IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface 0
Ο οδηγός που χρησιμοποιείται για το έργο αυτό είναι ο NT35510 και μπορεί να εμφανίσει 16M χρώματα με είσοδο σήματος RGB 24 bit.Ο οδηγός είναι τοποθετημένος στο γυαλί και η διασύνδεση μέσω FPC περιλαμβάνει εξαρτήματα για την κίνηση της μονάδας οθόνηςΥποστήριξη διεπαφής 2 λωρίδων-MIPI DSI.
Επιπλέον, το FPC μπορεί επίσης να προσαρμοστεί σύμφωνα με τις απαιτήσεις των πελατών, όπως η τροποποίηση της δομής του φώτου πίσω και του CTP, ο ορισμός της διεπαφής κλπ.
Συμμόρφωση με το RoHS και απαλλαγή από αλογόνες.







IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface 1

4Γρήγορη λεπτομέρεια της οθόνης αφής 480x800 ips


* Μοντέλο αριθ. :CH430WV15A-CTC
* Τύπος μονάδας:4.3" TFT+CTP
* Σχήμα οθόνης: κάθετη οθόνη
* Τρόπος εμφάνισης: IPS / Transmissive / κανονικά μαύρο
* Αριθμός σημείων: 480*3 ((RGB) * 800
* Μέγεθος μονάδας:75.56 ((W)×154.37 ((Η)×3.75 ((T) mm
* Ενεργός χώρος TFT:56.16 ((W)×93.6 ((H) mm

* TFT διεπαφή:2 λωρίδες MIPI DSI

* Διασύνδεση CTP: I2C

* CTP IC: GT911

IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface 2

* Χρώμα: 16.7M
* Αντίθεση: 800
*ΚΟΝΤΡΟΣΕΙΑ: 80/80/80/80 ((U/D/L/R @ CR>10)
* LCD DRIVE IC: NT35510
* Τρόπος πολλαπλασιασμού:
* Χρόνος λειτουργίας: -20°C~+70°C
* Χρόνος αποθήκευσης: -30°C~+80°C
* ΑΝΤΟΛΕΡΑΣΗ ΑΝΤΟΜΑΡΚΗΣ: ±0.20
* Απαιτήσεις για την προστασία του περιβάλλοντος: RoHS
ΝΕΟ
* TFT FPC Αριθμός: 20 καρφίτσες

* CTP FPC Αριθμός: 8 καρφίτσες

* Πίσω φως Τύπος:8 Λευκά LED σε σειρά
* Διάρκεια ζωής: 20000 ώρες
* Διάγραμμα κυκλώματος BL:
VF=22,4~27,2 V, IF=20 mA
* Φωτισμός: 400 cd/m2
* Τύπος οθόνης αφής: χωρητική


 IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface 3

5Οπτικά χαρακτηριστικά



Οπτικά χαρακτηριστικά

Η δοκιμή των οπτικών προδιαγραφών μετράται σε σκοτεινό δωμάτιο (φωτεινότητα περιβάλλοντος 1lux)

και θερμοκρασία = 25±2°C) με τον εξοπλισμό του συστήματος μετρητή φωτεινότητας (Goniometer)

το σύστημα και το TOPCON BM-5) και η μονάδα δοκιμής πρέπει να βρίσκονται σε απόσταση περίπου 50 cm

από την επιφάνεια της οθόνης LCD σε γωνία θεώρησης θ και Φ ίση με 0, το κέντρο της μετρητής

το σημείο στην επιφάνεια της οθόνης πρέπει να παραμένει σταθερό.



Το φως του φόντου πρέπει να λειτουργεί για 30 λεπτά πριν από τη μέτρηση.

IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface 4

IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface 5

IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface 6











5Εφαρμογή της οθόνης αφής wvga ips



IPS TFT LCD Συγκινητική οθόνη αφής 480x800 2 λωρίδες MIPI DSI Interface 7
