I80 ελεύθερη 3,5 ίντσα 18 μπιτ ΚΠΜ (Κοινή Πολιτική Μεταφορών) FPC αλόγονου επίδειξης συστημάτων βιομηχανική TFT

Περιγραφή προϊόντων





1. Προδιαγραφή







Πρότυπο	CH3.5HV40A
Τύπος επίδειξης	TFT LCD
Σωλήνας Backlight	Οδηγήσεις
Φωτεινότητα (cd/m ²)	300
Ζωή Backlight (η)	>20.000
Αντίθεση	800:1
Γωνία εξέτασης	Όλη η γωνία εξέτασης



2. Περιγραφή

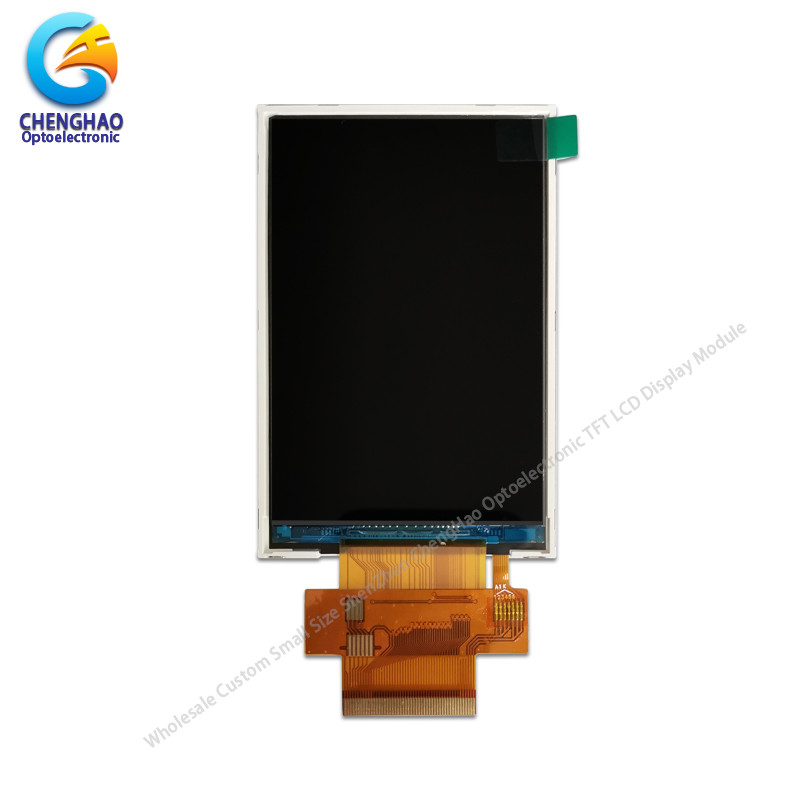

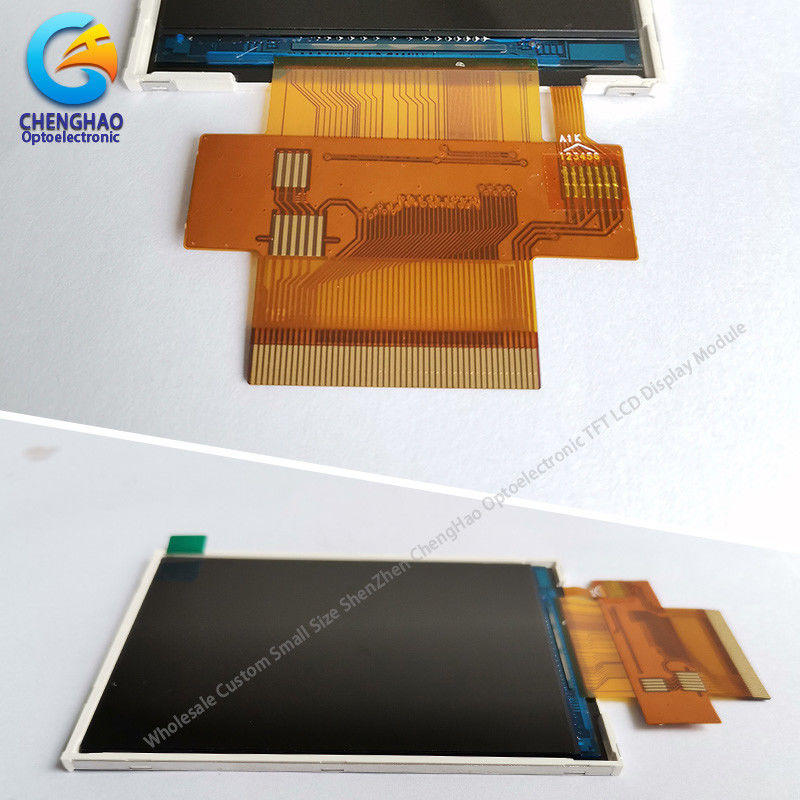

Η επίδειξη πρότυπο CH350HV40A ChengHao είναι μια χρώματος ενεργός μητρών λεπτή ταινιών επίδειξη κρυστάλλου κρυσταλλολυχνιών (TFT) υγρή (LCD) που χρησιμοποιεί το άμορφο πυρίτιο TFT ως συσκευή μετατροπής. Αυτό το πρότυπο αποτελείται από μια επιτροπή TFT LCD, ένα οδηγώντας ολοκληρωμένο κύκλωμα, έναν πίσω-ελαφρύ, και FPC.

Αυτό το TFT LCD έχει μια (κάθετη οθόνη) μετρημένη ίντσας 3,5 διαγώνια ενεργό περιοχή επίδειξης με 320 οριζόντια από το κάθετο εικονοκύτταρο 480.

Ο οδηγός που χρησιμοποιείται για αυτό το πρόγραμμα είναι το ILI9488 και μπορεί να επιδείξει τα χρώματα 262K 65K/16.7M από την εισαγωγή σημάτων. Ο οδηγός τοποθετείται στο γυαλί και τη διασύνδεση μέσω FPC συμπεριλαμβανομένων των συστατικών για να οδηγήσει την ενότητα επίδειξης. Υποστήριξη 4 διεπαφή 9-/16-/18-κομματιών lines_9bit SPI/8 8080system lines_8bit/3/RGB διεπαφή +16-/18-κομματιών SPI.

Επιπλέον, FPC μπορεί επίσης να προσαρμοστεί σύμφωνα με τις απαιτήσεις πελατών, όπως η τροποποίηση πίσω-ελαφριά και η δομή ΚΠΜ (Κοινή Πολιτική Μεταφορών), ο καθορισμός διεπαφών, κ.λπ.

Συμμόρφωση & αλόγονο RoHS ελεύθερες.



3. Σχέδια





Σημειώσεις:
(1) τύπος επίδειξης: 3,5 ίντσα TFT
(2) κατεύθυνση εξέτασης: Όλη η γωνία εξέτασης
(3) ολοκληρωμένο κύκλωμα Drive LCD: ILI9488
(4) τρόπος πολωτών: Μεταδιδόμενος αρνητικός
(5) λειτουργούντα Temp: -20~70 ℃
(6) Temp αποθήκευσης: -30~80 ℃
(7) ανοχή Unmarker: ±0.20
(8) προστασία: ROHS





4. Γρήγορη λεπτομέρεια







* Όνομα LCD: Εργοστάσιο άμεσα 3,5 βιομηχανικό TFT σύστημα επίδειξης I80 ίντσας οθόνη διεθνών ειδησεογραφικών πρακτορείων LCD διεπαφών 18 μπιτ
* Αριθμός μερών: CH350HV40A
* Μέγεθος.: 3,5 ίντσα
* Με την επιτροπή αφής ή όχι: Αριθ.
* Υποστηρίξτε τον τύπο αφής: Χωρητική ή ανθεκτική επιτροπή αφής
* Τύπος επίδειξης: 3.5 " TFT
* Χρώματα επίδειξης: 262K/65K/16.7M
* Ψήφισμα (εικονοκύτταρα): 320 (RGB) *480
* Πίσσα εικονοκυττάρου: 0,153 ×0.153 (W) (Χ) χιλ.
* Κατεύθυνση εξέτασης: 80/80/80/80
* Ολοκληρωμένο κύκλωμα ελεγκτών: ILI9488
* Τρόπος επίδειξης: Μεταδιδόμενο κανονικά White/TN
* Γενικό μέγεθος: 56.54 (W) ×84.96 (Χ) ×2.4 (Τ) ΧΙΛ.
* Ενεργός περιοχή: 48.96 (W) ×73.44 (Χ) χιλ.
* Φωτεινότητα: 300 cd/m2
* Αντίθεση: 800: 1
* Τύπος διεπαφών:



4-lines_8bit SPI

3-lines_9bit SPI

οκτάμπιτη διεπαφή 8080 συστημάτων

9 μπιτ 8080 διεπαφή συστημάτων

δεκαεξάμπιτη διεπαφή 8080 συστημάτων

18 μπιτ 8080 διεπαφή συστημάτων

RGB διεπαφή +16-κομματιών SPI

RGB διεπαφή +18-κομματιών SPI

* Καρφώστε το αριθ.: 50pins
* Πίσσα καρφιτσών: 0.35±0.05 χιλ.
* Συνδέοντας τύπος: Τύπος συνδετήρων
* Τάση εισαγωγής: 3.2 Β
* Τύπος και χρώμα Backlight: Backlight οδηγήσεων/λευκό
Backlight: 6 άσπρων οδηγήσεων inparallel
* Κύκλος ζωής > 20000h των οδηγήσεων





5. Εφαρμογή











6. Η υπηρεσία μας





Ο υψηλός - τα ποιοτικά προϊόντα επιτρέπουν σε το για να χτίσουν μια μακροπρόθεσμη σχέση με τις παγκοσμίως διάσημες επιχειρήσεις στις βιομηχανίες

(1) ανταγωνιστική τιμή

    Τα -κύρια εργοστάσια προσφέρουν τις χαμηλότερες τιμές και την εξασφάλιση καλύτερης ποιότητας.

(2) ισχυρή τεχνική δύναμη

    Είμαστε ένας τοπ προμηθευτής που ειδικεύεται στην παραγωγή των οθονών χρώματος LCD. Έχουμε μια τεχνική ομάδα με την πλούσια εμπειρία στην έρευνα και την ανάπτυξη προϊόντων, και μπορούμε να παρέχουμε στους πελάτες την επαγγελματική τεχνική υποστήριξη και τις προσαρμοσμένες συμβουλευτικές υπηρεσίες ανά πάσα στιγμή, η οποία είναι πολύ σημαντική για τους συνεταιριστικούς πελάτες με ειδικές ανάγκες προγράμματος.

(3) μακροπρόθεσμος συνεργάτης

    Τα προϊόντα πωλούνται σε περισσότερες από 40 χώρες, έτσι από Chenghao οπτικοηλεκτρονικό μπορείτε να πάρετε τη σταθερότερη υπόσχεση παροχής



(4) επαγγελματική υπηρεσία

    _εμείς έχω ένας επαγγελματικός μεταπώληση ομάδα που μπορώ παρ:έχω εσύ με μεταπώληση συμβουλευτική υπηρεσία 24 ώρες την ημέρα. Συγχρόνως, εάν αντιμετωπίσετε οποιαδήποτε προβλήματα στο στάδιο της χρησιμοποίησης των προϊόντων μας, μπορείτε να μας δώσετε ανατροφοδοτείτε, και οι τεχνικοί μηχανικοί μας θα παράσχουν σε σας τις σε απευθείας σύνδεση μακρινές συμβουλευτικές υπηρεσίες ανά πάσα στιγμή.

(5) η ποιότητα για να είναι εξασφαλίζει

    Όλες οι επιτροπές είναι 100% ολοκαίνουργια, χωρίς ψεύτικες επιτροπές Όλες οι συσκευασίες έχουν τις ετικέτες και τους αύξοντες αριθμούς για την εύκολη εξέταση από τους πελάτες



8. FAQ





Q1. Το cWho είναι εμείς;
Είμαστε βασισμένοι Guangdong Κίνα, έναρξη από το 2015, πωλούμε

WesternEurope (35,00%)

Ωκεανία (25. 00%)

Βόρεια Αμερική (13,00%)

SouthAmerica (7,00%)

Νοτιοανατολική Ασία (7. 00%)

Βόρεια Ευρώπη (7,00%)

Νότια Ευρώπη (4,00%)

Εγχώρια αγορά (2. 00%).

Υπάρχουν συνολικοί περίπου 30 άνθρωποι στο γραφείο μας.



Q2 πώς μπορούμε να εξασφαλίσουμε την ποιότητα;
Πάντα ένα δείγμα προπαραγωγής πριν από τη μαζική παραγωγή
Πάντα τελική επιθεώρηση πριν από την αποστολή.



Τα Q3.What μπορούν εσείς να αγοράσουν από μας;
Χρώμα TFT LCD, ενότητες επιτροπής αφής, Pcap & γυαλί κάλυψης, μονοχρωματικό LCD, πίνακας μετατροπέων.



Q4. Γιατί θα έπρεπε να αγοράσετε από μας όχι από άλλους προμηθευτές;
CHENGHAO το LCD είναι εθνική επιχείρηση υψηλής τεχνολογίας που καθιέρωσε στο έτος 2016. Είμαστε δεσμευμένοι στην έρευνα και την ανάπτυξη, την κατασκευή και τις πωλήσεις των οθονών LCD, τις οθόνες αφής και τις περιεκτικές λύσεις επίδειξης.



Q5. Ποιες υπηρεσίες μπορούμε να παρέχουμε;
Αποδεκτοί όροι παράδοσης: ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, EXW, FCA, DDP, σαφής παράδοση
Αποδεκτό νόμισμα πληρωμής: ΔΟΛ ΗΠΑ, CNY
Αποδεκτός τύπος πληρωμής: T/T, L/C, MoneyGram, πιστωτική κάρτα, PayPal, Western Union, μετρητά
Γλώσσα προφορική: Αγγλικά, κινεζικά



Εάν έχετε περισσότερη ερώτηση, παρακαλώ μας ελάτε σε επαφή με τώρα, ανυπομονούμε να επικοινωνήσουμε με σας!
