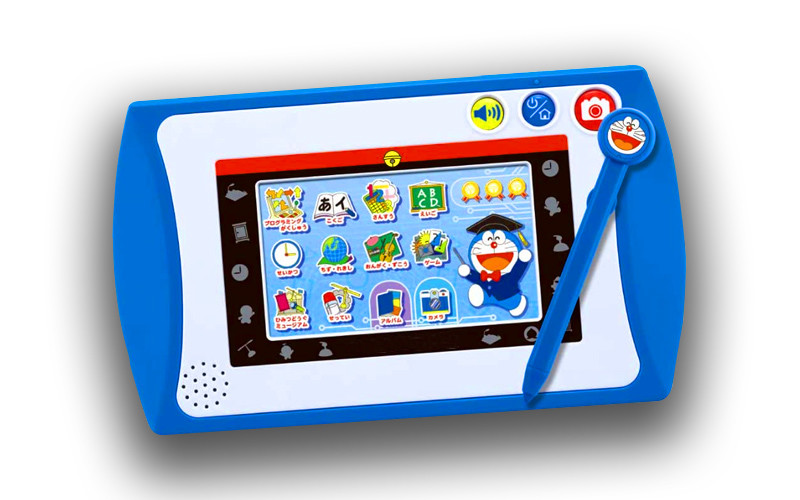

Συνεργαστείτε με τους πελάτες για να προσαρμόσετε την ΟΘΌΝΗ ΠΑΙΧΝΙΔΙΟΎ TFT LCD για τα παιχνίδια των παιδιών
1.General πληροφορίες της επίδειξης TFT LCD για το παιχνίδι
ΣΤΟΙΧΕΙΟ | ΤΥΠΟΠΟΙΗΜΕΝΕΣ ΤΙΜΕΣ | ΜΟΝΑΔΕΣ |
Τύπος LCD | 4.3 " “TFT | -- |
Ρύθμιση σημείων | 480 (RGB) ×272 | σημεία |
Σειρά φίλτρων χρώματος | RGB κάθετο λωρίδα | -- |
Τρόπος επίδειξης | TN/μετάδοση/κανονικά άσπρος | -- |
Κατεύθυνση εξέτασης | 12 η ώρα | -- |
Γκρίζα κατεύθυνση αντιστροφής κλίμακας | 6 η ώρα | -- |
Ολοκληρωμένο κύκλωμα οδηγών | -- | |
Μέγεθος ενότητας | 105.5 (W) ×67.2 (Χ) ×4.1 (Τ) | χιλ. |
Ενεργός περιοχή | 95.04 (W) ×53.856 (Χ) | χιλ. |
Πίσσα σημείων | 0,198 (W)×0.198 (η) | χιλ. |
Διεπαφή | 24-κομμάτι παράλληλη RGB διεπαφή | -- |
Λειτουργούσα θερμοκρασία | -20 ~ +70 | ℃ |
Θερμοκρασία αποθήκευσης | -30 ~ +80 | -- |
Πίσω φως | 7 άσπρες οδηγήσεις | ℃ |
Βάρος | TBD | -- |
ΣΗΜΕΙΩΣΕΙΣ:
1.DISPLAY ΤΥΠΟΣ: 4.3 " TFT
2.VIEWING ΚΑΤΕΥΘΥΝΣΗ: 12:00
3.GRAY ΚΑΤΕΥΘΥΝΣΗ ΑΝΤΙΣΤΡΟΦΗΣ ΚΛΙΜΑΚΑΣ: 6:00
4.POLARIZER ΤΡΟΠΟΣ: TRANSMISSIVE/POSITIVE
5.OPERATING TEMP: -20°C~+70°C
6.STORAGE TEMP: -30°C~+80°C
7.UNMARKER ΑΝΟΧΗ: ±0.20
8.REQUIREMENTS ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ: RoHS
2.Interface περιγραφή
Καρφίτσα | Σύμβολο | Περιγραφή. |
1 | VLED- | Οδηγήσεων backlight (κάθοδος). |
2 | VLED+ | Οδηγήσεων backlight (άνοδος). |
3 | GND | Έδαφος. |
4 | VDD | Παροχή ηλεκτρικού ρεύματος. |
5~12 | R0~R7 | Κόκκινα στοιχεία. |
13~20 | G0~G7 | Πράσινα στοιχεία. |
21~28 | B0~B7 | Μπλε στοιχεία. |
29 | GND | Έδαφος. |
30 | PCLK | Εισαγωγή σημάτων ρολογιών σημείων. Να κλείσει τα δεδομένα εισόδου με το μάνταλο στην αυξανόμενη άκρη του. |
31 | DISP | Επίδειξη on/off. |
32 | HSYNC | Εισαγωγή οριζόντιου συγχρονισμού. Αρνητική πολικότητα. |
33 | VSYNC | Εισαγωγή κάθετου συγχρονισμού. Αρνητική πολικότητα. |
34 | De | Τα στοιχεία επιτρέπουν την εισαγωγή. Ενεργός υψηλός για να επιτρέψει τα δεδομένα εισόδου μεταφέρει. |
35 | NC | NC. |
36 | GND | Έδαφος. |
37 | XR | TP δικαίωμα. |
38 | YD | TP κατώτατο σημείο. |
39 | XL | TP. |
40 | YU | TP επάνω. |
3.Absolute μέγιστες εκτιμήσεις
Στοιχείο | Σύμβολο | Ελάχιστος. | Μέγιστο. | Μονάδα |
Αναλογική τάση ανεφοδιασμού | VDD | -0.3 | 5 | Β |
Τάση εισαγωγής | Vin | -0.3 | VDD+0.3 | Β |
Λειτουργούσα θερμοκρασία | ΚΟΡΥΦΗ | -20 | 70 | °C |
Θερμοκρασία αποθήκευσης | TST | -30 | 80 | °C |
Υγρασία αποθήκευσης | HD | 20 | 90 | %RH |
4.DC χαρακτηριστικά
Στοιχείο | Σύμβολο | Ελάχιστος. | Τύπος. | Μέγιστο. | Μονάδα | Παρατήρηση |
Αναλογική τάση ανεφοδιασμού | VDD | 3 | 3.3 | 3.6 | Β | - |
Υψηλή τάση εισαγωγής | VIH | 0.7VDD | - | VDD | Β | Ψηφιακές καρφίτσες εισαγωγής |
Χαμηλή τάση εισαγωγής | VIL | GND | - | 0.3VDD | Β | Ψηφιακές καρφίτσες εισαγωγής |
Υψηλή τάση παραγωγής | VOH | Vdd-0,4 | - | VDD | Β | Ψηφιακές καρφίτσες παραγωγής |
Χαμηλή τάση παραγωγής | Ένταση | GND | - | VDD+0.4 | Β | Ψηφιακές καρφίτσες παραγωγής |
I/O ρεύμα διαρροών | ILI | -1 | - | 1 | UA | - |
5.Timing χαρακτηριστικά
Δύναμη στην ακολουθία
6.Power ΑΠΟ την ακολουθία
7.Backlight Charasterics
Στοιχείο | Σύμβολο | Λ. | ΤΥΠΟΣ | MAX | ΜΟΝΑΔΑ | Όρος δοκιμής |
Τάση ανεφοδιασμού | Vf | 20.3 | 22.4 | 24.5 | Β | If=20mA |
Ρεύμα ανεφοδιασμού | Εάν | - | 20 | 30 | μΑ | - |
Φωτεινή ένταση για LCM |
- | 150 | 200 | - | Cd/m2 | If=20mA |
Ομοιομορφία για LCM | - | 80 | - | - | % | If=20mA |
Χρόνος ζωής | - | 20000 | - | - | Ωρ. | If=20mA |
Χρώμα Backlight | Άσπρος |
8.Handling προφυλάξεις
(1) τοποθετώντας μέθοδος
Η επιτροπή LCD της ενότητας Sc LCD αποτελείται από δύο λεπτά πιάτα γυαλιού με πολώνει που
εύκολα να είστε χαλασμένος. Και από την ενότητα έτσι κατασκευασμένος ώστε να καθοριστεί με τη χρησιμοποίηση των τρυπών συναρμολογήσεων
στον τυπωμένο πίνακα κυκλωμάτων.
Η ακραία τον προσοχή πρέπει να απαιτηθεί κατά χειρισμό των ενοτήτων LCD.
(2) προσοχή του LCD που χειρίζεται και που καθαρίζει
Κατά την καθαρισμό της επιφάνειας επίδειξης, χρησιμοποιήστε το μαλακό ύφασμα με το διαλύτη
[συστημένος κατωτέρω] και σκουπίστε ελαφριά
ισοπροπύλιο οινόπνευμα
αιθυλικό οινόπνευμα
Μην σκουπίστε την επιφάνεια επίδειξης με τα ξηρά ή σκληρά υλικά που θα βλάψουν τον πολωτή
επιφάνεια.
Μην χρησιμοποιήστε τον ακόλουθο διαλύτη:
νερό
αρωματικές ουσίες
Μην σκουπίστε την περιοχή μαξιλαριών ITO με τα ξηρά ή σκληρά υλικά που θα βλάψουν τα σχέδια ITO
Μην χρησιμοποιήστε τον ακόλουθο διαλύτη στο μαξιλάρι ή μην τον αποτρέψτε από τη μόλυνση:
ροή συγκόλλησης
χλώριο (CL), Salfur (σ)
Εάν τα αγαθά στάλησαν χωρίς την ύπαρξη sili8con που ντύθηκαν στο μαξιλάρι, τα σχέδια ITO θα μπορούσαν να βλαφθούν
λόγω της διάβρωσης ως χρόνο συνεχίζεται.
Εάν η διάβρωση ITO συμβαίνει με τον δεσποινίδα-χειρισμό ή τη χρησιμοποίηση μερικών υλικών όπως το χλώριο (CI),
Το Salfur (σ) από τον πελάτη, ευθύνη είναι στον πελάτη.
(3) προσοχή ενάντια στη στατική δαπάνη
Οι LSI χρήσης CMOS ενότητας LCD οδηγοί, έτσι συστήσαμε ότι εσείς:
Συνδέστε οποιοδήποτε αχρησιμοποίητο τερματικό εισαγωγής με Vdd ή Vss, δεν εισήγαγε οποιαδήποτε σήματα προτού να είσαι η δύναμη
ανοιγμένος, και αλεμένος το σώμα σας, περιοχές εργασίας/συνελεύσεων, εξοπλισμός συνελεύσεων που προστατεύει από
στατική ηλεκτρική ενέργεια
(4) συσκευασία
η ενότητα χρησιμοποιεί τα στοιχεία LCD και πρέπει να αντιμετωπιστεί ως τέτοια.
αποφύγετε τον έντονους κλονισμό και τις πτώσεις από ένα ύψος.
για να αποτρέψετε τις ενότητες από την υποβάθμιση, μην τους ενεργοποιήστε ή μην αποθηκεύστε εκτεθειμένος άμεσος
ηλιοφάνεια ή υψηλής θερμοκρασίας/υγρασία
(5) προσοχή για τη λειτουργία
Είναι ένας αναπόφευκτος όρος για να οδηγήσει τα LCD μέσα στο διευκρινισμένο όριο τάσης από
η υψηλότερη τάση έπειτα το όριο προκαλεί την πιό σύντομη ζωή LCD.
μια ηλεκτροχημική αντίδραση λόγω του άμεσου ρεύματος προκαλεί την ανεπιθύμητη επιδείνωση του LCD, έτσι
ότι η χρήση της άμεσης τρέχουσας κίνησης πρέπει να αποφευχθεί.
το χρόνο απόκρισης θα καθυστερήσουν εξαιρετικά στη χαμηλότερη θερμοκρασία έπειτα τη λειτουργία
σειρά θερμοκρασίας και αφ' ετέρου στην υψηλότερη θερμοκρασία LCD πώς σκοτεινό χρώμα μέσα
αυτοί. Εντούτοις εκείνα τα φαινόμενα δεν σημαίνουν τη δυσλειτουργία ή από τη διαταγή με τα LCD,
όποιος θα επιστρέψει στη διευκρινισμένη θερμοκρασία λειτουργίας.
εάν η περιοχή επίδειξης ωθείται σκληρά κατά τη λειτουργία, κάποια πηγή θα επιδειχθεί ανώμαλα
αλλά επαναλαμβάνει τον κανονικό όρο μετά από να κλείσει μιά φορά.
μια μικρή κατάθεση δροσιάς στα τερματικά είναι μια αιτία για την ηλεκτροχημική αντίδραση με συνέπεια
τελικό ανοικτό κύκλωμα.
Η χρήση κάτω από τη μέγιστη λειτουργούσα θερμοκρασία, 50%Rh ή λιγότερο απαιτείται.
(6) αποθήκευση
Στην περίπτωση να αποθηκεύσει για μια μακρά περίοδο του χρόνου για παράδειγμα, για χρόνια για το σκοπό ή
η χρήση αντικατάστασης, οι ακόλουθοι τρόποι συστήνεται.
αποθήκευση σε μια τσάντα πολυαιθυλενίου με το άνοιγμα που σφραγίζεται ώστε να μη εισαχθεί ο καθαρός αέρας έξω σε το.
Και χωρίς desiccant.
τοποθετώντας σε μια σκοτεινή θέση όπου ούτε έκθεση στο άμεσο φως του ήλιου ούτε φωτός που κρατά
σειρά θερμοκρασίας αποθήκευσης.
αποθηκεύοντας χωρίς την αφή στην επιφάνεια πολωτών από τα τίποτ' άλλο.
[Συστήνεται να αποθηκεύσουν δεδομένου ότι έχουν περιλήφθουν στο εσωτερικό εμπορευματοκιβώτιο κατά την διάρκεια της παράδοσης από μας
(7) ασφάλεια
είναι αξιοσύστατο στη συντριβή χαλασμένη ή τα περιττά LCD στα κομμάτια και το πλύσιμο από το υγρό
κρύσταλλο από καθέναν των διαλυτών όπως η ακετόνη και η αιθανόλη, οι οποίες πρέπει να καούν επάνω αργότερα.
όταν οποιοδήποτε υγρό διέρρευσε από ένα χαλασμένο κύτταρο γυαλιού έρχεται σε επαφή με τα χέρια σας, παρακαλώ
πλύσιμο αυτό από καλά με το σαπούνι και το νερό
Πληροφορίες για την επίδειξη ch430wq08-fpc-CTFT LCD
ΔΙΑΜΟΡΦΩΣΤΕ ΤΟ ΑΡΙΘ. |
Ch430wq08a-τ |
Τύπος ενότητας | 4.3 " TFT + RTP |
Τρόπος επίδειξης | TN/μεταδιδόμενος/κανονικά άσπρος |
Αριθμός σημείων | 480*3 (RGB) *272 |
Κατεύθυνση εξέτασης | 12 η ώρα |
Μέγεθος ενότητας | 105.5 (W) *67.2 (Χ) *4.1 (Τ) ΧΙΛ. |
Ενεργός περιοχή TFT | 95.04 (W) *53.856 (Χ) χιλ. |
Διεπαφή | RGB |
Luminace | 300cd/m2 |
